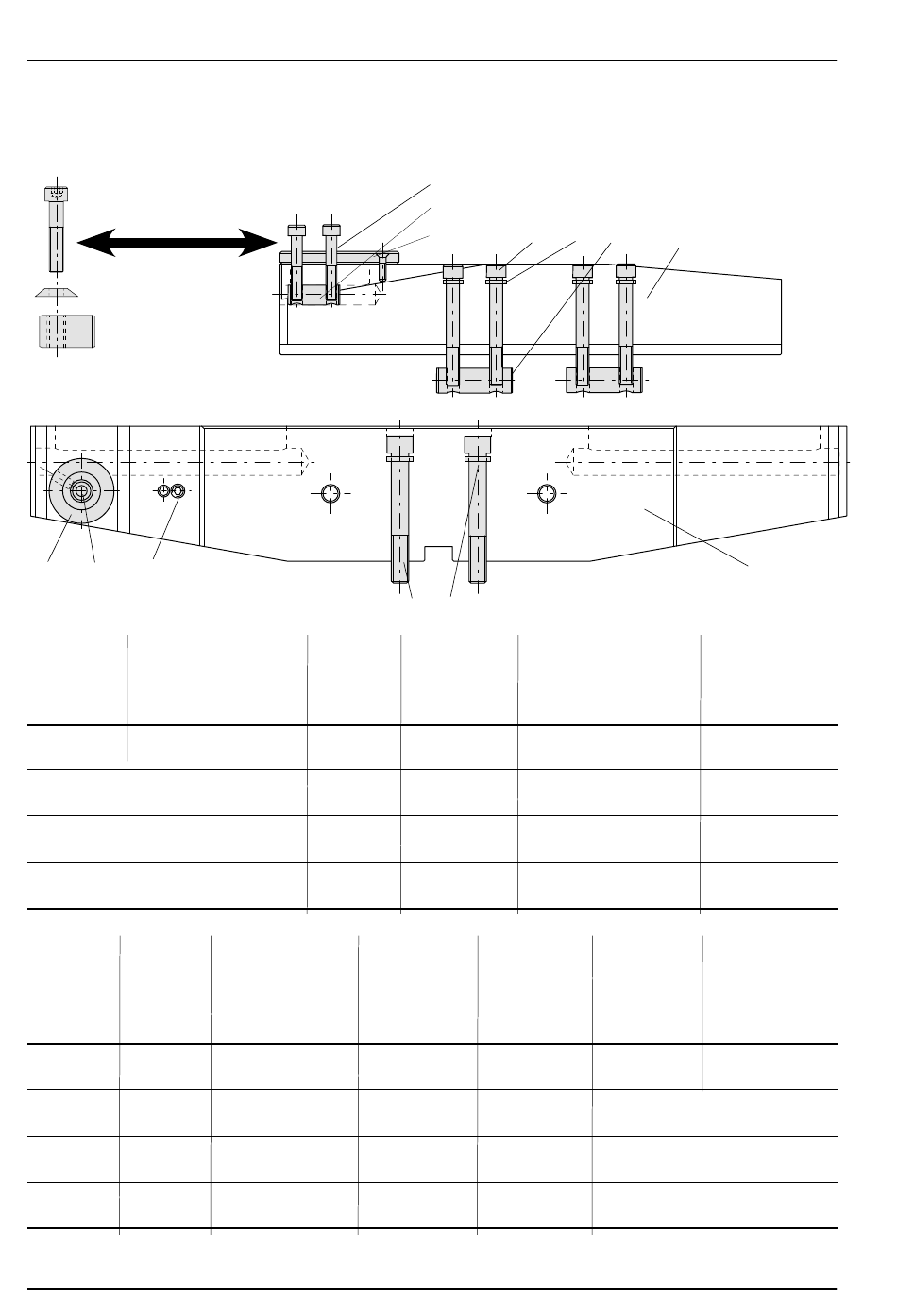

6.4 Flex D 60, Ø 500 – 3255 mm
Befestigungsteile für
Fein dreh werkzeug 337
und 537 digital und
Gegengewicht (nicht im
Liefer um fang enthalten)
④ ⑥
⑤
Grund- Zylinderschraube ② Scheibe
schiene ① Best.-Nr.
Schlüssel
Best.-Nr. (Anziehdrehmoment) Best.-Nr.
115736
349031
s14/C (65 Nm)
415913
349032
s14/C (65 Nm)
215509
349033
s14/C (65 Nm)
415636
349034
s14/C (65 Nm)
Kerbzahn- Spann-
schiene ⑦ bolzen
⑧
Best.-Nr. Best.-Nr.
349035 349202
415181
349036
415181
349037
415181
349038
Kühlschmierstoffrohre: Auf Anfrage · Zwischenstück ⑪ mit Befestigungschrauben.
10
③
068168
068168
068168
068168
Zylinder- Scheibe ⑩
schraube ⑨
Best.-Nr.
Schlüssel
(Anz.-Drehm.) Best.-Nr.
315186
115737
s10/C (55 Nm)
077110
115737
s10/C (55 Nm)
315403
115737
s10/C (55 Nm)
315415
115737
s10/C (55 Nm)
⑬
⑫
⑪
⑨
⑩ ⑧
② ③
Spritzdüsen- Senkschraube ⑤
Element ④ Best.-Nr.
Schlüssel
Best.-Nr. (Anziehdrehmoment)
415898
349201
s6/B (20 Nm)
415898
349201
s6/B (20 Nm)
415898
349201
s6/B (20 Nm)
415898
349201
s6/B (20 Nm)
Zwischen-
stück ⑪
Best.-Nr.
349043
349043
349043
349043
⑦
①
Gewindestift ⑥
Best.-Nr.
Schlüssel
(Anziehdrehm.)
–
115773
s6/B (10 Nm)
115773
s6/B (10 Nm)
–
Spann- Zylinder-
bolzen ⑫ schraube ⑬
Best.-Nr.
Schlüssel
Best.-Nr. (Anz.-Drehm.)
115307
115669
s8/B (35 Nm)
115307
115669
s8/B (35 Nm)
115307
115669
s8/B (35 Nm)
115307
115669
s8/B (35 Nm)
