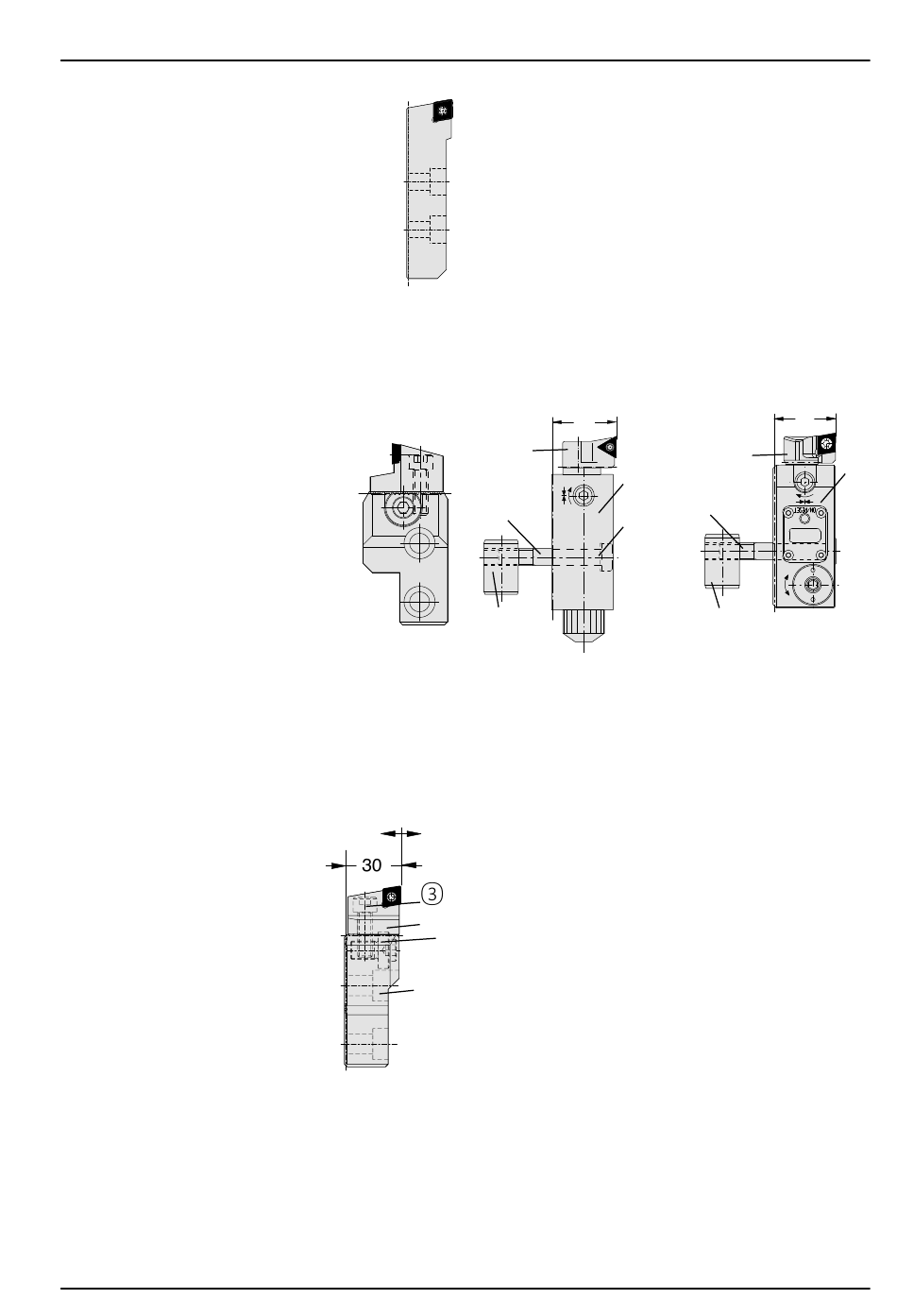

3.2 Porte-plaquettes

Différents porte-plaquettes sont
dis ponibles pour l'usinage avec
remon tée de matière en avant ou
en arrière, le chanfreinage et le
détour age (page 44).
Fixation :
Le porte-plaquette est fixé sur le
guide cranté à surface crantée au
moyen de vis à tête cylindrique et de bou-
lons de serrage. Les porte-plaquettes et les
guides crantés sont munis de graduations
+0,9
Ð0,5
facili tant le réglage.
3.3 Porte-plaquette réglable
en hauteur (porte-plaquettes
d'ébauche)
Le porte-plaquettes réglable en
hauteur est généralement utilisé
avec l'outil d'alésage de très
haute précision 337 ou 537digi-
tal pour les travaux d'ébauche et de
finition combinés (Combi-Line). Le
porte-plaquette réglable en hauteur s'utilise
également pour les travaux d'ébauche à
deux tranchants ou pour un usinage étagé.
Le porte-plaquettes réglable en hauteur est
composé d'un corps de base ① et d'un
porte-plaquettes ②.
Fixation :
Le porte-plaquette réglable
en hauteur est fixé sur le
guide cranté à surface cran-
tée au moyen de vis à tête
cylindrique et d'un boulon de
serrage. Les guides crantés
et le porte-plaquettes rég-
lable en hauteur sont munis
de graduations destinées à
faciliter le réglage.
Le corps de base du porte-
plaquettes réglable en hauteur est doté
d'une deuxième surface crantée sur laquel-
le est fixé le porte-plaquettes.
Réglage en hauteur (axial) :
À cet effet, desserrer la vis de fixation ③
puis régler le porte-plaquettes dans la
plage de + 0,9 à – 0,5 mm au moyen de la
vis de réglage ④. Puis resserrer la vis de
fixation.
3.4 Outils d'alésage de précision
L'ensemble se compose d'un outil d'alésa-
ge de précision ⑤, d'un porte-plaquettes
⑦ et des pièces de fixation correspon dan-
tes ⑥. Deux outils d'alésage de précision
sont disponibles :
⑦
⑧
⑩⑥
Outils d'alésage de
précision 337
Fixation :
Les pièces de fixation (comprises dans la
fourniture standard) des guides crantés
doivent être remplacées par les pièces de
+0,9
Ð0,5
fixation des outils d'alésage de précision.
L'outil d'alésage de précision est fixé sur le
guide cranté à surface crantée au moyen
de la vis à tête cylindrique ⑧, de la ron-
②
delle ressort ⑨ et du boulon de serrage
④
⑩. Veiller à détourner le côté long du
boulon de serrage de l'arête de coupe et à
①
orien ter le méplat vers la tête de vis lors du
montage. Les guides crantés et les outils
d'alésage de précision sont munis de gra-
duations facilitant le réglage.
Utilisation de l'outils d'alésage de précision :
Voir mode d'emploi séparé 102586.
30
⑦
⑤
⑧⑨
⑨
⑩⑥
Outils d'alésage de
précision 537digital
Français
