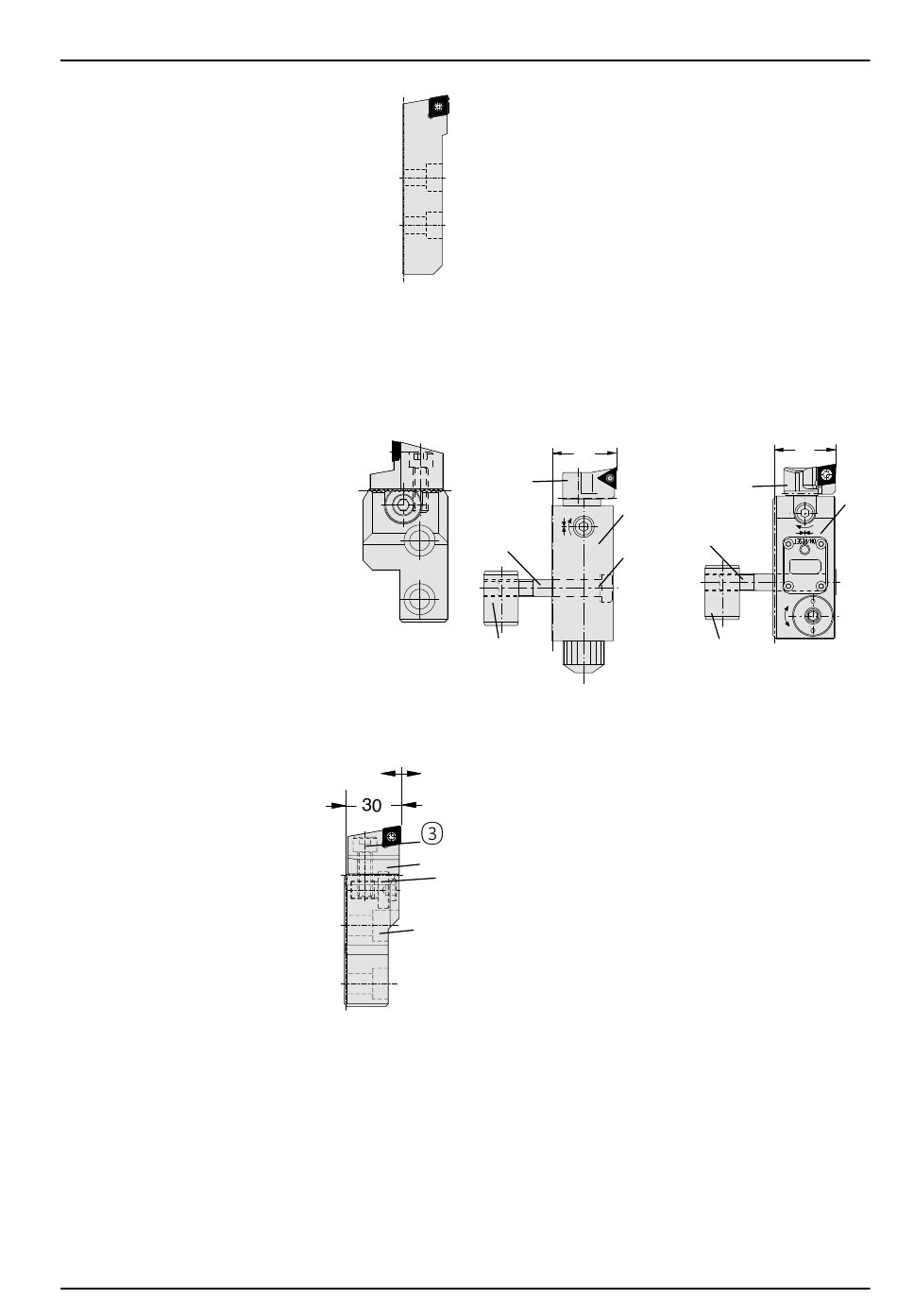

3.2 Plattenhalter

Es stehen verschiedene Platten hal-
ter zur Vor wärtsbearbeitung, zum
Fasen, zur Rück wärts bearbeitung
und zum Über drehen zur Verfügung
(Seite 12).
Befestigung:
Auf der Kerbzahnschiene mit ver-
zahnter Stirnfläche wird der Platten-
hal ter mittels Zylinderschrauben und
Spann bol zen befestigt. Als Einstellhilfe sind
auf den Plattenhaltern und den Kerb zahn-
+0,9
Ð0,5
schienen Skalierungen vor handen.
3.3 Höheneinstellbarer
Plattenhalter (Schrupp einheit)
Der höheneinstellbare Platten-
halter wird in der Regel mit dem
Feindrehwerkzeug 337 oder
537digital zur kombinierten
Vor-/Fertig bearbeitung (Combi-
Line) eingesetzt. Der höheneinstell-
bare Platten-halter kann aber auch
zum zweischneidigen Schruppen oder für
einen Stufenschnitt verwendet werden.
Der höhenein stellbare Platten halter
besteht aus einer Auf nahme ① und einem
Plattenhalter ②.
Befestigung:
Auf der Kerbzahnschiene mit
verzahnter Stirnfläche wird der
höheneinstellbare Platten hal-
ter mittels Zylin derschrauben
und Spann bolzen befestigt.
Als Ein stellhilfe sind auf den
Kerbzahnschienen und dem
höheneinstellbaren Platten hal-
ter Skalierungen eingraviert .
Die Aufnahme des höhenein-
stellbaren Plattenhalters ist mit einer zwei-
ten Kerbverzahnung versehen, auf welcher
der Plattenhalter befestigt wird.
Höheneinstellung (axial):
Hierzu ist die Befestigungsschraube ③
zu lösen und der Plattenhalter mit der
Nach stell schraube ④ im Bereich + 0,9 bis
– 0,5 mm zu verstellen. Anschließend die
Befestigungs schraube wieder anziehen.
3.4 Feindrehwerkzeuge
Die Baugruppe Feindrehwerkzeug besteht
aus einem Feindrehwerkzeug ⑤, einem
Plattenhalter ⑦ und den Befestigungsteilen
⑥.
Es stehen zwei verschiedene Feindreh-
werkzeuge zur Verfügung:
⑦
⑧
⑩⑥
Feindrehwerkzeug
337
Befestigung:
+0,9
Ð0,5
Die (standardmäßig mitgelieferten) Befesti-
gungsteile der Kerbzahnschienen sind mit
den Befestigungsteilen für die Feindreh-
werkzeuge zu tauschen.
②
④
Auf der Kerbzahn schiene mit verzahnter
Stirnfläche wird das Feindrehwerkzeug
①
mittels Zylinderschraube ⑧, Tellerfeder
⑨ und Spannbolzen ⑩ befestigt. Dabei
ist zu beachten, dass die lange Seite des
Spann bolzens von der Schneide abge-
wandt montiert wird sowie die Abflachung
in Richtung Schraubenkopf zeigt. Als
Einstellhilfe sind auf den Kerb zahn schienen
und den Feindrehwerk zeugen Skalierungen
vorhanden.
Bedienung Feindrehwerkzeuge:
Siehe separate Bedienungsanleitung
102586.
30
⑦
⑤
⑧⑨
⑨
⑩⑥
Feindrehwerkzeug
537digital
