Français
Basic D 40:
Différents guides crantés, réglage des
outils rapportés (tels que porte-plaquettes)
au moyen d'une goupille filetée.
D 40, Ø 200 – 520 mm:
Goupille filetée dans le guide cranté
Eco D 60, Ø 465 – 1020 mm:
Le guide de base et le guide cranté sont
assemblés par rainure et languette. La fixa-
tion est réalisée par 4 vis à tête cylin drique
et deux boulons de serrage. Le diamètre
d'alésage souhaité est préréglé au moyen
de l'échelle.
Flex D 60, Ø 500 – 3255 mm:
Le guide de base et le guide cranté sont
assemblés par rainure et languette.
La fixation s'effectue par des vis à tête
cylin drique et des boulons de serrage (le
nombre est fonction de la taille du guide
cranté). Le guide de base comporte plus-
ieurs traits de zéro. L'affectation des traits
de zéro aux guides crantés avec la zone
d'alésage respective est visible sur la pla-
que signalétique. Le diamètre d'alésage
le plus petit est réglé dans la zone d'alé-
sage respective quand le trait de zéro (de
l'échelle) du guide cranté coïncide avec le
trait de zéro correspondant du guide de
base et que l'outil rapporté respectif (outil
de finition par exemple) se trouve sur zéro.

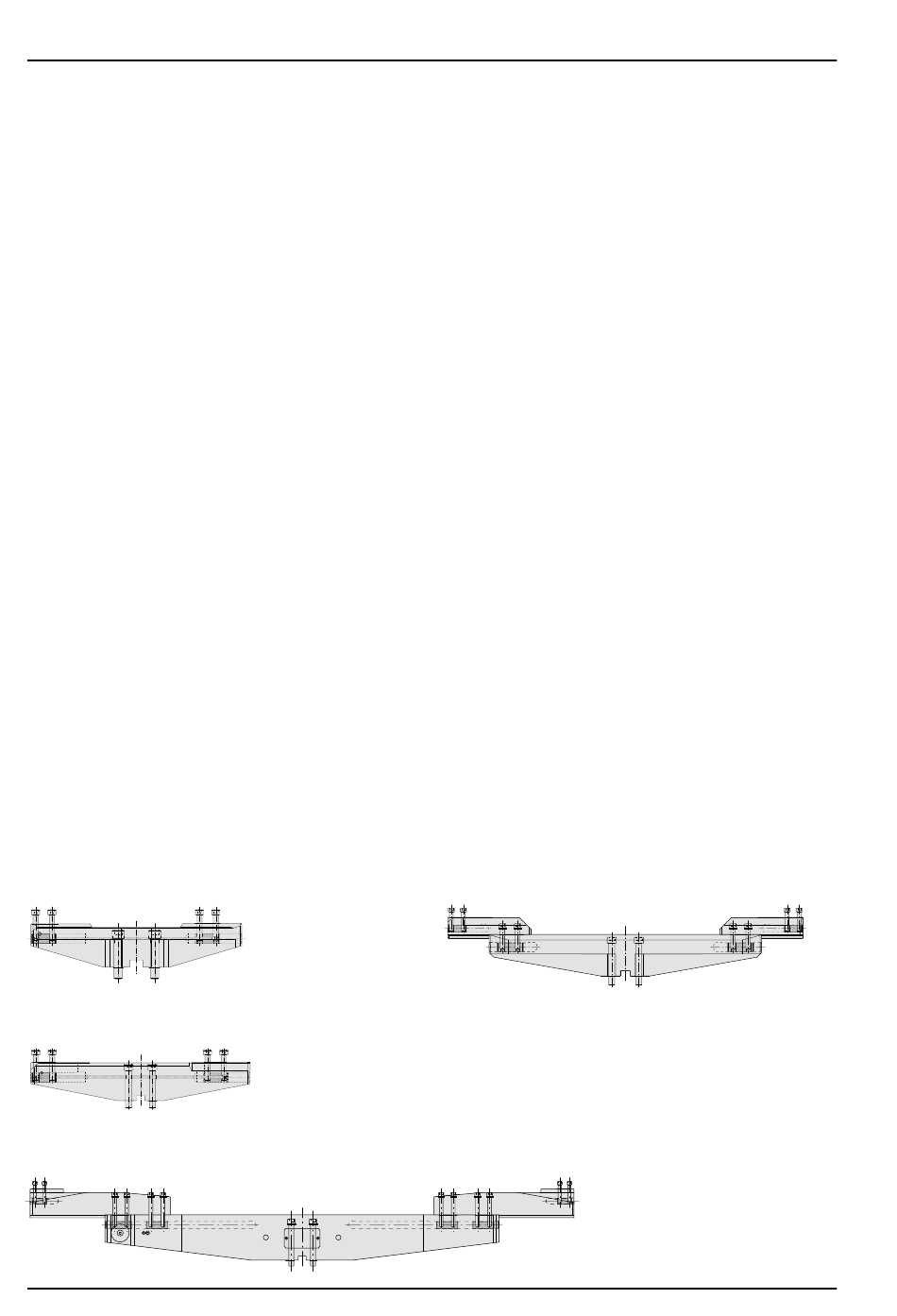

Basic D 60, Ø 200 – 505 mm
Basic D 40, Ø 200 – 520 mm
Flex D 60, Ø 500 – 3255 mm
36
Les outils rapportés (porte-plaquettes
et contrepoids) sont ensuite fixés sur les
guides crantés au moyen de vis à tête cylin-
drique et d'un boulon de serrage. Veiller à
monter le boulon de serrage de manière à
ce que le méplat soit orienté vers la tête de
vis. Ce principe s'applique à toutes les fixa-
tions par boulon de serrage.
Le réglage précis est effectué au moyen
d'un appareil de réglage ou par le biais
d'une passe de calibrage ou encore d'une
mesure de distance avec un dispositif auxi-
liaire. Sur la gamme Eco D 60, à partir d'un
diamètre de 465 mm, le diamètre peut être
préréglé au moyen d'un micro mètre.
Sur la gamme Basic D 40, le guide cranté
comporte en son centre (axe de rotation)
un trou recevant une goupille cylindrique
(Ø 10 mm) de préréglage du diamètre.
Avant le montage, nettoyer toutes les piè ces
; elles doivent être sèches et exemptes de
graisse lors du montage.
Seules les pièces de fixation Wohlhaupter
d'origine peuvent être utilisées pour le mon-
tage des composants de cet outil d'alésa ge.
Coupes de serrage, voir Accessoires et piè-
ces de rechange à partir de la page 39.
Eco D 60, Ø 465 – 1020 mm
Vues de détail, voir
Accessoires et pièces
de rechange à partir de
la page 39.
