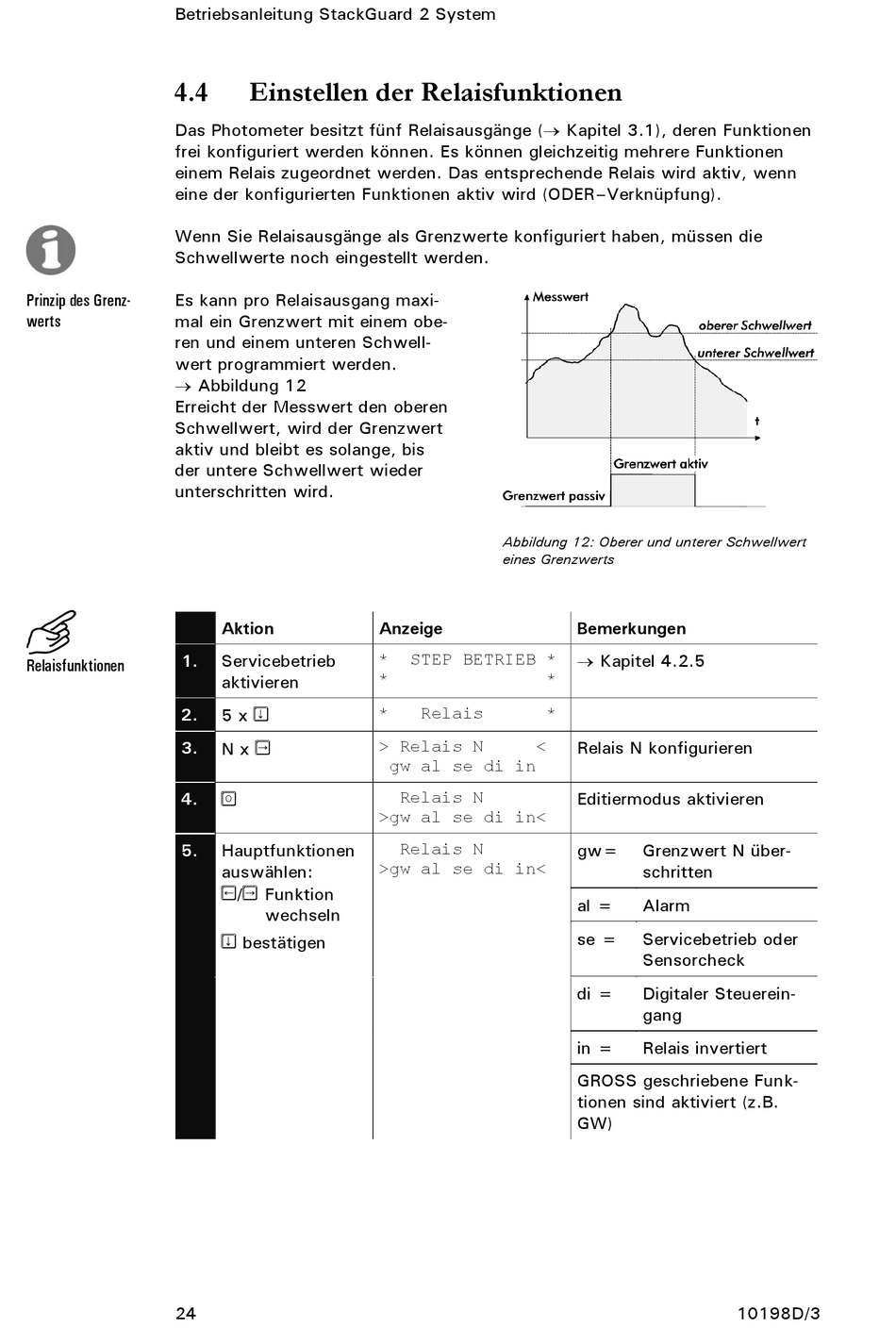

Betriebsanleitung StackGuard 2 System
4.4
Das Photometer besitzt fünf Relaisausgänge ( Kapitel 3.1), deren Funktionen
frei konfiguriert werden können. Es können gleichzeitig mehrere Funktionen
einem Relais zugeordnet werden. Das entsprechende Relais wird aktiv, wenn
eine der konfigurierten Funktionen aktiv wird (ODER–Verknüpfung).
Wenn Sie Relaisausgänge als Grenzwerte konfiguriert haben, müssen die
Schwellwerte noch eingestellt werden.
Prinzip des Grenz-
Es kann pro Relaisausgang maxi-
werts
mal ein Grenzwert mit einem obe-
ren und einem unteren Schwell-
wert programmiert werden.
Abbildung 12
Erreicht der Messwert den oberen
Schwellwert, wird der Grenzwert
aktiv und bleibt es solange, bis
der untere Schwellwert wieder
unterschritten wird.
1.
Relaisfunktionen
2.
3.
4.
5.
24
Einstellen der Relaisfunktionen
Aktion
Anzeige
Servicebetrieb
*
*
aktivieren
5 x
*
N x
> Relais N
gw al se di in
>gw al se di in<
Hauptfunktionen
>gw al se di in<
auswählen:
/ Funktion
wechseln
bestätigen
Abbildung 12: Oberer und unterer Schwellwert
eines Grenzwerts
STEP BETRIEB *
*
Relais
*
<
Relais N
Relais N
Bemerkungen
Kapitel 4.2.5
Relais N konfigurieren
Editiermodus aktivieren
gw=
Grenzwert N über-
schritten
al =
Alarm
se =
Servicebetrieb oder
Sensorcheck
di =
Digitaler Steuerein-
gang
in =
Relais invertiert
GROSS geschriebene Funk-
tionen sind aktiviert (z.B.
GW)
10198D/3
