SIGRIST-PHOTOMETER StackGuard 2 System Betriebsanleitung Seite 19

Staub-emissionsmessanlage
Inhaltsverzeichnis

Werbung

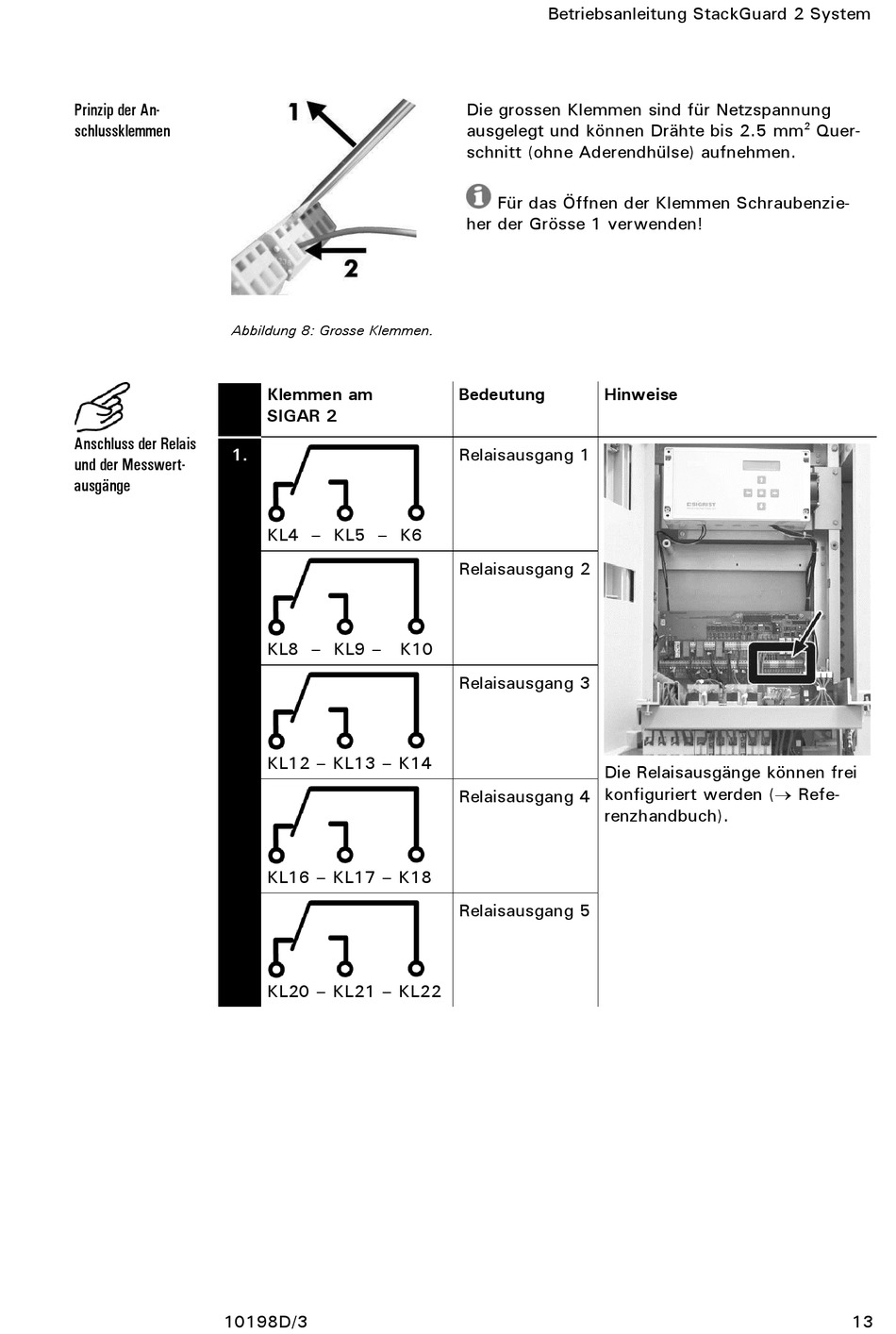

Prinzip der An-
schlussklemmen
Abbildung 8: Grosse Klemmen.
Anschluss der Relais
1.
und der Messwert-
ausgänge
10198D/3
Klemmen am
SIGAR 2
KL4 – KL5 – K6
KL8 – KL9 – K10
KL12 – KL13 – K14
KL16 – KL17 – K18
KL20 – KL21 – KL22
Betriebsanleitung StackGuard 2 System
Die grossen Klemmen sind für Netzspannung
ausgelegt und können Drähte bis 2.5 mm
schnitt (ohne Aderendhülse) aufnehmen.
Für das Öffnen der Klemmen Schraubenzie-
her der Grösse 1 verwenden!
Bedeutung
Hinweise
Relaisausgang 1
Relaisausgang 2
Relaisausgang 3
Die Relaisausgänge können frei
konfiguriert werden ( Refe-
Relaisausgang 4
renzhandbuch).
Relaisausgang 5
2
Quer-
13
