Aktion
6.
/
Wert
ändern
/ Menupunkt
wechseln
7.
8.
9.
10.
11.
/ Wert ändern
/ Stelle
wechseln
12.
13.
14.
15.
/ Wert ändern
/ Stelle
wechseln
16.
10198D/3

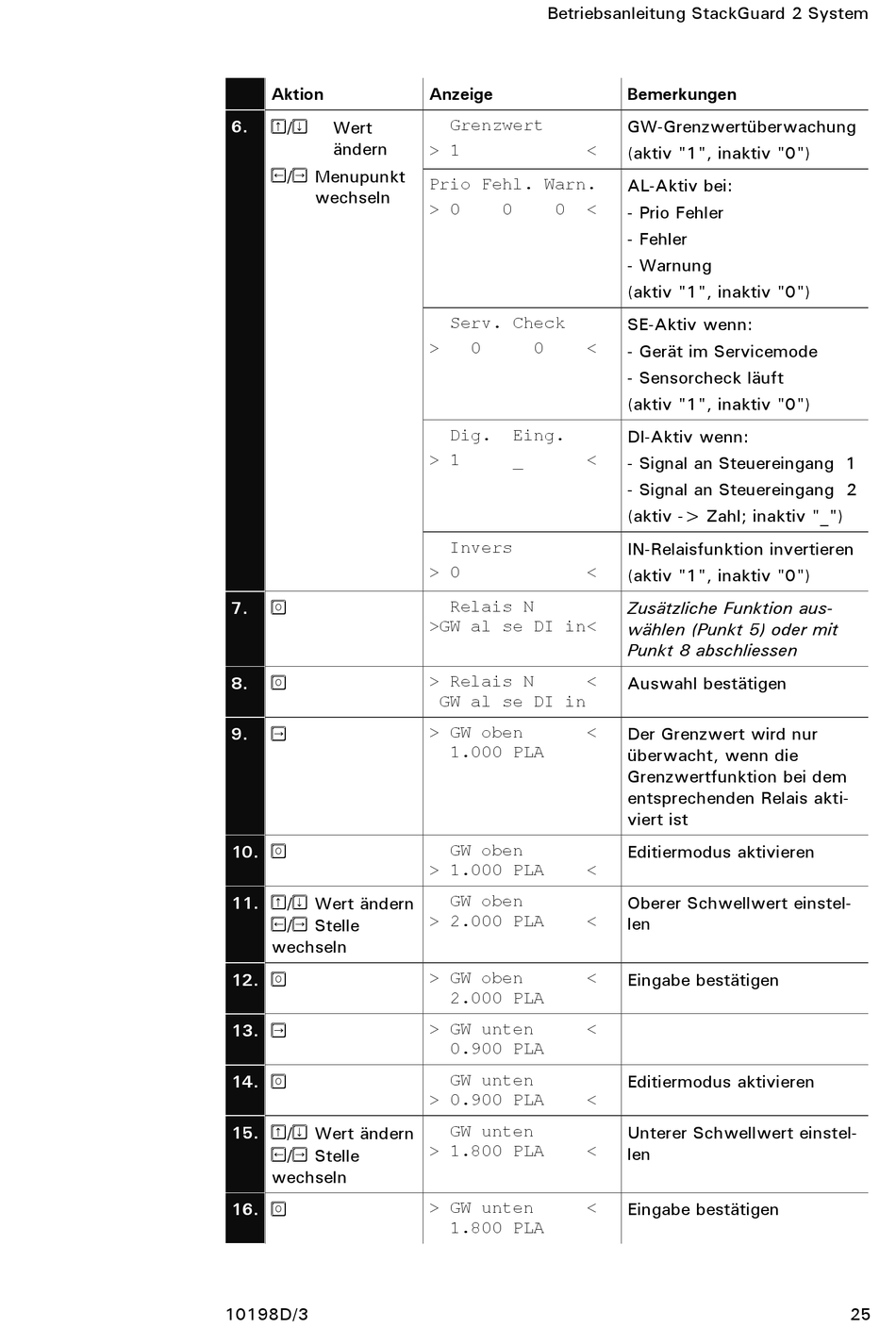

Betriebsanleitung StackGuard 2 System
Anzeige
Grenzwert
> 1
<
Prio Fehl. Warn.
> 0
0
0
<
Serv. Check
>
0
0
<
Dig.
Eing.
> 1
_
<
Invers
> 0
<
Relais N
>GW al se DI in<
> Relais N
<
GW al se DI in
> GW oben
<
1.000 PLA
GW oben
> 1.000 PLA
<
GW oben
> 2.000 PLA
<
> GW oben
<
2.000 PLA
> GW unten
<
0.900 PLA
GW unten
> 0.900 PLA
<
GW unten
> 1.800 PLA
<
> GW unten
<
1.800 PLA
Bemerkungen
GW-Grenzwertüberwachung
(aktiv "1", inaktiv "0")
AL-Aktiv bei:
- Prio Fehler
- Fehler
- Warnung
(aktiv "1", inaktiv "0")
SE-Aktiv wenn:
- Gerät im Servicemode
- Sensorcheck läuft
(aktiv "1", inaktiv "0")
DI-Aktiv wenn:
- Signal an Steuereingang 1
- Signal an Steuereingang 2
(aktiv -> Zahl; inaktiv "_")
IN-Relaisfunktion invertieren
(aktiv "1", inaktiv "0")
Zusätzliche Funktion aus-
wählen (Punkt 5) oder mit
Punkt 8 abschliessen
Auswahl bestätigen
Der Grenzwert wird nur
überwacht, wenn die
Grenzwertfunktion bei dem
entsprechenden Relais akti-
viert ist
Editiermodus aktivieren
Oberer Schwellwert einstel-
len
Eingabe bestätigen
Editiermodus aktivieren
Unterer Schwellwert einstel-
len
Eingabe bestätigen
25
