3.3.5 Ausführung und Betriebsarten des Motors in der Asynchronausführung
Die Wicklungen der Asynchronausführung können Sie in verschiedenen Varianten schalten.
Hinweis
Die Motoren 1FE2 benötigen keine Vorschaltdrossel.
Wicklung in Sternschaltung
Die Motoren 1FE2☐☐☐-☐☐☐☐☐-☐☐☐1 sind motorintern fest in Sternschaltung ausgeführt.
Der elektr. Anschluss erfolgt über 3 Leistungsleitungen U1, V1, W1.

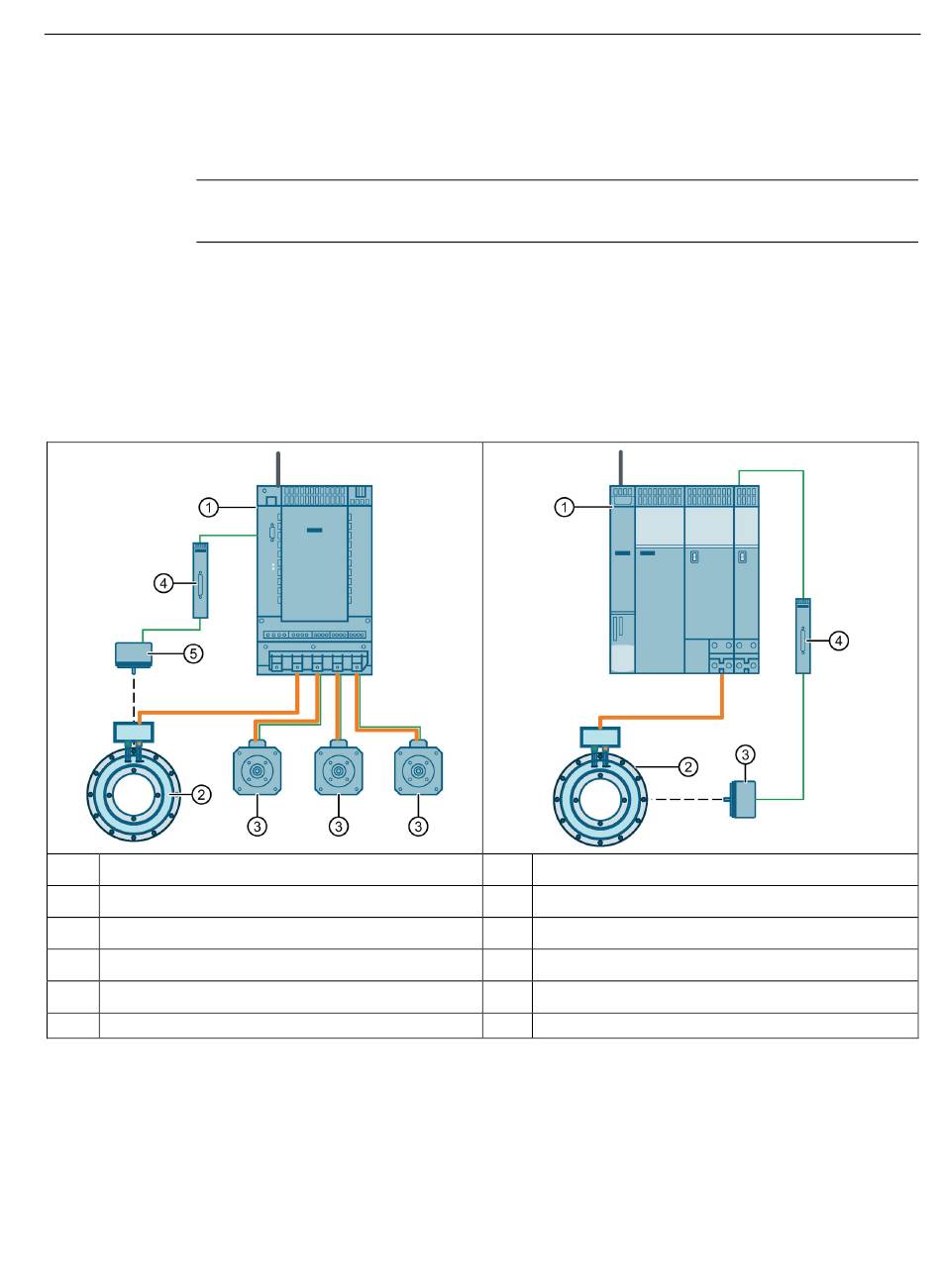

Tabelle 3- 3 1FE2 in Asynchronausführung in Sternschaltung an SINAMICS S120 Combi oder Booksize
① SINAMICS S120 Combi Power Module
②
1FE2 in Asynchronausführug
③
Servomotor
④
SMC20
⑤
Geber
Einbaumotoren SIMOTICS M-1FE2
Montagehandbuch, 04/2020, A5E50074509A AA
3.3 Technische Merkmale und Systemvoraussetzungen der Einbaumotoren
①
②
③
④
SINAMICS S120 Booksize Power Module
1FE2 in Asynchronausführug
Geber
SMC20
Beschreibung
51
