Beschreibung
3.2 Übersicht über die Motoren
Nach der Montage des Läufers in den Ständer entsteht ein kompletter Motor.
Der Einbaumotor wird in der Regel in eine Motorspindel eingebaut.

Aufbau einer Motorspindel

Eine Motorspindel setzt sich aus nachfolgenden Baugruppen zusammen (siehe folgendes
Bild):
● Spindelgehäuse
● Spindelwelle mit Lagerung
● Einbaumotor
● Kühlsystem
● Gebersystem

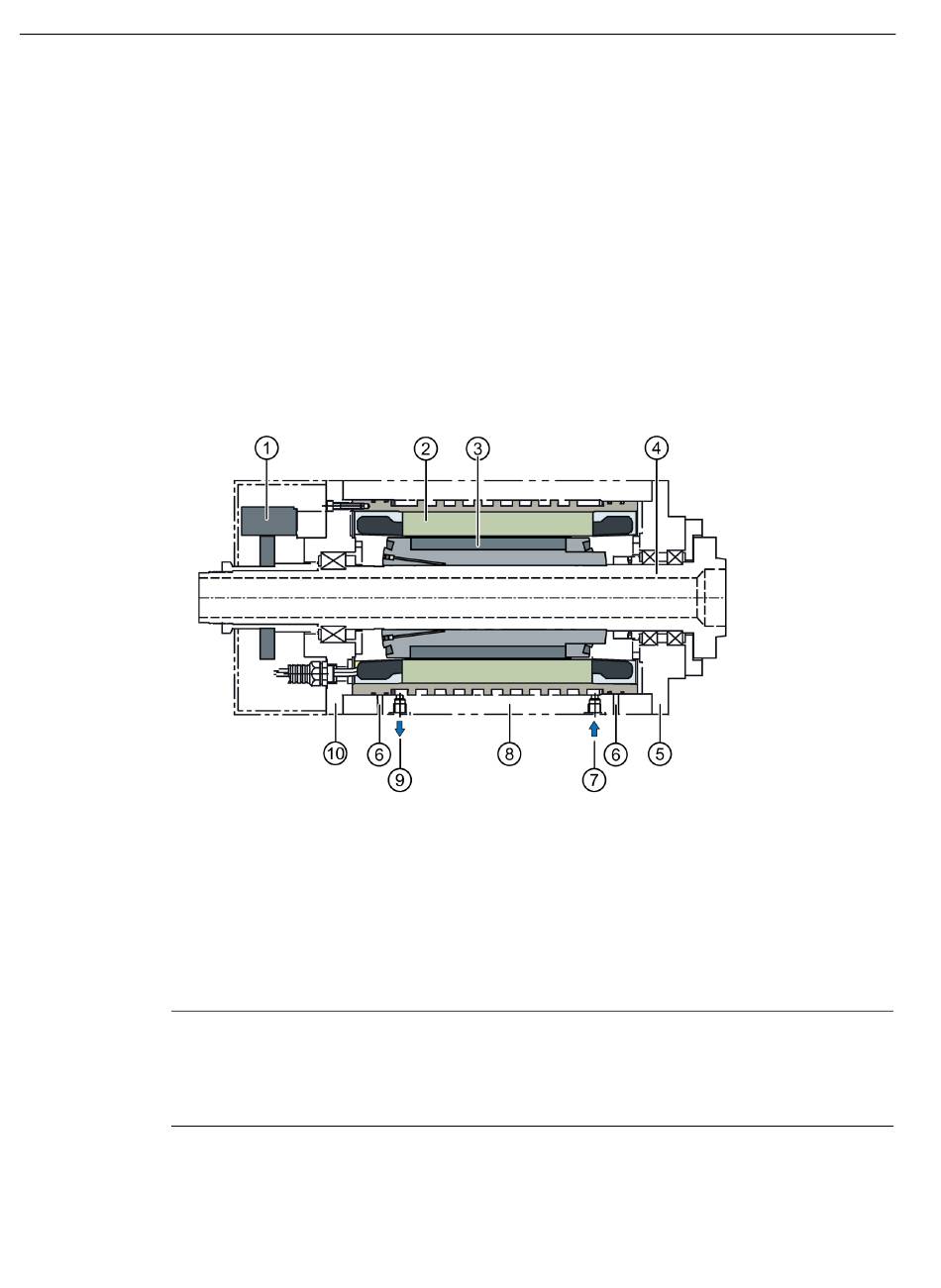

Bild 3-1
Hinweis
Für die Konstruktion der Lagerung, Schmierung und Kühlung ist der Spindelhersteller
verantwortlich.
Zum Erreichen der elektrischen Kennwerte wird eine ferritische Spindelwelle vorausgesetzt.
26
1 Geber
2 Ständer mit Kühlmantel
3 Läufer mit Hülse
4 Spindelwelle mit Lagerung
5 Lagerschild DE (DE = Drive End), A-Seite
Aufbau einer Motorspindel
6 Leckagebohrung
7 Kühlwasseranschluss Zulauf
8 Spindelgehäuse
9 Kühlwasseranschluss Ablauf
10 Lagerschild NDE (NDE = Non Drive
End), B-Seite
Einbaumotoren SIMOTICS M-1FE2
Montagehandbuch, 04/2020, A5E50074509A AA
