Schaltbild Für Den 1Fe2 In Asynchronausführung Und Stern-Dreieckschaltung Über Schütze An - Siemens SIMOTICS M-1FE2 Montagehandbuch

Anschließen
7.2 Elektrischer Anschluss

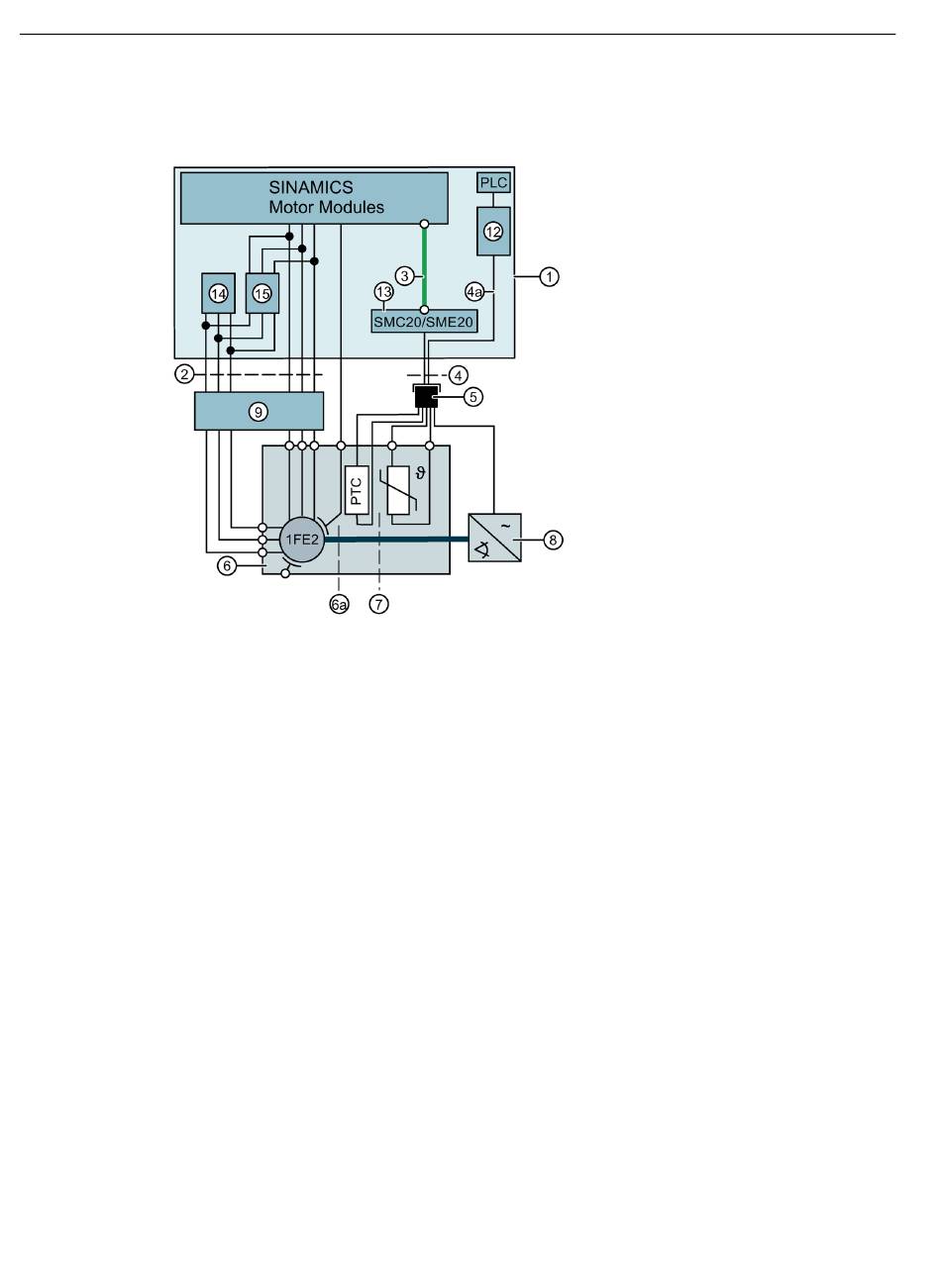

Schaltbild für den 1FE2 in Asynchronausführung und Stern-Dreieckschaltung über Schütze an
SINAMICS
1
11
12
13
14
15
2
3
4
4a
5
6
6a
7
8
9
Bild 7-12
160
Schaltschrank
In dieser Schaltung nicht vorhanden
Auslösegerät 3RN2013-1GW30
SMC20/SME20, Geber motorseitig, Steckerkits 6FX2003-0SA12, 12-polig
Sternschütz SIRIUS 3RT
Dreieckschütz SIRIUS 3RT
Leistungsleitung
DRIVE-CLiQ Leitung, schleppfähig oder bedingt schleppfähig
Signalleitung, schleppfähig oder bedingt schleppfähig
Leitung innerhalb der Signalleitung vom PTC zum Auslösegerät 3RN2013-1GW30
Signalstecker, 17-polig, Außengewinde, Artikelnummer: 6FX2003-0SA17-....
Montageflansch, optional zum Nachrüsten, Artikelnummer: 6FX2003-7DX00
Einbaumotor 1FE2
Erdungsanschluss
Temperaturfühler (+1 Reserve)
Geber
Anschlusskasten
1FE2 Asynchronausführung Anschlussübersicht Stern-Dreieckschaltung über Schütze
an SINAMICS
Einbaumotoren SIMOTICS M-1FE2
Montagehandbuch, 04/2020, A5E50074509A AA
