Schaltbild für Motor 1FE2 über SMC20/SME20 und VPM an SINAMICS
1
11
12
13
2
3
4
4a
5
6
6a
7
8
9
Bild 7-3
Einbaumotoren SIMOTICS M-1FE2
Montagehandbuch, 04/2020, A5E50074509A AA
Schaltschrank
Spannungsbegrenzung (VPM), nur wenn EMK > 820 V
Auslösegerät zur Auswertung des PTC-Drillings
SMC20/SME20, Geber motorseitig, Steckerkits, 6FX2003-0SA12, 12-polig
Leistungsleitung
DRIVE-CLiQ Leitung, schleppfähig oder bedingt schleppfähig
Signalleitung, schleppfähig oder bedingt schleppfähig
Leitung innerhalb der Signalleitung vom PTC zum Auslösegerät
Signalstecker, 17-polig, Außengewinde, Artikelnummer: 6FX2003-0SA17
Montageflansch, optional zum Nachrüsten, Artikelnummer: 6FX2003-7DX00
Einbaumotor 1FE2
Erdungsanschluss
Temperatursensor (+1 Pt1000 Reserve)
Geber
Anschlusskasten

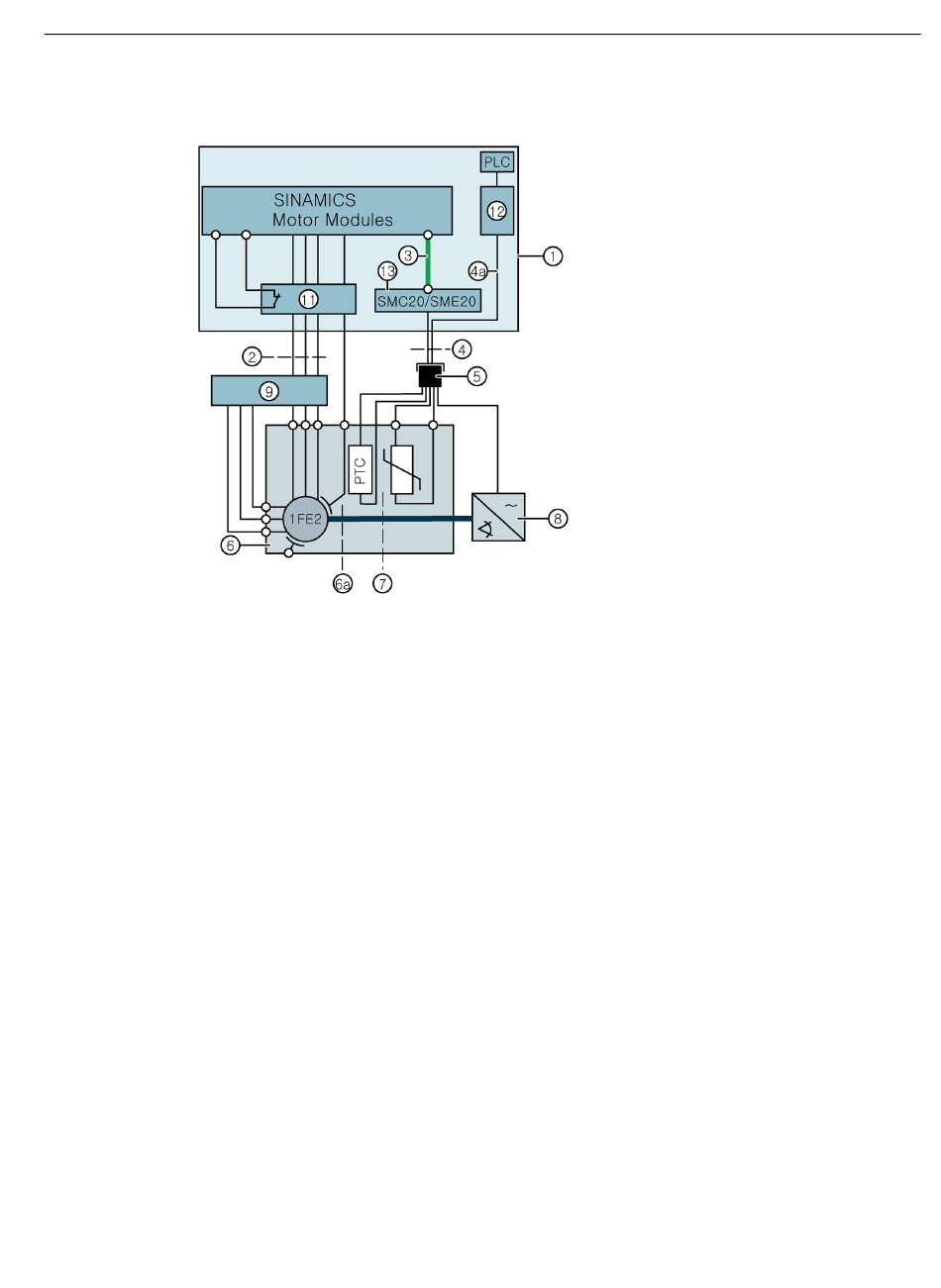

Schaltbild Motor 1FE2 mit VPM
