Mechanische Montage
6.5 Montieren der Motorspindel
Voraussetzung
● Alle Körperschutzmittel sind vorhanden und angelegt.
● Alle Montage- und Hilfsmittel sind vorhanden.
Vorgehensweise
Führen Sie die Montage nach folgendem Ablauf aus:
1. Säubern Sie die Baugruppen
2. Entfernen Sie vorsichtig die Schutzfolie vom Läufer (bei einigen Ausführungen im
Lieferumfang).
1
2
3
4
5
6
7

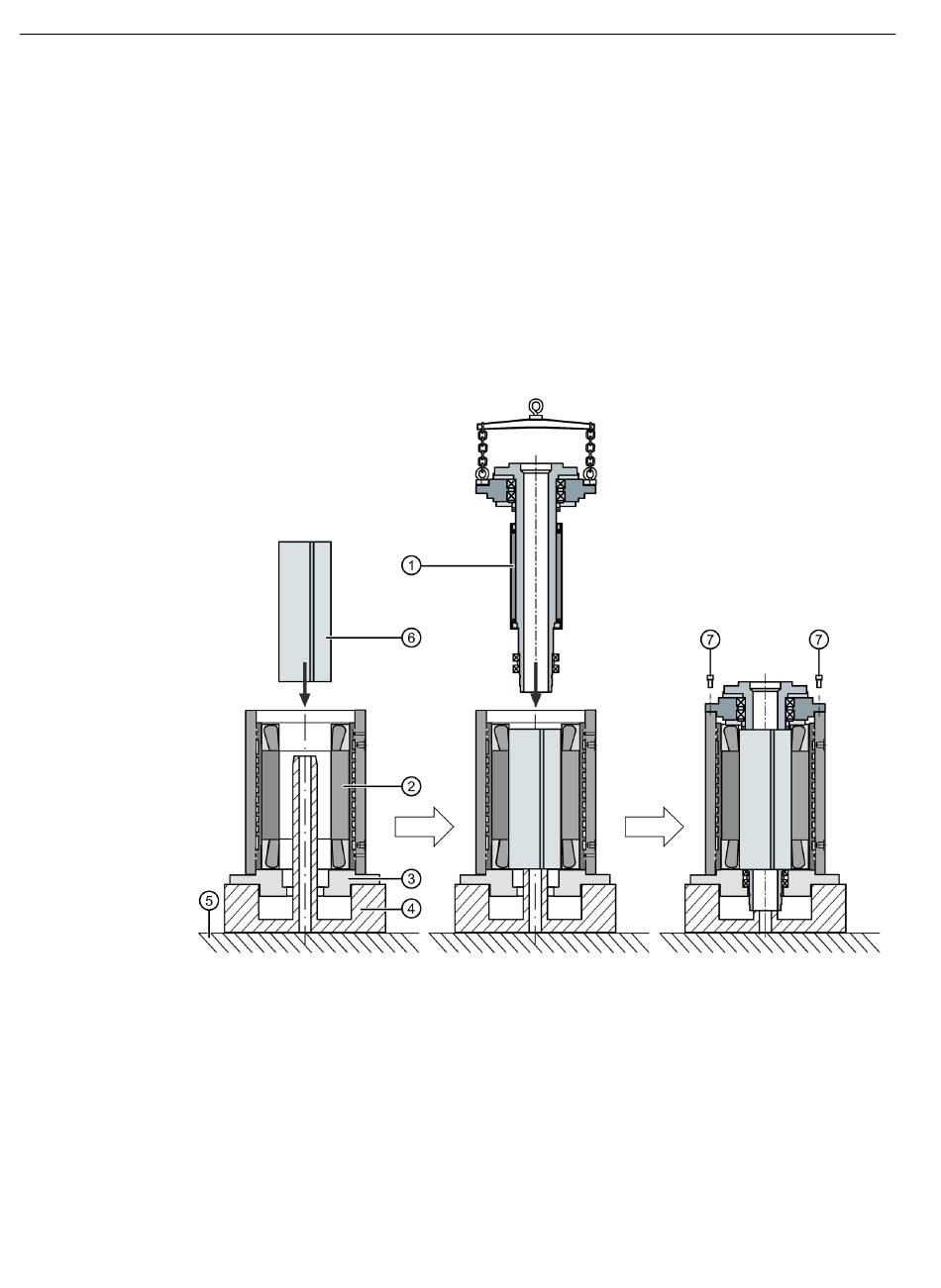

Bild 6-24
132
Spindelwelle mit Läuferpaket und Lagerschild
Spindelgehäuse mit Ständerpaket
Zentrierende Montagevorrichtung für Ständerpaket
Zentrierende Montagevorrichtung für Läuferpaket
Stabile Unterlage
Montagefolie (für die Synchronausführung)
Schrauben zum Verschrauben des Lagerschilds
Montieren der Motorspindel
①②
von Verunreinigungen und Spänen.
