Elektromos bekötés

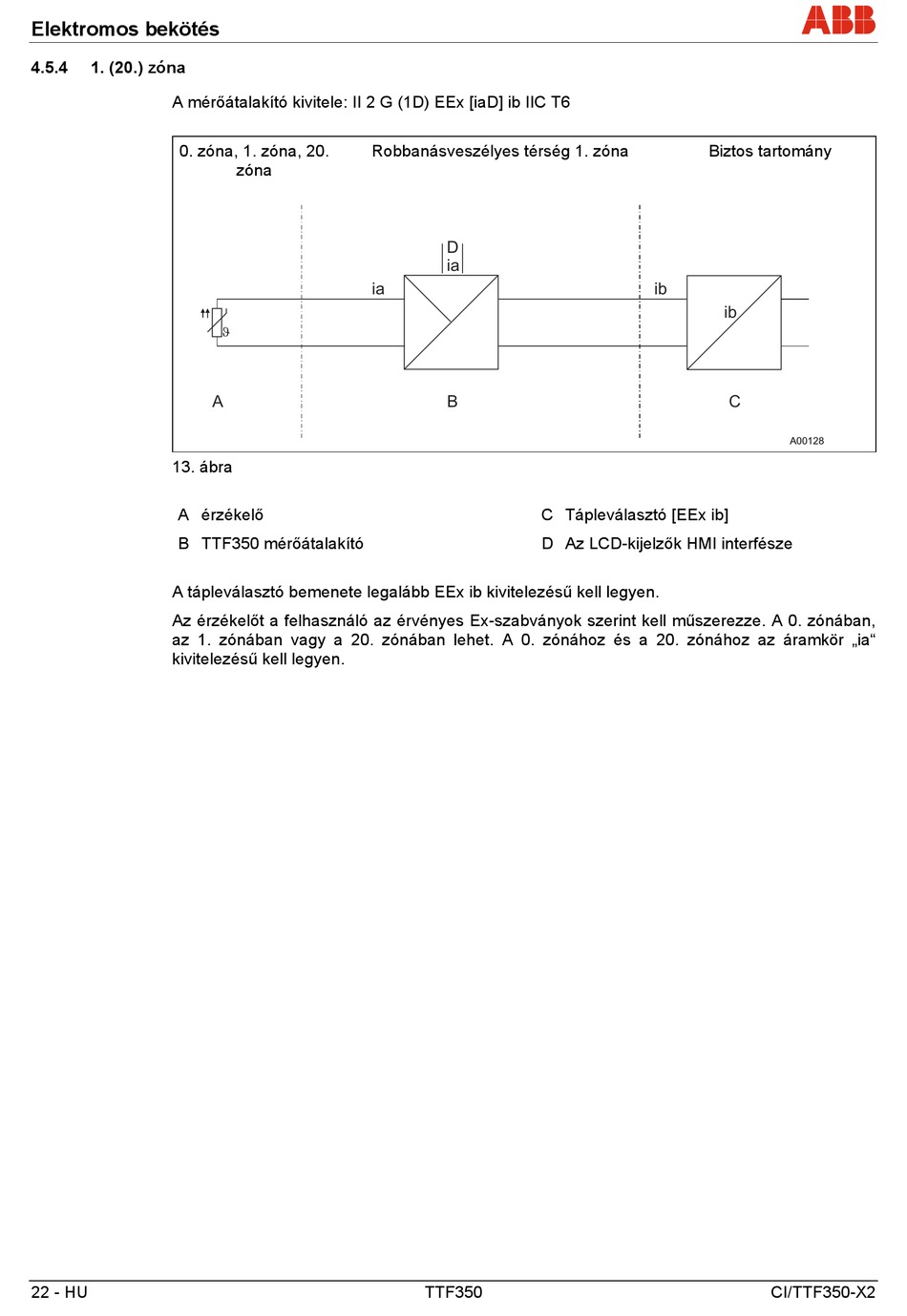

4.5.4 1. (20.) zóna
A mérőátalakító kivitele: II 2 G (1D) EEx [iaD] ib IIC T6
0. zóna, 1. zóna, 20.
13. ábra
A érzékelő
B TTF350 mérőátalakító
A tápleválasztó bemenete legalább EEx ib kivitelezésű kell legyen.
Az érzékelőt a felhasználó az érvényes Ex-szabványok szerint kell műszerezze. A 0. zónában,
az 1. zónában vagy a 20. zónában lehet. A 0. zónához és a 20. zónához az áramkör „ia"
kivitelezésű kell legyen.
22 - HU
Robbanásveszélyes térség 1. zóna
zóna
ia
J
A
D
ia
B
C Tápleválasztó [EEx ib]
D Az LCD-kijelzők HMI interfésze
TTF350
Biztos tartomány
ib
ib
C
A00128
CI/TTF350-X2
