Diese Gebrauchsanweisung MUSS dem Benutzer des Produkts ausgehändigt
werden.
Lesen Sie diese Gebrauchsanweisung VOR Verwendung des Produktes und
bewahren Sie sie für den weiteren Gebrauch auf.

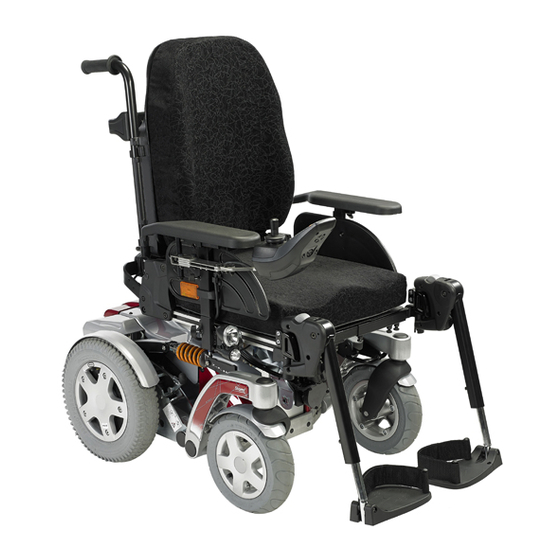

Invacare® Storm®⁴-Serie
Storm⁴, Storm⁴ X-plore, Storm⁴ True Track® Plus
de Elektrorollstuhl
Gebrauchsanweisung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Invacare Storm 4-Series
Inhaltszusammenfassung für Invacare Storm 4-Series
- Seite 1 Invacare® Storm®⁴-Serie Storm⁴, Storm⁴ X-plore, Storm⁴ True Track® Plus de Elektrorollstuhl Gebrauchsanweisung Diese Gebrauchsanweisung MUSS dem Benutzer des Produkts ausgehändigt werden. Lesen Sie diese Gebrauchsanweisung VOR Verwendung des Produktes und bewahren Sie sie für den weiteren Gebrauch auf.
- Seite 2 Alle Rechte vorbehalten. Die Weiterveröffentlichung, Vervielfältigung oder Änderung im Ganzen oder in Teilen ohne vorherige schriftliche Genehmigung von Invacare ist untersagt. Markenzeichen sind durch ™ und ® gekennzeichnet. Alle Marken sind Eigentum der Invacare Corporation oder von Tochtergesellschaften bzw. von diesen lizenziert, sofern nicht anders angegeben.
-
Seite 3: Inhaltsverzeichnis
4 Zubehör ........27 Inhaltsverzeichnis 4.1 Der Rückhaltegurt . - Seite 4 5.5.4 Einstellen der Höhe der hochklappbaren Armlehne ..38 5.9.1 Breite einstellen ......51 5.5.5 Einstellen der Höhe der mitlaufenden Armlehne .
- Seite 5 5.16.2 Winkel einstellen ......63 6 Verwenden ........78 5.16.3 Endanschlag der Fußstütze einstellen .
- Seite 6 8 Transport ........91 11 Technische Daten .
-
Seite 7: Allgemein
100 . Beschädigungen und Fehler, die durch die Nichtbeachtung der 1.1 Einleitung Gebrauchsanweisung oder infolge nicht ordnungsgemäßer Wartung Vielen Dank, dass Sie sich für ein Produkt von Invacare entschieden entstehen, sind von der Gewährleistung ausgeschlossen. haben. 1.2 Symbole in dieser Gebrauchsanweisung Diese Gebrauchsanweisung enthält wichtige Informationen zur... -
Seite 8: Typenklassifikation
Invacare® Storm®⁴-Serie das Fahrzeug für die Teilnahme am öffentlichen Straßenverkehr Dieses Produkt entspricht der Richtlinie geeignet. 93/42/EWG über Medizinprodukte. Der Markteinführungszeitpunkt für dieses Produkt ist in 1.6 Indikationen der CE-Konformitätserklärung angegeben. Bei folgenden Indikationen empfiehlt sich der Einsatz dieses Werkzeuge:... -
Seite 9: Garantie
Kontaktieren Sie umgehend einen autorisierten sämtliche Wartungs- und Servicevorgaben eingehalten werden. Diese Lebensdauer kann sogar überschritten werden, wenn das Produkt Invacare-Händler, wenn die Gebrauchsfähigkeit des sorgfältig behandelt, gewartet, gepflegt und genutzt wird und sich Elektrofahrzeugs eingeschränkt ist durch z. B.: nach der Weiterentwicklung der Wissenschaft und Technik nicht •... -
Seite 10: Sicherheit
Invacare® Storm®⁴-Serie 2 Sicherheit WARNUNG! Gefahr von Sachschäden oder Verletzungen, wenn sich das Elektrofahrzeug ungewollt in 2.1 Allgemeine Sicherheitshinweise Bewegung setzt – Das Elektrofahrzeug abschalten, bevor Sie einsteigen, WARNUNG! aussteigen oder mit sperrigen Gegenständen Verletzungsgefahr, wenn das Elektrofahrzeug hantieren. zu einem anderen als dem in dieser –... - Seite 11 Sicherheit WARNUNG! WARNUNG! Verletzungsgefahr, wenn das Elektrofahrzeug Gefahr durch Herausfallen aus dem mit Fahrer zum Transport verladen wird Elektrofahrzeug – Verladen Sie das Elektrofahrzeug nach Möglichkeit – Rutschen Sie auf dem Sitz nicht nach vorn, beugen Sie ohne Fahrer. sich nicht nach vorn zwischen Ihre Knie und lehnen –...
-
Seite 12: Sicherheitshinweise Zum Elektrischen System
Brandgefahr – Keine elektrischen Geräte an das Elektrofahrzeug Eingeschaltete Lampen erzeugen Wärme. Werden die anschließen, die von Invacare nicht ausdrücklich dafür Lampen mit Stoffen (z. B. Kleidung) abgedeckt, besteht zugelassen sind. Lassen Sie alle elektrischen die Gefahr, dass der Stoff zu brennen beginnt. - Seite 13 Sicherheit GEFAHR! GEFAHR! Gefahr von Tod, schweren Verletzungen oder Gefahr von Tod oder schweren Verletzungen Sachschäden Bei Nichtbeachtung dieser Warnhinweise kann es zu Durch Kontakt mit Wasser oder Flüssigkeit verursachte einem Kurzschluss kommen, der zu Tod, schweren Korrosion der elektrischen Komponenten kann zu Tod, Verletzungen oder Schäden am elektrischen System schweren Verletzungen oder Sachschäden führen.
-
Seite 14: Sicherheitshinweise Zu Elektromagnetischer Verträglichkeit
Invacare® Storm®⁴-Serie schwache elektromagnetische Störungen verursachen, die aber GEFAHR! unterhalb der gesetzlichen Grenzen liegen. Deshalb bitten wir Sie Gefahr von Tod oder schweren Verletzungen folgende Hinweise zu beachten: Stromschläge können zu Tod oder schweren Verletzungen führen WARNUNG! – Um Stromschläge zu vermeiden, prüfen Sie Stecker Risiko von Fehlfunktion aufgrund und Kabel auf Beschädigungen (Schnitte, ausgefranste... -
Seite 15: Sicherheitshinweise Zum Fahrbetrieb/Schiebebetrieb Im Freilauf
Sicherheit 2.4 Sicherheitshinweise zum WARNUNG! Fahrbetrieb/Schiebebetrieb im Freilauf Verletzungsgefahr durch Umkippen des Elektrofahrzeugs (Fortsetzung) GEFAHR! – Vermeiden Sie nasse, rutschige, vereiste und ölige Gefahr von Tod, schweren Verletzungen oder Untergründe (Schnee, Kies, Glatteis usw.), auf denen Sachschäden Sie die Kontrolle über das Fahrzeug verlieren könnten, Eine Fehlfunktion des Joysticks kann insbesondere an Gefällen. - Seite 16 Invacare® Storm®⁴-Serie WARNUNG! WARNUNG! Gefahr schwerer Personen- oder Sachschäden Verletzungsgefahr, wenn Ihr Fuß während der Eine durch Vorbeugen oder seitliches Neigen Fahrt von der Fußauflage abrutscht und unter eingenommene falsche Position kann dazu führen, dass das Elektrofahrzeug gerät – Vergewissern Sie sich vor jeder Fahrt, dass Ihre Füße der Rollstuhl nach vorne kippt und schwere Verletzungen oder Sachschäden verursacht.
-
Seite 17: Sicherheitshinweise Zu Pflege Und Wartung
– Auf weichem Boden nur mit äußerster Vorsicht fahren, Wartungsarbeiten MÜSSEN von einem qualifizierten insbesondere auf Steigungs- und Gefällstrecken. Dabei Techniker durchgeführt werden. Setzen Sie sich verstärkt auf die Kippstabilität des Elektrofahrzeugs mit einem Händler oder Invacare-Techniker in achten. Verbindung. 1529687-R... -
Seite 18: Sicherheitshinweise Zu Veränderungen Und Umbauten Am Elektrofahrzeug
Gefahr von Verletzungen oder Sachschäden durch resultieren, ist es wichtig, das Elektrofahrzeug unter falsche oder nicht zugelassene Ersatzteile (Wartung) normalen Betriebsbedingungen in jährlichem Abstand – Ersatzteile MÜSSEN den Originalteilen von Invacare einer Inspektion zu unterziehen (siehe Inspektionsplan entsprechen. der Wartungsanleitung). - Seite 19 Dieser stellt sicher, dass die Rückenlehne sicher Elektrofahrzeug freigegeben sind. verwendet werden kann, z. B. durch Risikoanalysen, Berechnungen und Überprüfung der Stabilität. Sitzsysteme, die nicht von Invacare für die Verwendung mit diesem Elektrofahrzeug freigegeben sind, CE-Kennzeichnung des Elektrofahrzeugs entsprechen u. U. nicht den gültigen Normen und –...
-
Seite 20: Sicherheitshinweise Zum Rollstuhl Mit Lifter
Invacare® Storm®⁴-Serie Wichtige Hinweise zu Wartungsarbeiten mit VORSICHT! Werkzeug Verletzungsgefahr durch Umkippen des – Manche Wartungsarbeiten, die in diesem Handbuch Elektrorollstuhls beschrieben sind und vom Benutzer problemlos – Überschreiten Sie niemals die maximale Zuladung durchgeführt werden können, erfordern bestimmtes (siehe Kapitel 11 Technische Daten, Seite111 ). -
Seite 21: Sicherheitshinweise Zum Rollstuhl Mit Recaro-Sitz Und Aj Optimist-Sitz
Sicherheit Wichtige Hinweise zur Geschwindigkeitsreduktion bei angehobenem Mehr als 30° Lifter – Wenn der Lifter über einen bestimmten Punkt hinaus NIEMALS!! angehoben wird, reguliert die Fahrelektronik die Geschwindigkeit des Elektrorollstuhls stark herunter. Wenn die Geschwindigkeitsreduktion aktiviert ist, dient der Fahrmodus nur zur Ausführung geringfügiger Bewegungen des Elektrorollstuhls, nicht zum regulären 15°-30°... -
Seite 22: Die Position Der Aufkleber Am Produkt
Transport in einem mit einer für diesen Zweck Fahrzeug unbedingt entfernt von Invacare freigegebenen und sicher verstaut werden. Kopfstütze ausgestattet ist. B Kennzeichnung der Verzurrösen vorne und hinten: • Vergewissern Sie... -
Seite 23: Erklärung Der Symbole Auf Den Aufklebern
Sicherheit Erklärung der Symbole auf den Aufklebern Warnung für die Benutzung des Lifters Nicht hinauslehnen, wenn der Lifter hochgefahren Einzelheiten siehe unten ist! Kennzeichnung der maximalen Breite, auf die die Armlehne eingestellt Keine Gefällstrecken mit hochgefahrenem Lifter werden kann befahren! Kennzeichnung der Position des Kupplungshebels für Fahr- und Schiebebetrieb (nur... - Seite 24 Invacare® Storm®⁴-Serie Dieses Symbol kennzeichnet die Position „Fahren“ Dieses Produkt entspricht der Richtlinie des Kupplungshebels. In dieser Position ist der 93/42/EWG über Medizinprodukte. Der Motor eingekuppelt und die Motorbremsen sind in Markteinführungszeitpunkt für dieses Produkt ist in Funktion. Sie können das Elektrofahrzeug fahren.
-
Seite 25: Aufbau Und Funktion
Der elektrische Lifter wird über das Fahrpult bedient. Sehen Sie hierzu bitte die gesonderte Anleitung Ihres Fahrpultes. Hinweise zum Betrieb des Lifters bei Temperaturen unter 0 °C Kopfstütze – Invacare Elektrorollstühle sind mit Rückenlehne Sicherheitsmechanismen ausgestattet, die eine Überlastung der Elektronikkomponenten verhindern. Armlehne... - Seite 26 Invacare® Storm®⁴-Serie HINWEIS - Geschwindigkeitsbegrenzung – Der Lifter verfügt über Sensoren, die die Fahrgeschwindigkeit des Rollstuhls drosseln, sobald der Lifter über einen bestimmten Punkt angehoben wird. – Dies geschieht, um die Kippstabilität des Rollstuhls zu gewährleisten bzw. um eine Beschädigung der Beinstütze zu vermeiden.
-
Seite 27: Zubehör
Zubehör Gurt mit Metallschnalle, auf einer Seite verstellbar 4 Zubehör 4.1 Der Rückhaltegurt Ein Rückhaltegurt ist eine Option, die entweder ab Werk am Rollstuhl montiert geliefert wird, oder vom Fachhändler nachgerüstet werden kann. Falls Ihr Rollstuhl mit einem Rückhaltegurt ausgestattet Der Gurt kann nur auf einer Seite verstellt werden. -
Seite 28: Den Stockhalter Benutzen
Rixen + Kaul ausgestattet sein. An diesem können Sie Bitte untersuchen Sie Ihren Gurt wöchentlich, um sicherzustellen, unterschiedliches Zubehör befestigen wie z. B. die über Invacare dass er sich noch im einwandfreien Zustand befindet; keine erhältliche Handytasche zum Transport von Mobiltelefonen, Beschädigungen oder Verschleiß... -
Seite 29: Gepäckträger Einstellen Oder Entfernen
Drücken Sie die roten Tasten und nehmen Sie das Zubehör ab. Der Adapter läßt sich in 90°-Schritten drehen. Dadurch haben Sie vier Einschubrichtungen zur Auswahl. Sehen Sie die Installationsanleitung, die Sie bei Ihrem Invacare-Fachhändler oder direkt bei Invacare erhalten. Weitere Informationen über das KLICKfix-System finden Sie auf http://www.klickfix.com. -
Seite 30: Den Rollstuhl An Die Sitzhaltung Des Benutzers Anpassen
Invacare® Storm®⁴-Serie 5 Den Rollstuhl an die Sitzhaltung des Elektrische Verstelloptionen – Für mehr Information über die Bedienung von Benutzers anpassen elektrischen Verstelloptionen, sehen Sie bitte die Gebrauchsanweisung Ihres Fahrpultes. 5.1 Allgemeine Informationen zur Anpassung des Elektrofahrzeugs an die Sitzhaltung des Recaro®-Sitze und AJ Optimist-Sitze... -
Seite 31: Das Fahrpult An Die Armlänge Des Benutzers Anpassen
Den Rollstuhl an die Sitzhaltung des Benutzers anpassen VORSICHT! Verletzungsrisiko Durch das Abstützen auf dem Fahrpult (z. B. beim Umsetzen in oder aus dem Rollstuhl) kann die Halterung des Fahrpults abbrechen und der Benutzer aus dem Rollstuhl fallen. Lösen Sie die Innensechskantschraube A. –... -
Seite 32: Anpassungsmöglichkeiten Der Standardarmlehnen
Invacare® Storm®⁴-Serie Anpassungsmöglichkeiten der Standardarmlehnen 5.3.1 Position der Armauflage verändern Voraussetzungen: • 1 x Innensechskantschlüssel 3 mm Die Armauflage hat zwölf mögliche Positionen. Schraube (1) mit Innensechskantschlüssel lösen. Armlehne auf die gewünschte Höhe einstellen. Schraube wieder festdrehen. 5.3.3 Breite der Armlehnen einstellen... -
Seite 33: Anpassungsmöglichkeiten Der Mitlaufenden Armlehnen
Den Rollstuhl an die Sitzhaltung des Benutzers anpassen Werkzeuge: • 8–mm–Innensechskantschlüssel Lösen Sie den Drehknopf zur Verstellung des Armlehnen-Winkels (1). Schraube (1) lösen. Armlehne auf die gewünschte Position einstellen. Schraube wieder festdrehen. Vorgang für die zweite Armlehne wiederholen. Stellen Sie den Winkel der Armlehne ein. Ziehen Sie den Drehknopf wieder fest. -
Seite 34: Breite Der Mitlaufenden Armlehnen Einstellen
Invacare® Storm®⁴-Serie Lösen Sie die Schraube zur Verstellung des Armauflagen-Winkels (1) mit dem Innensechskantschlüssel. Lösen Sie die Schrauben auf beiden Seiten der Rückenabdeckung (1). In der Abbildung sind nur die Schrauben der linken Seite zu sehen. Entfernen Sie die Rückenabdeckung (2). -
Seite 35: Gängigkeit Der Mitlaufenden Armlehne Einstellen
Den Rollstuhl an die Sitzhaltung des Benutzers anpassen Voraussetzungen: • Innensechskantschlüssel 5 mm Stellen Sie die Breite der Armlehne ein. Die möglichen Positionen der Armlehne sind durch die Bohrungen in der Drehmomentstütze und in der Achse der Armlehne vorgegeben. Setzen Sie den Sicherungsstift ein. Ziehen Sie die Schraube wieder fest. -
Seite 36: Anpassungsmöglichkeiten Modulite Sitzeinheit
Invacare® Storm®⁴-Serie Positionieren Sie die Armauflage in Längsrichtung. Stellen Sie die Armlehne senkrecht. Ziehen Sie die Schrauben wieder fest. Lösen Sie die innenliegenden Schrauben (1) mit dem Achten Sie darauf, dass die verwendeten Nordlock-Scheiben Innensechskantschlüssel. eingesetzt sind. 5.5 Anpassungsmöglichkeiten Modulite Sitzeinheit 5.5.1 Höhe der Armlehnen einstellen... -
Seite 37: Breite Der Armlehnen Einstellen
Den Rollstuhl an die Sitzhaltung des Benutzers anpassen Flügelschraube A lösen. Armlehne auf die gewünschte Höhe einstellen. Flügelschraube wieder festdrehen. 5.5.2 Breite der Armlehnen einstellen WARNUNG! Erhebliches Verletzungsrisiko, wenn eine Armlehne aus ihrem Halterohr herausfällt, weil sie auf eine Breite eingestellt wurde, die den erlaubten Wert überschreitet –... -
Seite 38: Einstellen Der Höhe Der Hochklappbaren Armlehne
Invacare® Storm®⁴-Serie 5.5.5 Einstellen der Höhe der mitlaufenden Armlehne Werkzeuge: • 5-mm-Innensechskantschlüssel • 13-mm-Maulschlüssel Lösen Sie die Schrauben A und verschieben Sie die Armlehne in Längsrichtung. Ziehen Sie die Schrauben fest an. 5.5.4 Einstellen der Höhe der hochklappbaren Armlehne Lösen und entfernen Sie die Schraube A und die Mutter B. -
Seite 39: Einstellen Des Winkels Der Armauflage Der Hochklappbaren/Folgenden Armlehne
Den Rollstuhl an die Sitzhaltung des Benutzers anpassen Lösen Sie die Schrauben A. Werkzeuge: • 5-mm-Innensechskantschlüssel Entfernen Sie sie aber nicht. Stellen Sie die Armauflage auf den gewünschten Winkel ein. Ziehen Sie die Schrauben fest. 5.5.8 Position der Armauflage der hochschwenkbaren Armlehne einstellen Werkzeuge: •... -
Seite 40: Einstellen Der Position Der Hüftstütze
Invacare® Storm®⁴-Serie Abnehmen der Hüftstütze Ziehen Sie den Hebel A nach oben. Nehmen Sie die Hüftstütze von der Halterung ab. Armlehne in horizontale Position bringen. Die Schrauben wieder festziehen. Anbringen der Hüftstütze Darauf achten, dass die verwendeten Nordlock-Scheiben Setzen Sie die Hüftstütze in die Halterung ein. -
Seite 41: Einstellen Des Winkels Der Hüftstütze
Den Rollstuhl an die Sitzhaltung des Benutzers anpassen Lösen Sie die Schrauben A. Stellen Sie die Hüftstütze auf die gewünschte Breite ein. Die Breite der Hüftstütze kann nicht größer als die Sitzbreite sein. Ziehen Sie die Schrauben fest. Einstellen des Winkels der Hüftstütze Werkzeuge •... -
Seite 42: Einstellen Der Höhe Des Hüftpolsters
Invacare® Storm®⁴-Serie Lösen Sie die zwei Schrauben A. Stellen Sie das Hüftpolster auf die gewünschte Tiefe ein. Lösen Sie die zwei Schrauben A. Ziehen Sie die Schrauben fest. Einstellen der Höhe des Hüftpolsters Es gibt zwei Möglichkeiten, die Höhe des Hüftpolsters zu verstellen: •... -
Seite 43: Sitzbreite Einstellen
Die Beschreibung wie die Breite eingestellt wird, finden Sie in der Serviceanleitung zu diesem Elektrofahrzeug. Die Serviceanleitung kann bei Invacare bestellt werden. Sie enthält jedoch Anweisungen für speziell ausgebildete Servicetechniker und beschreibt Arbeitsschritte, die nicht für den Endverbraucher vorgesehen sind. -
Seite 44: Sitztiefe Einstellen
Lesen Sie dazu das Kapitel zur Einstellung des Sitzschwerpunktes in der Wartungsanleitung zu diesem Elektrofahrzeug. Die Wartungsanleitung kann bei Invacare bestellt werden. Sie enthält jedoch Anweisungen für speziell ausgebildete Techniker und beschreibt Arbeitsschritte, Auf beiden Seiten die unteren Schrauben der Rückenlehne A die nicht für den Endbenutzer vorgesehen sind. -
Seite 45: Elektrisch
Den Rollstuhl an die Sitzhaltung des Benutzers anpassen 5.6.1 Elektrisch Sitzwinkel durch Heben oder Senken des Sitzes anpassen. Inbusschrauben wieder einsetzen und festziehen. Hinweise zur elektrischen Verstellung finden Sie in der Gebrauchsanweisung Ihres Fahrpultes. 5.7 Rückenlehne einstellen 5.6.2 Manuell VORSICHT! Der Sitzwinkel wird über einen Verstellmechanismus eingestellt, der Das Verstellen der Sitzneigung oder des aus zwei Lochstreifen besteht, die gegeneinander verschoben werden... -
Seite 46: Rückenlehnenwinkel Beim Easy-Adapt-Sitzsystem Einstellen
Invacare® Storm®⁴-Serie Handschrauben (1) auf beiden Seiten herausdrehen. Die Rückenlehne wird durch die Wahl einer Kombination eines der zwei Bohrlöcher im Rückenlehnenrahmen, und eines der sechs Bohrlöcher in der Fixierungsplatte eingestellt. Schrauben neu positionieren und festdrehen. 5.7.3 Rückenlehnenwinkel beim Easy-Adapt-Sitzsystem einstellen Lösen Sie die Schrauben A und B der Rückenlehnenplatte. -
Seite 47: Anpassen Des Rückenlehnenwinkels (Modulite-Sitzeinheit)
Ziehen Sie die Schrauben wieder fest. werden. Für die Beschreibung des Austauschs sehen Sie die Serviceanleitung zu diesem Elektrofahrzeug. Die 5.7.6 Anpassen des Rückenlehnenwinkels Serviceanleitung kann bei Invacare bestellt werden. Sie (Modulite-Sitzeinheit) enthält jedoch Anweisungen für speziell ausgebildete Servicetechniker und beschreibt Arbeitsschritte, die VORSICHT! nicht für den Endverbraucher vorgesehen sind. -
Seite 48: Einfache Rückenlehne
Invacare® Storm®⁴-Serie Breitenverstellbare Rückenlehne Werkzeuge: • 5-mm-Innensechskantschlüssel Lösen und entfernen Sie auf beiden Seiten die mittlere Schraube der Rückenlehne A. Stellen Sie den Rückenlehnenwinkel auf den gewünschten Wert Lösen und entfernen Sie auf beiden Seiten die obere Schraube ein (Stufen von 7,5°). - Seite 49 Den Rollstuhl an die Sitzhaltung des Benutzers anpassen Öffnen Sie die Klettbänder auf der linken Seite des Rückenlehnenkissens. Öffnen Sie die einzelnen Schnellverschlüsse (1) der Einstellbänder. Entfernen Sie das Rückenlehnenkissen (mit Klettbandstreifen Stellen Sie die Spannung der Bänder wie gewünscht ein und befestigt) indem Sie es hoch und abziehen, um an die schliessen Sie die Schnellverschlüsse.
-
Seite 50: Kopfstütze Einstellen
Kopfstütze nicht richtig eingestellt oder falsch montiert ist. Bei Kollisionen kann dies zur Überstreckung des Nackens führen. – Eine Kopfstütze muss installiert sein! Die von Invacare optional zu diesem Rollstuhl mitgelieferte Kopfstütze ist optimal für den Einsatz während eines Transports geeignet. -
Seite 51: Kinnunterstützungen Anpassen
Den Rollstuhl an die Sitzhaltung des Benutzers anpassen 5.9 Pelotten einstellen 5.9.1 Breite einstellen Handschraube A lösen. Kopf- oder Nackenstütze auf die gewünschte Höhe einstellen. Handschraube wieder festziehen. 5.8.3 Kinnunterstützungen anpassen Handschrauben (1) lösen. Pelotten auf die gewünschte Breite einstellen. Handschrauben wieder festdrehen. -
Seite 52: Tiefe Einstellen
Invacare® Storm®⁴-Serie Reißverschluss öffnen. Schrauben (1) der Tiefeneinstellung lösen. Pelotten auf die gewünschte Tiefe einstellen. Schrauben wieder festdrehen. Reißverschluss wieder schließen. 5.10 Den Tisch einstellen bzw. entfernen Innensechskantschraube der Höhenverstellung (1) lösen. Pelotte auf die gewünschte Höhe einstellen. VORSICHT! Schraube wieder festdrehen. -
Seite 53: Seitliches Einstellen Des Tisches
Den Rollstuhl an die Sitzhaltung des Benutzers anpassen 5.10.1 Seitliches Einstellen des Tisches 5.10.3 Den Tisch zur Seite schwenken Um ein- und auszusteigen kann der Tisch hoch und zur Seite weggeschwenkt werden. VORSICHT! Verletzungsrisiko! Wenn der Tisch nach oben geschwenkt wird, rastet er in dieser Position nicht ein –... -
Seite 54: Sitztiefe Einstellen
Invacare® Storm®⁴-Serie Ziehen bzw. schieben Sie die Sitzträgerplatte (2) auf die gewünschte Breite. Auf dem Unterteil des Sitzträgers ist eine Skala (3) eingearbeitet. Auf der Skala kann man die Sitzbreite in Zentimetern ablesen. Wiederholen Sie diese Arbeitsschritte auf der anderen Seite des Sitzes. -
Seite 55: Sitztiefe Einstellen Ohne Austausch Der
Den Rollstuhl an die Sitzhaltung des Benutzers anpassen - Wenn die Sitzträgerplatten nicht getauscht werden müssen, nach Kapitel 5.11.3 Sitztiefe einstellen ohne Austausch der Sitzträgerplatten, Seite 55. - Wenn die Sitzträgerplatten getauscht werden müssen, nach Kapitel 5.11.4 Sitztiefe einstellen mit Austausch der Sitzträgerplatten, Seite 56. -
Seite 56: Sitztiefe Einstellen Mit Austausch Der
Invacare® Storm®⁴-Serie 5.11.4 Sitztiefe einstellen mit Austausch der Entfernen Sie die Deckplatten (1). Lösen und entfernen Sie die zwei Innensechskantschrauben Sitzträgerplatten (8), die sich hinten seitlich an der Sitzträgerplatte befinden und diesen mit den Querstreben (4) verbinden. Wiederholen Sie diese Arbeitsschritte auf der anderen Seite des Sitzes. -
Seite 57: Rückeneinheit Mit Ergonomischem Längenausgleich (Easy-Adapt)
Den Rollstuhl an die Sitzhaltung des Benutzers anpassen Legen Sie die Scheinwerfer inkl. Halterung sicher auf den Montieren Sie die zwei Innensechskantschrauben (8), die sich hinteren Teil der Batteriekastenabdeckung. hinten seitlich an dem Sitzträger befinden und diese mit den Entfernen Sie die Deckplatten (1). Querstreben (4) verbinden. -
Seite 58: Suspension Und Stoßdämpfung Einstellen
Den verstellbaren Federteller (1) wie in der Abbildung dargestellt oder härter eingestellt werden für eine straffere Suspension und drehen, um die Suspension weicher einzustellen. stärkere Stoßdämpfung. Diese Einstellungen dürfen nur von geschultem Fachpersonal vorgenommen werden. Sprechen Sie hierzu mit Ihrem autorisierten Invacare-Fachhändler. 1529687-R... -
Seite 59: Suspension Und Stoßdämpfung Sperren
Den Rollstuhl an die Sitzhaltung des Benutzers anpassen 5.13.2 Suspension und Stoßdämpfung sperren • Wenn Sie die Stoßdämpfung härter einstellen, ist der Bodenkontakt direkter für sportlicheres Fahren mit einem Sie können die Suspension und die Stoßdämpfung sperren und damit weniger schwingenden Chassis. außer Funktion setzen. -
Seite 60: Stoßdämpfung Härter Einstellen
Invacare® Storm®⁴-Serie 5.14 Mittig montierte Beinstützen – Elektrische Stoßdämpfung härter einstellen Beinstütze Hinweise zur elektrischen Verstellung finden Sie in der Gebrauchsanweisung Ihres Fahrpultes. Die elektrische Beinstütze kann als Ausstiegshilfe vollständig abgesenkt werden. Bringen Sie dazu Ihren Sitz durch Absenken des Lifters bzw. - Seite 61 Den Rollstuhl an die Sitzhaltung des Benutzers anpassen Den Lifter absenken und den Sitz in eine bequeme Position kippen. Den Hebel (1) ziehen. Die Fußplatten werden automatisch angehoben. Den Hebel (1) loslassen und die Füße auf die Fußplatten stellen. Füße auf die Fußplatten stellen und den Hebel (1) ziehen. Gefahr von Beschädigungen an der Beinstütze Die Fußplatten senken sich sanft zum Boden ab.
-
Seite 62: Mittig Montierte Beinstützen - Einstellbare Beinstütze
Invacare® Storm®⁴-Serie Die Kontermutter (1) mit dem Maulschlüssel lösen. Die Beinstütze durch Drehen der Spindel (2) in die gewünschte Position bringen. Die Kontermutter wieder festziehen. 5.15.2 Länge der Beinstütze einstellen Erforderliches Werkzeug: • 1-x-5-mm-Steckschlüssel Jetzt können Sie den Winkel der Beinstütze einstellen. -
Seite 63: Winkel Der Fußplatte Einstellen
Den Rollstuhl an die Sitzhaltung des Benutzers anpassen 5.16 Vari-F Fußstütze 5.16.1 Fußstütze/Beinstütze nach außen schwenken und/oder entfernen Der kleine Entriegelungsknopf befindet sich am Oberteil der Fußstütze/Beinstütze. Wenn die Fußstütze/Beinstütze entriegelt ist, kann sie zum Einsteigen nach innen oder nach außen geschwenkt, sowie komplett abgenommen werden. -
Seite 64: Endanschlag Der Fußstütze Einstellen
Invacare® Storm®⁴-Serie Werkzeuge: • 6–mm–Innensechskantschlüssel Schraube (1) mit dem Innensechskantschlüssel lösen. Lässt sich die Fußstütze nach Lösen der Schraube nicht bewegen, positionieren Sie einen Metallstift in die dafür vorgesehene Gewünschten Winkel einstellen. Bohrung (2) und klopfen Sie leicht mit einem Hammer dagegen. - Seite 65 Den Rollstuhl an die Sitzhaltung des Benutzers anpassen Die Endposition der Fußstütze wird durch einen Gummipuffer (1) bestimmt. Schraube (1) mit dem Innensechskantschlüssel lösen und Fußstütze nach oben schwenken, um an den Gummipuffer heranzukommen. Der Gummipuffer kann herein- oder herausgeschraubt werden (A) bzw.
-
Seite 66: Länge Der Fußstütze Einstellen
Invacare® Storm®⁴-Serie 5.16.4 Länge der Fußstütze einstellen VORSICHT! Verletzungsgefahr durch falsche Einstellung von Fußrasten und Beinstützen – Vor und während jeder Fahrt muss unbedingt darauf geachtet werden, dass die Beinstützen weder die Schwenkräder noch den Boden berühren. Werkzeuge: Gummipuffer in die gewünschte Position bringen •... -
Seite 67: Winkel Einstellen
Den Rollstuhl an die Sitzhaltung des Benutzers anpassen kann sie zum Einsteigen nach innen oder nach außen geschwenkt, sowie komplett abgenommen werden. Lösen Sie den Feststellknauf (1) mindestens eine Umdrehung gegen den Uhrzeigersinn. Entriegelungsknopf (1) drücken und Fußstütze/Beinstütze nach außen schwenken. Fußstütze/Beinstütze nach oben entfernen. -
Seite 68: Endanschlag Der Beinstütze Einstellen
Invacare® Storm®⁴-Serie Die Endposition der Beinstütze wird durch einen Gummipuffer (1) bestimmt. Stellen Sie den gewünschten Winkel ein. Der Gummipuffer kann herein- oder herausgeschraubt werden A bzw. nach oben oder nach unten verschoben werden B. Ziehen Sie den Knauf mit dem Uhrzeigersinn fest. - Seite 69 Den Rollstuhl an die Sitzhaltung des Benutzers anpassen Lösen Sie den Feststellknauf (1) mindestens eine Umdrehung Beinstütze nach oben schwenken, um an den Gummipuffer gegen den Uhrzeigersinn. heranzukommen. Kontermutter (1) mit dem Gabelschlüssel lösen. Schlagen Sie auf den Knauf, um den Feststellmechanismus zu lösen.
-
Seite 70: Länge Der Beinstütze Einstellen
Invacare® Storm®⁴-Serie 5.17.4 Länge der Beinstütze einstellen VORSICHT! Verletzungsgefahr durch falsche Einstellung von Fußrasten und Beinstützen – Vor und während jeder Fahrt muss unbedingt darauf geachtet werden, dass die Beinstützen weder die Schwenkräder noch den Boden berühren. Werkzeuge: Gummipuffer in die gewünschte Position bringen. -
Seite 71: Höhe Der Wadenplatte Einstellen
Den Rollstuhl an die Sitzhaltung des Benutzers anpassen Werkzeuge: • 10-mm–Maulschlüssel Schrauben (1) mit dem Innensechskantschlüssel lösen. Gewünschte Position einstellen. Schrauben wieder festdrehen. 5.17.7 Wadenplatte zum Aussteigen entriegeln und Mutter (1) mit dem Gabelschlüssel lösen und entfernen. nach hinten schwenken Gewünschte Tiefe einstellen. -
Seite 72: Winkeleinstellbare Fußplatte Einstellen
Invacare® Storm®⁴-Serie Beide Feststellschrauben der Fußplatte mit dem Innensechskantschlüssel lösen. Beinstütze entriegeln und nach außen schwenken. Gewünschten Winkel einstellen. Die Wadenplatte schwenkt selbsttätig nach hinten. Schrauben wieder festdrehen. 5.17.9 Winkel- und tiefenverstellbare Fußplatte einstellen Werkzeuge: • 5-mm–Innensechskantschlüssel Bein über den Fersengurt heben und auf den Boden stellen. -
Seite 73: Elektrisch Höhenverstellbare Beinstützen (Ade-Beinstützen)
Den Rollstuhl an die Sitzhaltung des Benutzers anpassen 5.18.2 Winkel einstellen Feststellschraube der Fußplatte (1) mit dem Innensechskantschlüssel lösen. VORSICHT! Fußplatte auf den gewünschten Winkel bzw. die gewünschte Quetschrisiko Tiefe einstellen. – Nicht in den Drehbereich der Beinstütze fassen. Schraube wieder festdrehen. 5.18 Elektrisch höhenverstellbare Beinstützen VORSICHT! Verletzungsgefahr durch falsche Einstellung von... -
Seite 74: Tiefe Der Wadenplatte Einstellen
Invacare® Storm®⁴-Serie Mutter (1) mit dem Gabelschlüssel lösen und entfernen. Gewünschte Tiefe einstellen. Beachten Sie dabei bitte, dass die runden Löcher für die Halteschraube der Wadenplatte vorgesehen sind, die länglichen Löcher für den Metallstift ohne Gewinde. Mutter wieder aufschrauben und festdrehen. -
Seite 75: Winkeleinstellbare Fußplatte Einstellen
Den Rollstuhl an die Sitzhaltung des Benutzers anpassen 5.18.7 Winkeleinstellbare Fußplatte einstellen Werkzeuge: • 5-mm–Innensechskantschlüssel Wadenplatte gerade nach unten drücken. Die Wadenplatte ist entriegelt. Beide Feststellschrauben der Fußplatte mit dem Innensechskantschlüssel lösen. Gewünschten Winkel einstellen. Schrauben wieder festdrehen. 5.18.8 Winkel- und tiefenverstellbare Fußplatte einstellen Werkzeuge: Beinstütze entriegeln und nach außen schwenken. -
Seite 76: Winkeleinstellbare Fußplatte
Invacare® Storm®⁴-Serie Feststellschraube der Fußplatte (1) mit dem Innensechskantschlüssel lösen. Fußplatte auf den gewünschten Winkel bzw. die gewünschte Tiefe einstellen. Schraube wieder festdrehen. 5.19 Winkeleinstellbare Fußplatte Erforderliches Werkzeug: • Torx-Schraubenschlüssel T25 Die Verriegelungsschraube (1) auf beiden Seiten mit dem •... - Seite 77 Den Rollstuhl an die Sitzhaltung des Benutzers anpassen Lösen Sie die Schrauben mit dem Gabelschlüssel. Stellen Sie die Beinstützen auf die gewünschte Breite ein. Schrauben wieder festdrehen. 1529687-R...
-
Seite 78: Verwenden
Invacare® Storm®⁴-Serie • Der Rückspiegel (falls vorhanden) richtig eingestellt ist, sodass 6 Verwenden Sie jederzeit hinter sich schauen können, ohne sich nach vorne lehnen oder Ihre Sitzposition ändern zu müssen. 6.1 Fahren 6.3 Parken und Stillstand Die maximale Zuladung, die in den technischen Daten genannt wird, sagt nur aus, dass das System für diese Masse... -
Seite 79: Hinweise Zum Ein- Und Aussteigen
Verwenden 6.4.2 Hinweise zum Ein- und Aussteigen Nehmen Sie die Armlehne ab bzw. schwenken Sie sie nach oben (abhängig vom Typ der Armlehne am Elektrofahrzeug). Rutschen Sie nun auf das Elektrofahrzeug. Aussteigen aus dem Elektrofahrzeug: Positionieren Sie das Elektrofahrzeug möglichst nah an Ihrem Sitz. Richten Sie die Rollen parallel zu den Antriebsrädern aus, um die Stabilität während des Transfers zu verbessern. -
Seite 80: Sicherheitshinweise Zum Überwinden Von
Invacare® Storm®⁴-Serie 6.5.2 Sicherheitshinweise zum Überwinden von VORSICHT! Hindernissen Risiko des Fallens aus dem Elektrofahrzeug und der Beschädigung des Fahrzeugs, z. B. defekte VORSICHT! Rollen. Kipprisiko – Fahren Sie nie auf Hindernisse zu, die höher als – Fahren Sie Hindernisse nie in einem Winkel, sondern die maximal überwindbare Hindernishöhe sind. -
Seite 81: Überwältigen Von Hindernissen Mit Einer Kantensteighilfe
Verwenden Herauffahren Überwältigen von Hindernissen mit einer Kantensteighilfe Fahren Sie langsam, frontal und im rechten Winkel auf das Hindernis oder den Bordstein zu. Fahren Sie langsam, frontal und im rechten Winkel auf das Bleiben Sie je nach Art des Antriebsrads in einer der folgenden Hindernis oder den Bordstein zu. -
Seite 82: Abklappbare Antikippräder Verwenden
Invacare® Storm®⁴-Serie Wichtige Hinweise zur Einschränkung der VORSICHT! Aktuatorfunktionen an Steigungen Kipprisiko – Fahren Sie Gefällstrecken mit max. 2/3 der – Ihr Elektrorollstuhl ist mit einem Raumwinkelsensor Höchstgeschwindigkeit hinab. Vermeiden Sie beim ausgestattet, der die Kippsicherheit gewährleistet. Befahren von Gefällstrecken abrupte Fahrmanöver Der Sensor misst den Anstellwinkel der Fahreinheit wie starkes Bremsen oder Beschleunigen. -
Seite 83: Teilnahme Am Öffentlichen Straßenverkehr
Die Motoren dürfen nur von einer Begleitperson entkuppelt mit einer entsprechenden Beleuchtungsanlage ausgestattet sein. werden, nicht vom Nutzer. Bei Fragen wenden Sie sich an Ihren Invacare-Fachhändler. Dies stellt sicher, dass die Motoren nur dann entkuppelt werden, wenn eine Begleitperson den Rollstuhl gegen unbeabsichtigtes Wegrollen sichern kann. -
Seite 84: Motor Auskuppeln
Invacare® Storm®⁴-Serie Motor einkuppeln: An jedem Motor befindet sich ein Kupplungsdrehknopf, mit dem der jeweilige Motor ein- und ausgekuppelt werden kann. Motor auskuppeln: Kupplungsdrehknopf A gegen den Uhrzeigersinn drehen. Der Motor ist eingekuppelt. Bitte beachten, zum Fahren müssen immer beide Motoren eingekuppelt sein! 6.9.2 Motoren auskuppeln (True Track®... - Seite 85 Verwenden Motor auskuppeln: VORSICHT! Gefahr durch unkontrolliertes Wegrollen des Fahrpult ausschalten. Elektrofahrzeugs – Wenn die Motoren ausgekuppelt sind (Schiebebetrieb im Freilauf), sind die elektromagnetischen Motorbremsen außer Funktion. Beim Abstellen des Elektrofahrzeugs sind die Hebel zum Ein- und Auskuppeln der Motoren in jedem Fall fest in die Position „FAHREN“...
-
Seite 86: Elektrik
12 Stunden dauern, bis die Batterien wieder vollständig der gesamten elektrischen Anlage ausgetauscht werden. aufgeladen sind. Der Austausch muss von einem Invacare-Fachhändler • Wenn die Batterieanzeige den Bereich der roten LED erreicht, vorgenommen werden. Den Sicherungstyp finden Sie in 11 laden Sie die Batterien für mindesten 16 Stunden, unabhängig... -
Seite 87: Batterien Laden
Bitte verwenden Sie immer nur Ladegeräte der Klasse 2. Solche Verletzungsrisiko durch Kurzschluss und Ladegeräte dürfen beim Ladevorgang unbeaufsichtigt gelassen Stromschlag, wenn das Ladegerät beschädigt werden. Alle Ladegeräte, die von Invacare mitgeliefert werden, worden ist! erfüllen dieses Erfordernis. – Ladegerät nicht verwenden, wenn es auf den Boden •... -
Seite 88: So Trennen Sie Das Elektrofahrzeug Nach Dem Laden Vom Ladegerät
Invacare® Storm®⁴-Serie • Gel- und AGM-Batterien sind wartungsfrei. Alle WARNUNG! Leistungsprobleme sollten durch einen richtig geschulten Verletzungsrisiko, wenn Sie den Rollstuhl Techniker für Elektrofahrzeuge behandelt werden. während des Ladens benutzen – Versuchen Sie NICHT gleichzeitig die Batterien zu 7.2.6 Anweisungen zum Verwenden der Batterien laden und den Rollstuhl zu benutzen. -
Seite 89: Batterien Transportieren
Elektrik • 7.2.8 Allgemeine Hinweise zum Umgang mit Um eine Beschädigung der Batterien zu vermeiden, lassen Sie niemals zu, dass sie vollständig entladen werden. Fahren Sie Batterien nicht mit stark entladenen Batterien, wenn es nicht unbedingt • Verwenden Sie niemals Batterien unterschiedlicher Hersteller erforderlich ist, da dies die Batterien stark belastet und ihre oder Technologien und keine Batterien mit stark abweichenden Lebensdauer deutlich verringert. - Seite 90 Transportieren Sie beschädigte Batterien nur in geeigneten säurefesten Behältern. • Reinigen Sie alle mit Säure in Kontakt gekommenen Gegenstände mit reichlich Wasser. Verbrauchte oder beschädigte Batterien richtig entsorgen Verbrauchte und beschädigte Batterien werden von ihrem Sanitätshaus oder der Firma Invacare zurückgenommen. 1529687-R...
-
Seite 91: Transport
Transport 8.2 Verladen des Elektrofahrzeugs in ein 8 Transport Fahrzeug 8.1 Transport — allgemeine Informationen WARNUNG! Es besteht die Gefahr, dass das Elektrofahrzeug VORSICHT! umkippt, wenn der Fahrer im Elektrofahrzeug Verletzungsrisiko bzw. Sachschäden falls sitzt, während es in ein andere Fahrzeug verladen ein Elektrorollstuhl, der mit einem Tisch wird ausgestattet ist, in einem Transportfahrzeug... -
Seite 92: Den Elektrorollstuhl Als Sitz In Einem Fahrzeug Verwenden
Invacare® Storm®⁴-Serie WARNUNG! WARNUNG! Verletzungsrisiko und Gefahr einer Beschädigung Gefahr schwerer Verletzungen oder Todesgefahr des Elektrofahrzeugs Wenn ein Elektrorollstuhl mithilfe von Wenn das Elektrofahrzeug mit einer Hebevorrichtung Vierpunkt-Befestigungssystemen eines Drittanbieters in das Fahrzeug verladen wird und die Fernbedienung gesichert wird und das Leergewicht des Elektrorollstuhls eingeschaltet ist, besteht das Risiko, dass das Gerät... - Seite 93 Transport WARNUNG! VORSICHT! Verletzungsgefahr Es besteht Verletzungsgefahr, wenn der Sicherheitsgurte dürfen nur verwendet werden, wenn Elektrorollstuhl während der Verwendung als das Gewicht des Rollstuhlbenutzers 22 kg oder mehr Fahrzeugsitz nicht ordnungsgemäß befestigt ist. – Wenn möglich, sollte der Benutzer statt des beträgt.
-
Seite 94: Das Elektrofahrzeug In Einem Fahrzeug Sichern
Das entsprechende Zubehör ist in manchen Ländern möglicherweise im Lieferumfang des Elektrorollstuhls enthalten, kann jedoch in anderen Ländern auch als optionales Zubehör bei Invacare erworben werden. Dieser Elektrorollstuhl entspricht den Anforderungen der Norm ISO 7176-19 und darf in Verbindung mit einem entsprechend der Norm ISO 10542 getesteten und zugelassenen Befestigungssystem als Fahrzeugsitz verwendet werden. -
Seite 95: So Wird Der Benutzer Im Rollstuhl Gesichert
Bei Kollisionen kann dies zur Überstreckung des ausgestattet ist, ist dies kein Ersatz für den Nackens führen. ordnungsgemäßen Fahrzeug-Sicherheitsgurt gemäß – Eine Kopfstütze muss installiert sein! Die von Invacare ISO 10542. Benutzen Sie immer den im Fahrzeug optional zu diesem Rollstuhl mitgelieferte Kopfstütze installierten Sicherheitsgurt. -
Seite 96: Transport Des Elektrorollstuhls Ohne Benutzer
– Wenn Sie Ihren Elektrorollstuhl in einem Der Beckengurt sollte ungehindert und nicht zu locker im Bereich Transportfahrzeug nicht sicher befestigen können, rät zwischen Becken und Oberschenkel des Benutzers anliegen. Der Invacare von einem Transport ab. optimale Winkel des Beckengurtes zur Horizontale liegt zwischen 1529687-R... -
Seite 97: Hintere Abdeckung Öffnen
Sie nicht an den Batteriepolen Invacare empfiehlt ausdrücklich, zusätzlich die Batterien arbeiten. abzuklemmen oder auszubauen. Siehe „Entfernen der Batterien“. • Invacare empfiehlt dringend, den Elektrorollstuhl am Boden des VORSICHT! Transportfahrzeugs zu sichern. Quetschgefahr 8.4.1 Hintere Abdeckung öffnen Die Batterien sind sehr schwer. -
Seite 98: Batterien Entfernen/Einsetzen
Invacare® Storm®⁴-Serie Die hintere Abdeckung entfernen (siehe Beschreibung in Kapitel 8.4.1 Hintere Abdeckung öffnen, Seite 97. Die beiden Sperrriegel (3) nach innen drücken und die Batterieklappe öffnen. Den Schnappverschluss (1) neben dem Leistungsmodul nach hinten ziehen. Das Leistungsmodul mit der Halterung anheben und die Halterung von der Batterieklappe entfernen. -
Seite 99: Batterien Entfernen
Transport Batterien entfernen: Die Batterien zugänglich machen (siehe Beschreibung in Kapitel 8.4.2 Batterien zugänglich machen, Seite 97. Die Polkappen (1) von der freiliegenden Batterie (3) entfernen. Die Polschrauben unter den Polkappen mit einem 11-mm-Steckschlüssel herausschrauben. Das Verbindungskabel (4) und das Sicherungskabel (2) trennen. Die Batterie aus dem Batterieträger heben. -
Seite 100: Wartung
Der Begriff „Instandhaltung“ steht für jede Tätigkeit, die das der Serviceanleitung zu diesem Elektrofahrzeug. Die Serviceanleitung Elektrofahrzeug in gutem Zustand erhält sowie dessen Fahrtüchtigkeit kann bei Invacare bestellt werden. Sie enthält jedoch Anweisungen für gewährleistet. Die Instandhaltung umfasst verschiedene Bereiche speziell ausgebildete Servicetechniker und beschreibt Arbeitsschritte, wie das tägliche Reinigen, Inspektionen, Reparaturen und... -
Seite 101: Wöchentlich
Wartung 9.3.2 Wöchentlich Nichtbestehen Maßnahme bei nicht bestandener Komponente Prüfarbeiten Inspektion Komponente Prüfarbeiten Überprüfung Batterien Ladezustand der Batterien Batterien Armlehnen/Seitenteile Die Schraube oder den Überprüfen, dass überprüfen. Informationen über aufladen (siehe Klemmhebel zur Fixierung Armlehnen fest in die Batterieladezustandsanzeige Kapitel 7.2.3 der Armlehne festziehen den Halterungen siehe Handbuch des Fahrpults. -
Seite 102: Monatlich
Invacare® Storm®⁴-Serie 9.3.3 Monatlich Maßnahme bei nicht bestandener Komponente Prüfarbeiten Überprüfung Nichtbestehen Den Reifen auf den Überprüfen, dass korrekten Druck die Reifen auf den Komponente Prüfarbeiten Inspektion aufpumpen (siehe Kapitel korrekten Druck Alle Auf Schäden und Verschleiß Wenden Sie 11 Technische Daten, aufgepumpt sind. -
Seite 103: Ausgeführte Inspektionen
Wartung 9.3.4 Ausgeführte Inspektionen Es wird mit Stempel und Unterschrift bestätigt, dass alle im Inspektionsplan der Wartungs- und Reparaturanleitung aufgeführten Arbeiten ordnungsgemäß ausgeführt wurden. Die Liste der auszuführenden Inspektionsarbeiten befindet sich in der Serviceanleitung, erhältlich bei Invacare. 1. Jahresinspektion Übergabeinspektion Stempel des Fachhändlers / Datum / Unterschrift... -
Seite 104: Kurzzeitlagerung
Invacare® Storm®⁴-Serie 4. Jahresinspektion 5. Jahresinspektion Stempel des Fachhändlers / Datum / Unterschrift Stempel des Fachhändlers / Datum / Unterschrift 9.4 Kurzzeitlagerung eine längere Lebensdauer Ihres Rollstuhls und der Batterien zu gewährleisten. Wenn ein schwerwiegender Fehler erkannt wird, wird Ihr Elektrofahrzeug durch zahlreiche Sicherheitsmechanismen geschützt. -
Seite 105: Vorbereiten Des Elektrorollstuhls Für Die Verwendung
Vorbereiten des Elektrorollstuhls für die Verwendung • Schließen Sie die Batterieversorgung erneut an das Leistungsmodul an. • Laden Sie die Batterien vor Verwendung auf. Entfernen Sie das Batteriekabel (1) von dem Leistungsmodul. • Lassen Sie den Elektrorollstuhl durch einen autorisierten Invacare-Händler überprüfen. 1529687-R... -
Seite 106: Reparaturarbeiten
Nachfolgend werden Wartungs- und Reparaturarbeiten beschrieben. Voraussetzungen: Zu den Ersatzteilspezifikationen sehen Sie bitte 11 Technische Daten, • Innensechskantschlüssel 6 mm Seite111 , oder die Serviceanleitung, erhältlich bei Invacare (sehen • Drehmomentschlüssel Sie hierzu die Adressen und Telefonnummern am Ende dieser •... -
Seite 107: Reifenpanne Beheben (Antriebsrad Mit True Track® Plus-Motor Und Luftreifen)
Wartung Der Einbau geschieht in umgekehrter Reihenfolge. Achten Wenn der alte Schlauch repariert und wieder eingesetzt Sie darauf, dass das Rad auf der gleichen Seite und in werden soll und bei der Reparatur nass geworden ist, kann der gleichen Laufrichtung wieder eingesetzt wird, wie es es den Einbau erleichtern, den Schlauch mit etwas Talkum ausgebaut wurde. -
Seite 108: Rad Abmontieren
Invacare® Storm®⁴-Serie Schlauch in den Reifen einsetzen. Felgenhälften wieder einlegen. Schrauben wieder einsetzen und leicht anziehen. Schlauch mit etwas Luft füllen. Schrauben mit 25 Nm festziehen. Genauen Sitz der Laufdecke kontrollieren. Reifen auf den vorgeschriebenen Luftdruck aufpumpen. Siehe 11 Technische Daten, Seite111 . - Seite 109 Wartung Fahrzeug aufbocken und zum Abstützen einen Holzklotz darunter legen. Kunststoffkappe (1) entfernen. Mutter (2) mit dem Maulschlüssel lösen und entfernen. Unterlegscheibe (3) entfernen. Rad von der Gabel herunternehmen. Der Wiedereinbau erfolgt in umgekehrter Reihenfolge. Achten Sie darauf, dass das Rad auf der gleichen Seite und in der gleichen Laufrichtung wieder eingebaut wird, wie es ausgebaut wurde.
-
Seite 110: Nach Dem Gebrauch
• Elektrische Bauteile und Leiterplatten werden als Elektronikschrott entsorgt. • Leere oder beschädigte Batterien können bei Ihrem Sanitätshaus oder bei Invacare zurückgegeben werden. • Die Entsorgung muss gemäß den jeweiligen nationalen gesetzlichen Bestimmungen erfolgen. • Fragen Sie bei der Stadt- oder Gemeindeverwaltung nach den örtlichen Entsorgungsunternehmen. -
Seite 111: Technische Daten
Technische Daten 11 Technische Daten 11.1 Technische Daten Die folgenden technischen Daten gelten für eine Standardkonfiguration oder sind maximal erreichbare Werte. Diese können sich durch das Anbringen von Zubehör ändern. Genaue Angaben zu diesen Änderungen finden Sie in den Abschnitten zum jeweiligen Zubehör. Es ist zu beachten, dass die Messwerte mitunter um bis zu ±... - Seite 112 Invacare® Storm®⁴-Serie Antriebsradreifen • • Reifentyp 3.00 - 8" Luft, pannengeschützt oder pannensicher Trelleborg 8" x 3.00 Luft oder pannengeschützt Reifendruck Der empfohlene maximale Reifendruck in bar oder kPa ist auf der Seitenwand des Reifens oder der Felge angegeben. Falls mehrere Werte angegeben sind, gilt jeweils der niedrigere Wert der entsprechenden Einheit.
- Seite 113 Technische Daten Fahreigenschaften • Spurkreis 1100 mm • Wendekreis 1500 mm • Reichweite gemäß ISO 7176-4 36 km (Storm4) • 42 km (Storm4 X-plore) • 59 km (Storm4 True Track) Abmessungen nach ISO 7176-15 Sitztyp Standard Easy-Adapt Matrx • • •...
- Seite 114 Invacare® Storm®⁴-Serie Abmessungen nach ISO 7176-15 Sitztyp Standard Easy-Adapt Matrx • • Rückenwinkel 80°, 90°, 97,5°, 105°, 85°...125° 112,5°, 120° (man.) • Armlehnenhöhe 250 – 340/290 – 380 mm • Armlehnentiefe 325 mm • Horizontale Position der Achse 115 mm •...
- Seite 115 Technische Daten Abmessungen nach ISO 7176-15 Sitztyp RECARO Optimist Modulite • Sitzhöhe (ohne Lifter) 450/480 mm • • • Sitzbreite 490–530 mm s. Herstellerangaben 380 mm (380 – 430 mm) • 430 mm (430 – 480 mm) • 480 mm (480 – 530 mm) •...
- Seite 116 Invacare® Storm®⁴-Serie Gewicht • Leergewicht mind. 174 kg Gewicht der Bauteile • Batterien ca. 24,5 kg pro Batterie Nutzlast • Max. Nutzlast 150 kg Achslasten • Max. Achslast vorne 200 kg • Max. Achslast hinten 300 kg Schutzart IPX4 gibt an, dass das elektrische System gegen Spritzwasser geschützt ist.
- Seite 117 Technische Daten Abhängig von den Maßen des Sitzes. Siehe die Herstellerangaben auf www.ajstole.dk Das tatsächliche Leergewicht hängt von der Ausstattung des Elektrofahrzeugs ab. Jedes Invacare-Elektrofahrzeug wird beim Verlassen des Werks gewogen. Das gemessene Leergewicht (einschließlich Batterien) finden Sie auf dem Typenschild.
- Seite 118 Notizen...
- Seite 119 Notizen...
- Seite 120 Invacare Verkaufsadressen Belgium & Luxemburg: Deutschland: Schweiz / Suisse / Svizzera: Österreich: Invacare nv Invacare GmbH, Invacare AG Invacare Austria GmbH Autobaan 22 Alemannenstraße 10 Benkenstrasse 260 Herzog Odilostrasse 101 B-8210 Loppem D-88316 Isny CH-4108 Witterswil A-5310 Mondsee Tel: (32) (0)50 83 10 10...
