jusqu'à ce que la touche SET soit appuyée. Par la suite, la pression de
SET permet de sortir du menu manuel.
Quand la commande pompe ON ou pompe OFF est actionnée, la com-
munication est donnée à l'écran.
Si ce mode de fonctionnement se prolonge durant plus de 5' sans flux
hydraulique, la machine se place en alarme pour surchauffe et signale
l'erreur PH. Une fois l'erreur PH déclenchée, le réarmement peut unique-
ment s'effectuer en mode automatique. Le temps de réarmement est de
15' ; en cas d'erreur PH déclenchée plus de 6 fois de suite, le temps de
réarmement augment à 1 h. Après réarmement, la pompe reste en stop
jusqu'à son redémarrage au moyen des touches "MODE" "-" "+" .
7.4.1 - État:
Affiche l'état de la pompe.
7.4.2 - RI: Paramétrage vitesse
Règle la vitesse du moteur en rpm. Permet de forcer le nombre de tours
à une valeur pré-établie.

7.4.3 - VP: Affichage de la pression

Pression de l'installation mesurée en [bar] ou [psi] en fonction de l'unité
de mesure paramétrée.

7.4.4 - VF: Affichage du flux

Si le capteur de flux est sélectionné, il permet d'afficher le flux présent
dans l'unité de mesure choisie. L'unité de mesure peut être [l/min] ou
[gal/min], voir parag. 7.5.4 - MS : Système de mesurage.
7.4.5 - PO: Affichage de la puissance absorbée
Puissance absorbée par l'électropompe en [kW].
Sous le symbole de puissance mesurée PO, un symbole circulaire cligno-
tant peut apparaître. Ce symbole indique la pré-alarme de dépassement
de la puissance maximum autorisée.

7.4.6 - C1: Affichage du courant de phase

Courant de phase du moteur en [A].
Sous le symbole de courant de phase C1, un symbole circulaire cligno-
tant peut apparaître. Ce symbole indique la pré-alarme de dépassement
du courant maximum autorisé. Si le symbole clignote régulièrement, cela
entend que la protection contre le courant excessif du moteur entre en
fonction et que la protection sera probablement activée.

7.4.7 - RS : Affichage de la vitesse de rotation

Vitesse de rotation du moteur, en rpm.
7.4.8 - TE: Affichage de la température du dissipateur

7.5 - Menu Installateur

Depuis le menu principal, garder appuyées simultanément les touches «
MODE » et « SET » et « - » jusqu'à ce que le premier paramètre
du menu installateur s'affiche à l'écran (ou utiliser le menu de sélection
en appuyant sur + ou -). Le menu permet d'afficher et de modifier
les différents paramètres de configuration : la touche MODE permet de
faire défiler les pages du menu, les touches + et - permettent
respectivement d'augmenter et de diminuer la valeur du paramètre en
objet. Pour sortir du menu actuel et revenir au menu principal,
appuyer sur SET.
7.5.1 - RP: Paramétrage de la diminution de pression pour redémar-
rage
Exprime la diminution de pression par rapport à la valeur de SP qui lance
le redémarrage de la pompe.
Par exemple, si la pression de paramétrage est de 3,0 [bar] et que RP est
de 0,5 [bar], le redémarrage se fait à 2,5 [bar].
RP peut être paramétré d'un minimum de 0,1 à un maximum de 1 [bar].
Dans certaines conditions particulières (par exemple lors d'un
point de paramétrage inférieur au RP), il peut être limité automatique-
ment.Pour faciliter les opérations de l'utilisateur, la page de paramétrage
de RP affiche également, en la surlignant sous le symbole RP, la
pression effective de redémarrage, comme indiqué à la Figure 18.

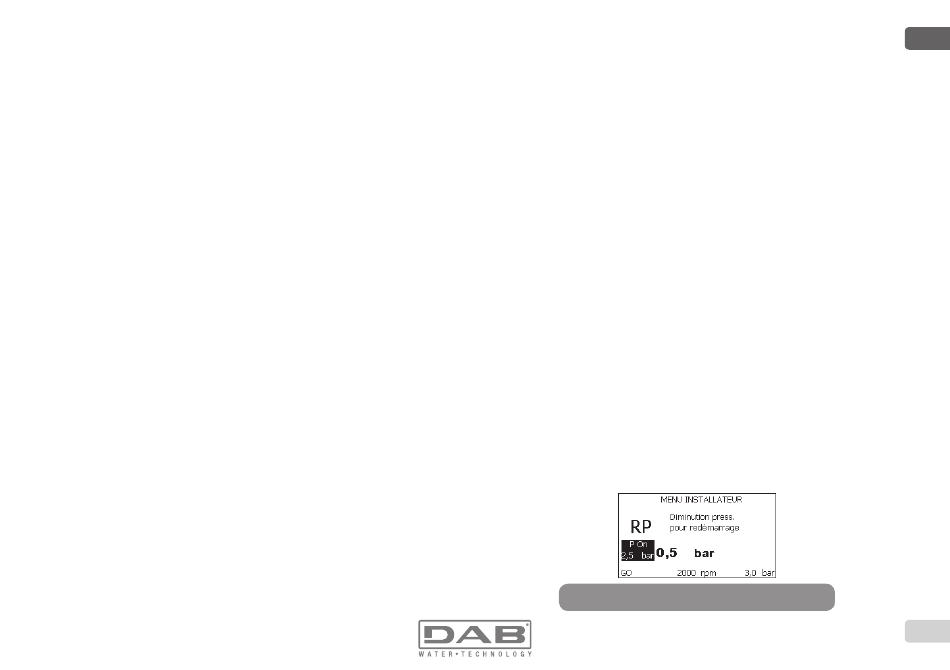

Figure 18 : Réglage de la pression de redémarrage
