Montage
Verdrahtung
62/82
Siemens
Smart Infrastructure
5

Handhabung

5.1

Montage und Installation

· Der Thermostat muss im Raum an einem sauberen und trockenen Ort montiert und
darf Tropf- oder Spritzwasser nicht ausgesetzt werden
Siehe hierzu auch die dem Thermostaten beigefügte Montageanleitung (M3181..
or M3183..).
·
Verdrahtung, Schutz und Erdung des Thermostaten müssen den örtlichen
Vorschriften entsprechen.
Warnung!
Kein interner Leiterschutz für Versorgungsleitungen zu externen
Verbrauchern (Q1, Q2, Q3, Yx or Yxx)
Verletzungs- und Brandrisiko wegen Kurzschlüssen!
·
Beachten Sie die lokalen Richtlinien für Leitungsdurchmesser hinsichtlich des
installierten Überstromschutz an.
·
Die Speiseleitung muss mit einer externen Sicherung oder einem
Leistungsschalter abgesichert sein (max. 10 A). Für US-Installationen Class 2
Speisungen verwenden.
·
Die Kabel zum Thermostaten, zum Ventilator und den Ventilantrieben führen
Netzspannung AC 230 V und müssen entsprechend bemessen sein
·
Es dürfen nur Ventilantriebe eingesetzt werden, die für AC 230 V und
RDG100../RDG110../ RDG160T zugelassen sind, wenn AC 230 V mit der L-
Klemme verbunden ist.
·
Nur 3-stufige Ventilatoren mit AC 24 V an RDG160TU verwenden.
·
Die Kabel zu den Eingängen X1-M/X2-M und D1-GND müssen isoliert werden
falls die Unterputzdose AC 230 V-Netzspannung führt
·
Bei den RDG100.. und RDG110.. führen die Eingänge X1-M und X2-M Netz-
spannungspotential. Falls die Fühlerkabel verlängert werden, müssen sie für
Netzspannung geeignet sein
·
Die Eingänge X1-M, X2-M oder D1-GND verschiedener Geräte (z.B.
Sommer/Winter-Umschalter) dürfen parallel zu einem externen Schalter
angeschlossen werden. Bei der Bemessung dieses Schalters ist der gesamte
maximale Kontaktabfragestrom zu berücksichtigen
·
Wählbare Relais-Funktion (RDG160T..). Beachten Sie den max. Strom an den
Relais.
·
Bevor der Thermostat von seiner Montageplatte entfernt wird, muss die
Spannungszufuhr abgeschaltet werden!
RDG100..., RDG110..., RDG160T... Basisdokumentation

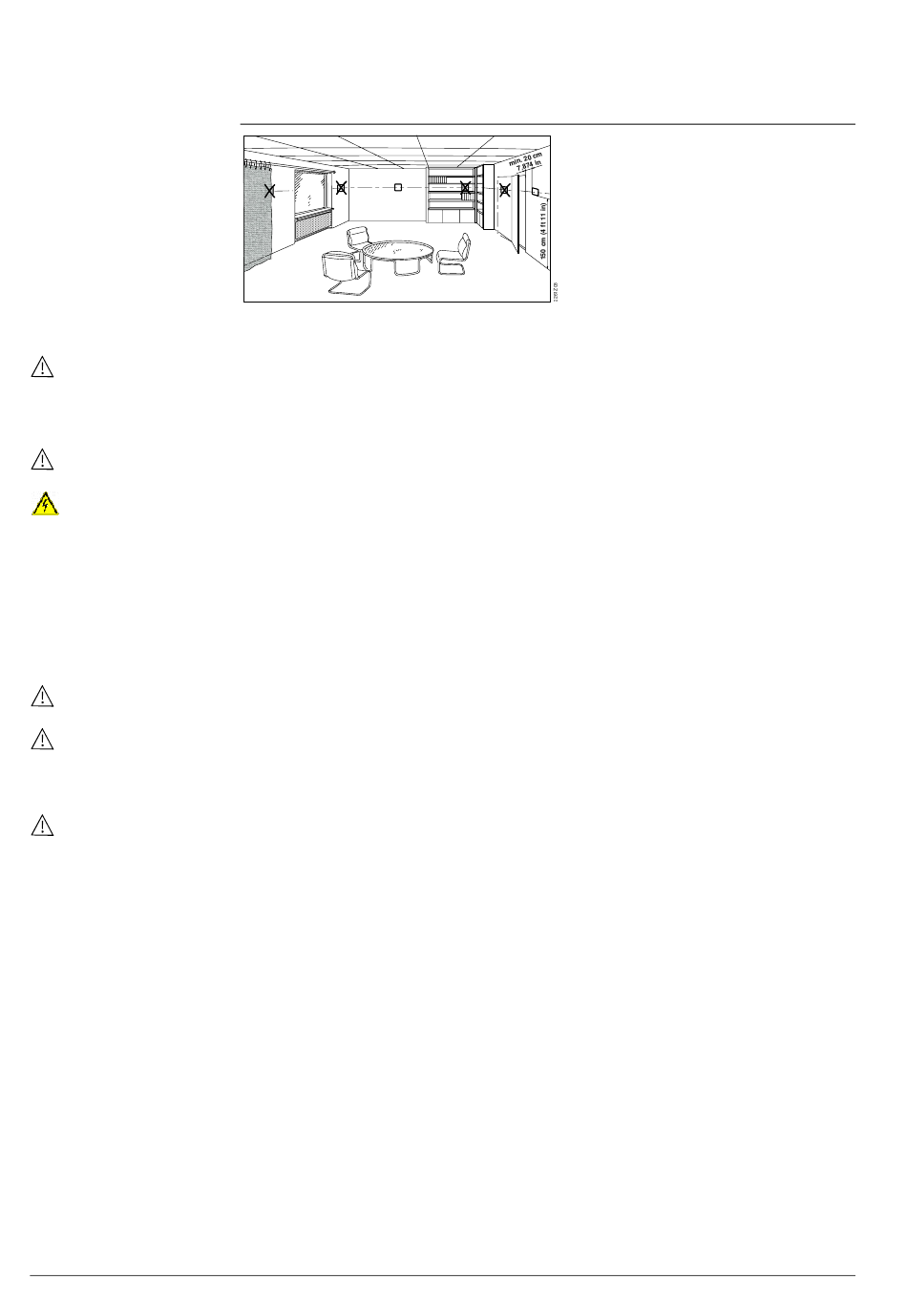

Das Gerät darf nicht in Nischen oder
Regalen, nicht hinter Gardinen,
oberhalb oder in der Nähe von
Wärmequellen montiert oder diekter
Sonneneinstrahlung ausgesetzt werden.
Montagehöhe über dem Fussboden ist
ca. 1,5 m (5 feet).
