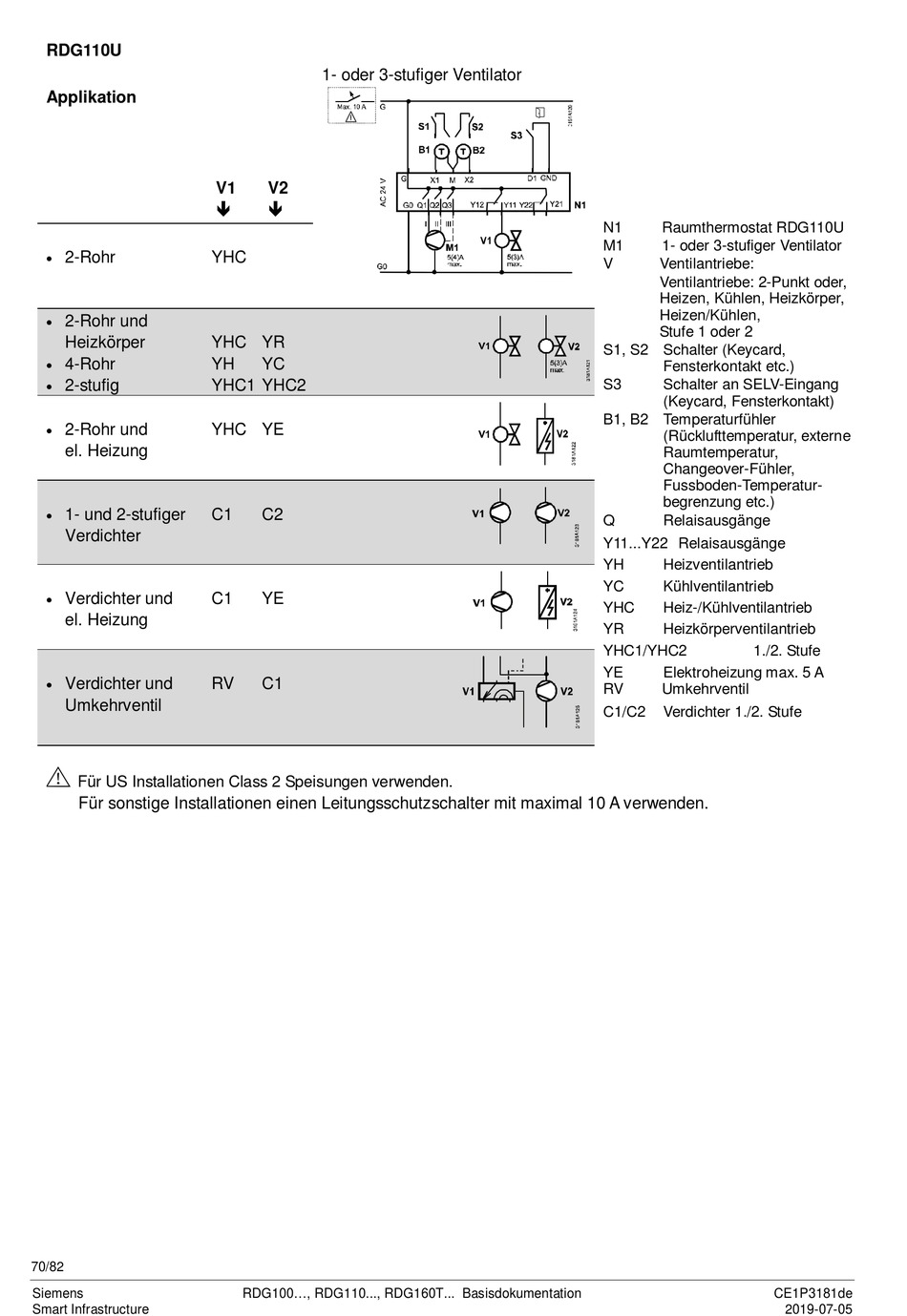

RDG110U
Applikation
·
2-Rohr
·
2-Rohr und
Heizkörper
·
4-Rohr
·
2-stufig
·
2-Rohr und
el. Heizung
·
1- und 2-stufiger
Verdichter
·
Verdichter und
el. Heizung
·
Verdichter und
Umkehrventil
Für US Installationen Class 2 Speisungen verwenden.
Für sonstige Installationen einen Leitungsschutzschalter mit maximal 10 A verwenden.
70/82
Siemens
Smart Infrastructure
1- oder 3-stufiger Ventilator
V1 V2
ê ê
YHC
YHC YR
YH YC
YHC1 YHC2
YHC YE
C1 C2
C1 YE
RV C1
RDG100..., RDG110..., RDG160T... Basisdokumentation
N1 Raumthermostat RDG110U
M1 1- oder 3-stufiger Ventilator
V Ventilantriebe:
Ventilantriebe: 2-Punkt oder,
Heizen, Kühlen, Heizkörper,
Heizen/Kühlen,
Stufe 1 oder 2
S1, S2 Schalter (Keycard,
Fensterkontakt etc.)
S3 Schalter an SELV-Eingang
(Keycard, Fensterkontakt)
B1, B2 Temperaturfühler
(Rücklufttemperatur, externe
Raumtemperatur,
Changeover-Fühler,
Fussboden-Temperatur-
begrenzung etc.)
Q Relaisausgänge
Y11...Y22 Relaisausgänge
YH Heizventilantrieb
YC Kühlventilantrieb
YHC Heiz-/Kühlventilantrieb
YR Heizkörperventilantrieb
YHC1/YHC2 1./2. Stufe
YE Elektroheizung max. 5 A
RV Umkehrventil
C1/C2 Verdichter 1./2. Stufe
