Siemens RDG100 Basisdokumentation Seite 43

Raumthermostate mit lcd für wandmontage
Vorschau ausblenden Andere Handbücher für RDG100:
Inhaltsverzeichnis

Werbung

PWM für thermische
Ventilantriebe
Hinweis:
PWM für elektrische
Heizung
Hinweis!
DC 0...10 V-
Steuerung
DC 0...10 V
für Ventilantriebe
DC 0...10 V
für elektrische Heizung
Hinweis!
L
G
Y
DC 0 ... 10 V
G0
N
Siemens
Smart Infrastructure
Für thermische Ventilantriebe ist die Laufzeit auf 240 Sekunden einzustellen.
·
Das PWM-Signal darf nie auf einen elektromotorischen Antrieb gegeben werden
·
Der exakte Parallellauf von 2 oder mehr thermischen Ventilantrieben kann nicht
gewährleistet werden. Werden mehrere Ventilatorkonvektoren durch den
gleichen Thermostaten angesteuert, sollten elektromotorische Antriebe mit
Ein/Aus- oder 3-Punkt-Steuerung eingesetzt werden
Für elektrische Heizungen ist die Laufzeit auf 90 Sekunden zu stellen.
Um den Abbrand mechanischer Kontakte durch häufiges Schalten zu vermeiden,
sollte anstelle eines Relais oder Schütz ein Stromventil verwendet werden.
Für PWM muss die Integralzeit (P35) auf 0 gesetzt werden.
Diese Funktion steht nur beim RDG160T.. zur Verfügung.
Der von der PI-Regelung aufgrund der aktuellen Raumtemperatur und des
Sollwerts berechnete Bedarf wird als stetiges DC 0...10 V-Signal über Y10 und
Y20 an den Ventilantriebausgegeben.
Bei Applikationen mit 3-stufigem Ventilator kann die elektrische Heizung nur über
den DC-Ausgang gesteuert werden.
·
Der von der PI-Regelung aufgrund der aktuellen Raumtemperatur und des
Sollwerts berechnete Bedarf wird als stetiges DC 0...10 V-Signal über
Y20ausgegeben
·
Der Signalwandler (SEM61.4) wandelt das DC 0...10 V-Signal in AC 24 V-PDM-
Impulse für das Stromventil um
·
Das Stromventil (SEA45.1) liefert an die elektrische Heizung gepulsten Strom
von AC 50...660 V
Bei Applikationen mit ECM-Ventilator (DC-Signal) kann die Elektroheizung beim
RDG160T.. mit dem 2-Punkt-Ausgang (Q2) durch Setzen von P47 = 1 angesteuert
werden.
Adaptive Temperaturkompensation: siehe Kapitel 4.7.4.
FF
G
Y
E
F...
PWM
N1
U1
AC 24 V
G0
Y1 G
Y1
G
L
Y1
Q
K...
5.7 kW
max.

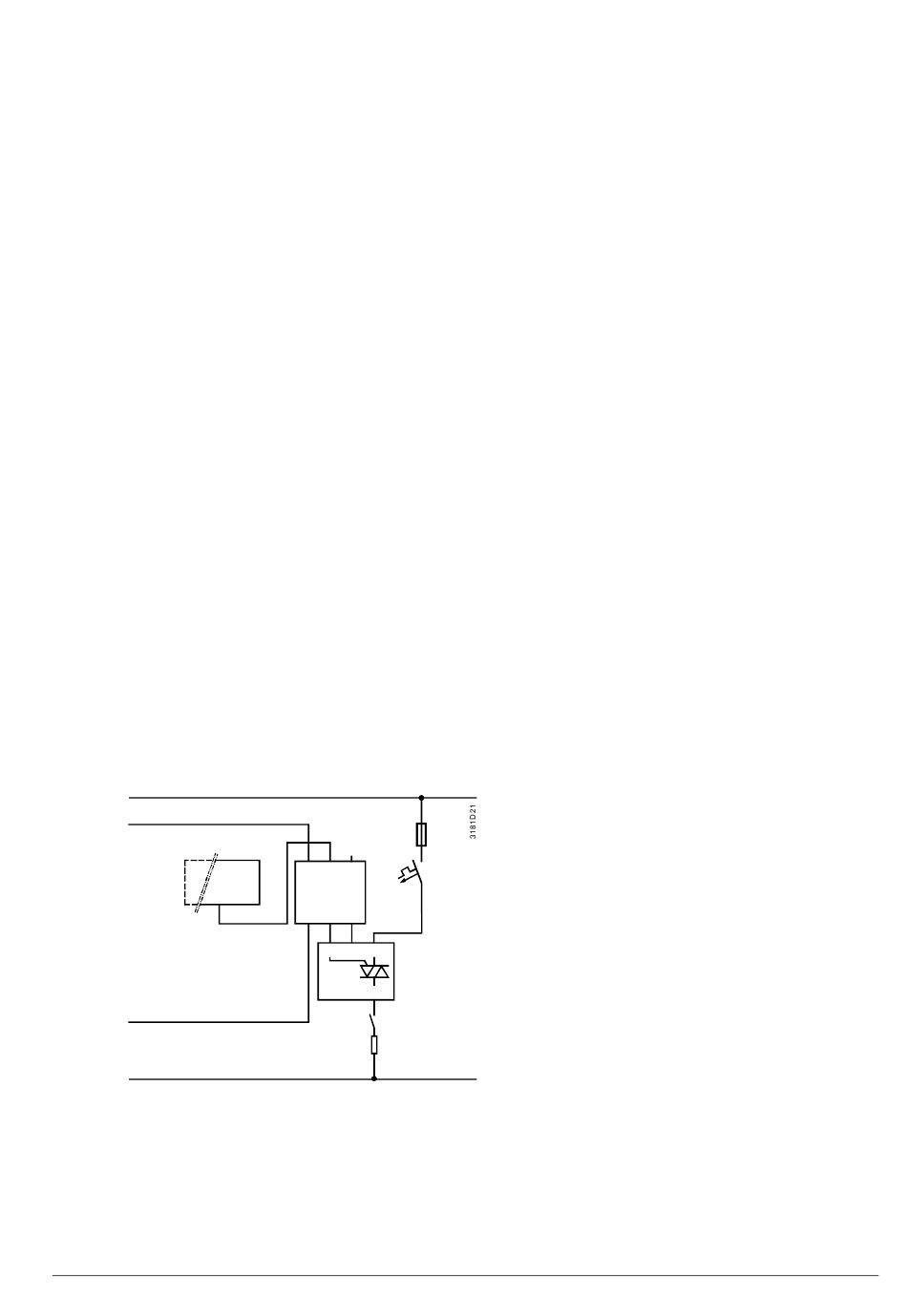

RDG100..., RDG110..., RDG160T...
N1
RDG160T..
U1
Signalwandler SEM61.4 (siehe Datenblatt N5102)
Y1
Stromventil SEA45.1 (siehe Datenblatt N4937)
K...
Sicherheitskreis (z.B. Sicherheitsthermostat und
Temperaturbegrenzer)
FF
Sehr schnelle Sicherung
F...
Überstromauslöser
Basisdokumentation
43/82
CE1P3181de
2019-07-05
