s
Ausgabe 5.0
CE1N3191de
2016-09-21

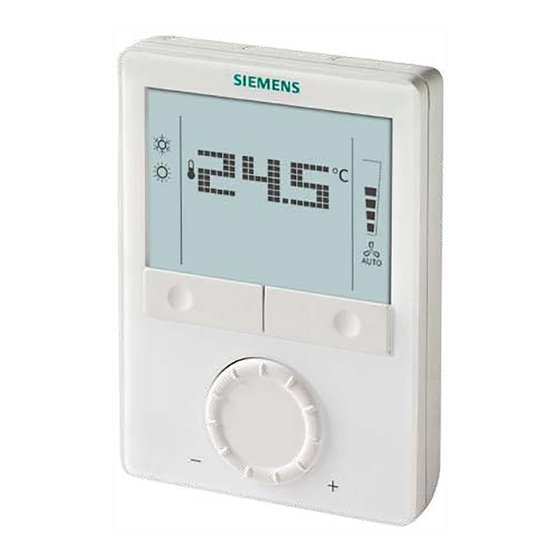

Raumthermostaten mit
KNX-Kommunikation
– Für Ventilatorkonvektor-Applikationen
– Für Universalapplikationen
– Zur Verwendung mit Verdichtern mit Direktverdampfer
KNX Buskommunikation (S-Mode und LTE-Mode)
Hintergrundbeleuchtete Anzeige
2P-/ PI-/ P-Regelung
Ausgänge für Ein/Aus, PWM, 3-Punkt- oder DC 0...10 V-Regelung
Ausgänge für 3- oder 1-stufigen oder DC 0...10 V-Ventilator
3 multifunktionale Eingänge für Keycard-Kontakt, externen Fühler etc.
Betriebsarten: Komfort, Economy und Schutzbetrieb
Ventilatordrehzahl automatisch oder manuell
Automatische oder manuelle Umschaltung Heiz-/Kühlbetrieb
Minimale oder maximale Begrenzung des Raumtemperatursollwerts
Regelung abhä ngig von Raum- oder Rücklauftemperatur
Wählbare Relais-Ausgangsfunktionen (RDG16..KN)
Eingebauter Feuchtefühler und Feuchteregelung (RDG165KN)
Einstellbare Inbetriebsetzungs- und Regelparameter
Inbetriebnahme mit Synco ACS, ETS oder lokalem HMI
Integration in Synco
Integration in Desigo über Gruppenadressierung (ETS) oder Individual Addressing
Integration in Drittsystem über Gruppenadressierung (ETS)
Betriebsspannung:
RDG100KN: AC 230 V
RDG16..KN: AC 24 V
3
RDG100KN
RDG160KN
RDG165KN
Building Technologies
191
Werbung
Verwandte Anleitungen für Siemens RDG100KN
Inhaltszusammenfassung für Siemens RDG100KN
- Seite 1 Inbetriebnahme mit Synco ACS, ETS oder lokalem HMI Integration in Synco Integration in Desigo über Gruppenadressierung (ETS) oder Individual Addressing Integration in Drittsystem über Gruppenadressierung (ETS) Betriebsspannung: RDG100KN: AC 230 V RDG16..KN: AC 24 V Ausgabe 5.0 CE1N3191de Building Technologies 2016-09-21...
- Seite 2 Ventilatorkonvektoren über Ein/Aus- oder stetige/DC-Steuerausgänge: 2-Rohr-Anlagen 2-Rohr-Anlagen mit elektrischer Heizung 2-Rohr-Anlagen und Heizkörper /Fussbodenheizung 4-Rohr-Anlagen 4-Rohr-Anlagen mit elektrischer Heizung (RDG100KN) 2-stufige Heiz- oder Kühlsysteme Kühldecken/Deckenheizung (oder Heizkörper) über 2-Punkt oder stetige/DC- Steuerausgänge: Kühldecke/Deckenheizung ...
- Seite 3 Neuladen der Werkseinstellungen für Inbetriebnahme- und Regelparameter KNX-Bus (Klemmen CE+ und CE-) für Kommunikation mit Synco oder KNX- kompatiblen Geräten Aussentemperaturanzeige oder Zeitanzeige über KNX-Bus 3 / 22 Siemens RDG100KN, RDG160KN Raumthermostaten mit KNX-Kommunikation CE1N3191de Building Technologies 2016-09-21...
- Seite 4 Fernkonfiguration über Inbetriebnahme-Tool (Werkseinstellung) Synco ACS ETS Hinweise RDG100KN Um den Steuerausgang von Ein/Aus (Werkseinstellung) auf PWM umzuschalten, ist P46/P47 zu verwenden Um den Steuerausgang von Ein/Aus auf 3-Punkt umzuschalten, sind die DIP- Schalter 4 und 5 zu verwenden RDG16..KN...
- Seite 5 Kühlventilantrieb Raumtemperaturfühler (optional) Elektroheizung Umschaltfühler (optional) Steuerausgänge Ventilator RDG100KN Ein/Aus, PWM, 3Punkt 3-stufig, 1-stufig RDG16..KN DC 0...10 V 3-stufig, 1-stufig, DC 0...10 V Ein/Aus DC 0...10 V 5 / 22 Siemens RDG100KN, RDG160KN Raumthermostaten mit KNX-Kommunikation CE1N3191de Building Technologies 2016-09-21...
- Seite 6 Applikationen, DIP-Einstellungen, Steuerausgänge Kühldecke/ Kühldecke/ Kühldecke/ Deckenheizung Deckenheizung und Deckenheizung Elektroheizung und Heizkörper/ Bodenheizung Mit RDG100KN, RDG16..KN Mit RDG100KN, RDG16..KN Mit RDG100KN, RDG16..KN 2-stufige Kühldecke/ Kühldecke und Kühldecke und Deckenheizung Heizkörper Deckenheizung mit 6-Weg-Kugelhahn YHC1 YHC2 (Version ≥...
- Seite 7 Ausgang Y10/Q1: Heizen oder Heizen/Kühlen Raumtemperaturfühler (optional) Ausgang Y20/Q2: Nur Kühlen (Heizen/Kühlen) YE Elektroheizung D3 Taupunktfühler Steuerausgänge Ventilator RDG16..KN Ein/Aus, DC 0...10 V Gesperrt, DC 0...10 V 7 / 22 Siemens RDG100KN, RDG160KN Raumthermostaten mit KNX-Kommunikation CE1N3191de Building Technologies 2016-09-21...
- Seite 8 Typenübersicht Artikel- Merkmale nummer Betriebs- Anzahl Steuerausgä nge Ventilator Feuchte spannung Ein/Aus 3-Punkt 3-stufig RDG100KN S55770-T163 AC 230 V RDG160KN S55770-T297 AC 24 V RDG165KN S55770-T347 AC 24 V Wählbar: Ein/Aus, PWM oder 3-Punkt (Triac-Ausgänge) Ein/Aus- oder DC-Steuersignal 3-stufiger Ventilator nur wählbar über DC-Steuerausgänge...
- Seite 9 Antriebe vorzuziehen (2-Punkt- oder 3-Punkt-Ansteuerung). Hinweis Für Informationen ü ber die Parallelschaltung mehrerer Stellantriebe verweisen wir Sie auf die Geräteblätter oder zu dieser Auflistung, abhängig davon, welcher Wert tiefer ist. Maximale Anzahl Antriebe in Parallelschaltung bei RDG100KN 6 SS..31.. - (3-Punkt-) Antriebe ...
- Seite 10 Zubehör Beschreibung Typ/Artikelnummer Datenblatt KNX Netzteil 160 mA (Siemens BT LV) 5WG1 125-1AB02 KNX Netzteil 320 mA (Siemens BT LV) 5WG1 125-1AB12 KNX Netzteil 640 mA (Siemens BT LV) 5WG1 125-1AB22 Ausführung Der Raumthermostat besteht aus 2 Teilen: Plastikgehäuse mit Elektronik, Bedienelementen und Raumtemperaturfühler ...
- Seite 11 Morgens (12-Stundenformat) Störung Nachmittags (12-Stundenformat) Relative Feuchtigkeit Temporärer Timer; erscheint, wenn Betriebsart (nur RDG165KN) verlängert wird (verlängerte An-/Abwesenheit) Parameter ü bernehmen Symbol, wenn Raumtemperatur angezeigt wird. Ventilator automatisch 11 / 22 Siemens RDG100KN, RDG160KN Raumthermostaten mit KNX-Kommunikation CE1N3191de Building Technologies 2016-09-21...
- Seite 12 Bei der Bemessung ist der gesamte maximale Kontaktabfragestrom zu berücksichtigen Die Eingänge X1-M und X2-M führen Netzpotential (nur RDG100KN). Fühlerkabel müssen für Netzspannung AC 230 V geeignet sein Wä hlbare Relaisfunktion (RDG16..KN): siehe Basisdokumentation P3191 ...
- Seite 13 RS232 KNX-Schnittstelle (z.B. Siemens N148/UP146/UP152) OCI700, OCI702 USB-KNX-Schnittstelle Eine externe KNX-Busspeisung ist notwendig, wenn ein Raumthermostat Hinweis RDG1..KN direkt über eine KNX-Schnittstelle mit einem Tool (ACS oder ETS) verbunden wird. 13 / 22 Siemens RDG100KN, RDG160KN Raumthermostaten mit KNX-Kommunikation CE1N3191de Building Technologies 2016-09-21...
- Seite 14 Europäischen Richtlinie 2012/19/EU und dürfen nicht als Haushaltsmüll entsorgt werden. Entsorgen Sie das Gerät über die dazu vorgesehenen Kanäle. Beachten Sie die örtliche und aktuell gültige Gesetzgebung. 14 / 22 RDG1…KN, Raumthermostaten mit KNX-Kommunikation Siemens CE1N3191de Building Technologies 2016-09-21...
- Seite 15 3,75 kV, verstärkte Isolation Funktion der Eingänge Wä hlbar Externer Temperaturfühler, Heiz-/Kühl- X1: P38 Umschaltfühler, Betriebsart-Umschaltkontakt, X2: P40 Taupunktwächter-Kontakt, Kontakt zur Freigabe D1: P42 der elektrischen Heizung, Störungskontakt, Überwachungseingang 15 / 22 Siemens RDG100KN, RDG160KN Raumthermostaten mit KNX-Kommunikation CE1N3191de Building Technologies 2016-09-21...
- Seite 16 Schalter. Funktion der Eingänge Wä hlbar Externer Raumtemperaturfühler, Heiz-/Kühl- X1: P38 Umschaltfühler, Betriebsart-Umschaltkontakt, X2: P40 Taupunktwächter-Kontakt, Kontakt zur Freigabe D1: P42 der elektrischen Heizung, Störungskontakt, Überwachungseingang, Zulufttemperatur 16 / 22 RDG1…KN, Raumthermostaten mit KNX-Kommunikation Siemens CE1N3191de Building Technologies 2016-09-21...
- Seite 17 Richtlinien RDG16..KN CE1T3191xx01 Elektrische Regelung 2.B (Mikroabschaltung im Betrieb) RCM Mark Konformität (Abstrahlung) AS/NZS 61000-6-3 Schutzklasse II nach EN 60730 Verschmutzungsgrad Normal Gehäuseschutzart IP30 nach EN 60529 17 / 22 Siemens RDG100KN, RDG160KN Raumthermostaten mit KNX-Kommunikation CE1N3191de Building Technologies 2016-09-21...
- Seite 18 Zusammensetzung, Verpackung, Umweltnutzen, Entsorgung). Gemäss EU-Verordnung 813/2013 (Ökodesign-Richtlinie) und 811/2013 Ökodesign und (Kennzeichnungsrichtlinie ) für Raumheizgeräten und Kombiheizgeräten, Kennzeichnungs- gelten folgende Klassen: Richtlinie RDG100KN Regelung des Ein-/Aus-Zustand eines Klasse I Wert 1% Heizgerätes PWM (TPI) Raumthermostat zur Verwendung Klasse IV Wert 2% mit Ein-/Aus-Heizgeräten...
- Seite 19 Steuerausgang für Ventilatorstufe III, AC 230 V Q1...Q3 Auch für Spezialfunktionen AC 24...230 V (RDG16..KN) Y1…Y4 Steuerausgang “Ventil” AC 230 V (RDG100KN) (Triac "Schliesser", für stromlos geschlossene Ventile), Ausgang für Elektroheizung ü ber externes Relais Steuerausgänge “Ventil” DC 0...10 V (RDG16..KN)
- Seite 20 Anschlussschaltpläne RDG100KN 10 A D1 GND CE+ CE- Applikation Q1 Q2 Q3 I II III 2-Rohr 5(4)A max . max . 2-Rohr und Heizkörper 4-Rohr 2-stufig YHC1 YHC2 2-Rohr und Elektroheizung 4-Rohr und...
- Seite 21 Heizen/Kühlen, erste oder zweite Stufe Raumtemperatur, Umschaltfühler etc.) Heizventilantrieb KNX-Daten + Kühlventilantrieb KNX-Daten – CE– Heiz-/Kühlventilantrieb Entfeuchter, nur RDG165KN Q3=On/Off, Y50=0…10V, Siehe P3191 Heizkörperventilantrieb YHC1/YHC2 Stufe I/II Elektroheizung 21 / 22 Siemens RDG100KN, RDG160KN Raumthermostaten mit KNX-Kommunikation CE1N3191de Building Technologies 2016-09-21...
- Seite 22 Raumtemperatur, Umschaltfühler, etc.) Massbilder Masse in mm 28.3 28.3 28.3 28.3 128.0 27.7 28.3 16.0 28.5 93.0 28.2 27.8 30.8 22 / 22 © 2010 – 2016 Siemens Schweiz AG Änderungen vorbehalten RDG1…KN, Raumthermostaten mit KNX-Kommunikation Siemens CE1N3191de Building Technologies 2016-09-21...
