2-Punkt-Regelung
Steuersequenz
2-Punkt-Ausgang
Stetige Regelung: 3-Punkt, PWM oder DC 0...10 V
Steuersequenz stetiger
Ausgang
Hinweis:
Einstellung der Steuersequenz und der Steuerausgänge
Siemens
Smart Infrastructure
Detaillierte Informationen zum Anschluss von Peripheriegeräten und zu den
Einstellungen der DIP-Schalter sind in folgenden Montageanleitungen zu finden:
[4] M3181.1 (RDG100, RDG100T)
–
[5] M3181.2 (RDG110..)
–
[6] M3181.5 (RDG160T..)
–
[7] M3183.1 (RDG110U)
–
[8] M3183.2 (RDG160TU)
–
4.7.3

2-Rohr-Ventilatorkonvektor

Bei 2-Rohr-Anwendungen steuert der Thermostat ein Ventil im Heiz-/Kühlbetrieb
mit Umschaltung (automatisch oder manuell), nur Heizen oder nur Kühlen.
Werkeinstellung ist "nur Kühlen" (P01 = 1).

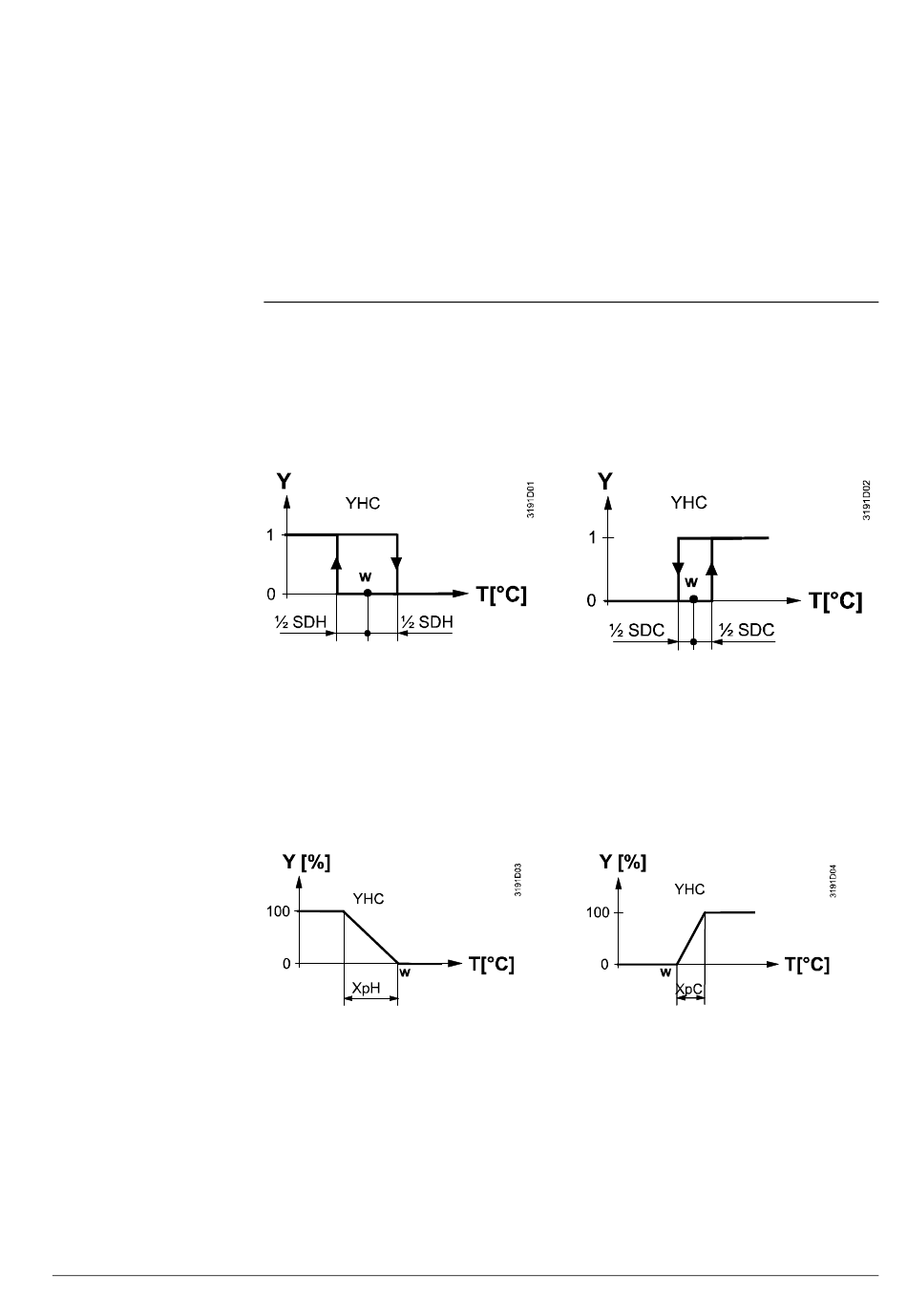

Folgende Diagramme zeigen die Steuersequenz für 2-Punkt-Regelung.
Heizbetrieb
T [°C] Raumtemperatur
w Raumtemperatur-Sollwert
YHC Steuerbefehl "Ventil" oder "Verdichter"
Folgende Diagramme zeigen die Steuersequenz für stetige PI-Regelung.
Heizbetrieb
T [°C] Raumtemperatur
w Raumtemperatur-Sollwert
YHC Steuerbefehl "Ventil"
Die Diagramme zeigen nur den Proportionalanteil der PI-Regelung.
Siehe hierzu die Kapitel 4.5, 4.7 und 4.7.2.
RDG100..., RDG110..., RDG160T...
Kühlbetrieb
SDH Schaltdifferenz "Heizen" (P30)
SDC Schaltdifferenz "Kühlen" (P31)
Kühlbetrieb
XpH Proportionalband "Heizen" (P30)
XpC Proportionalband "Kühlen" (P31)
