4.7.8 2-stufiges Heizen oder Kühlen
Bei 2-stufigen Anwendungen steuert der Thermostat 2 Ventile oder Verdichter im
Heiz- oder Kühlbetrieb oder mit Umschaltung (automatisch oder manuell).
Werkeinstellung ist "nur Kühlen" (P01 = 1).
Im Heizbetrieb wird die erste Stufe aktiviert, wenn die erfasste Raumtemperatur
unter dem Sollwert liegt.
Die zweite Stufe wird aktiviert, wenn die erfasste Raumtemperatur unter "Sollwert"
minus "Sollwertdifferenz" sinkt.
Im Kühlbetrieb wird die erste Stufe aktiviert, wenn die erfasste Raumtemperatur
über dem Sollwert liegt.
Die zweite Stufe wird aktiviert, wenn die erfasste Raumtemperatur über "Sollwert"
plus "Sollwertdifferenz" steigt.

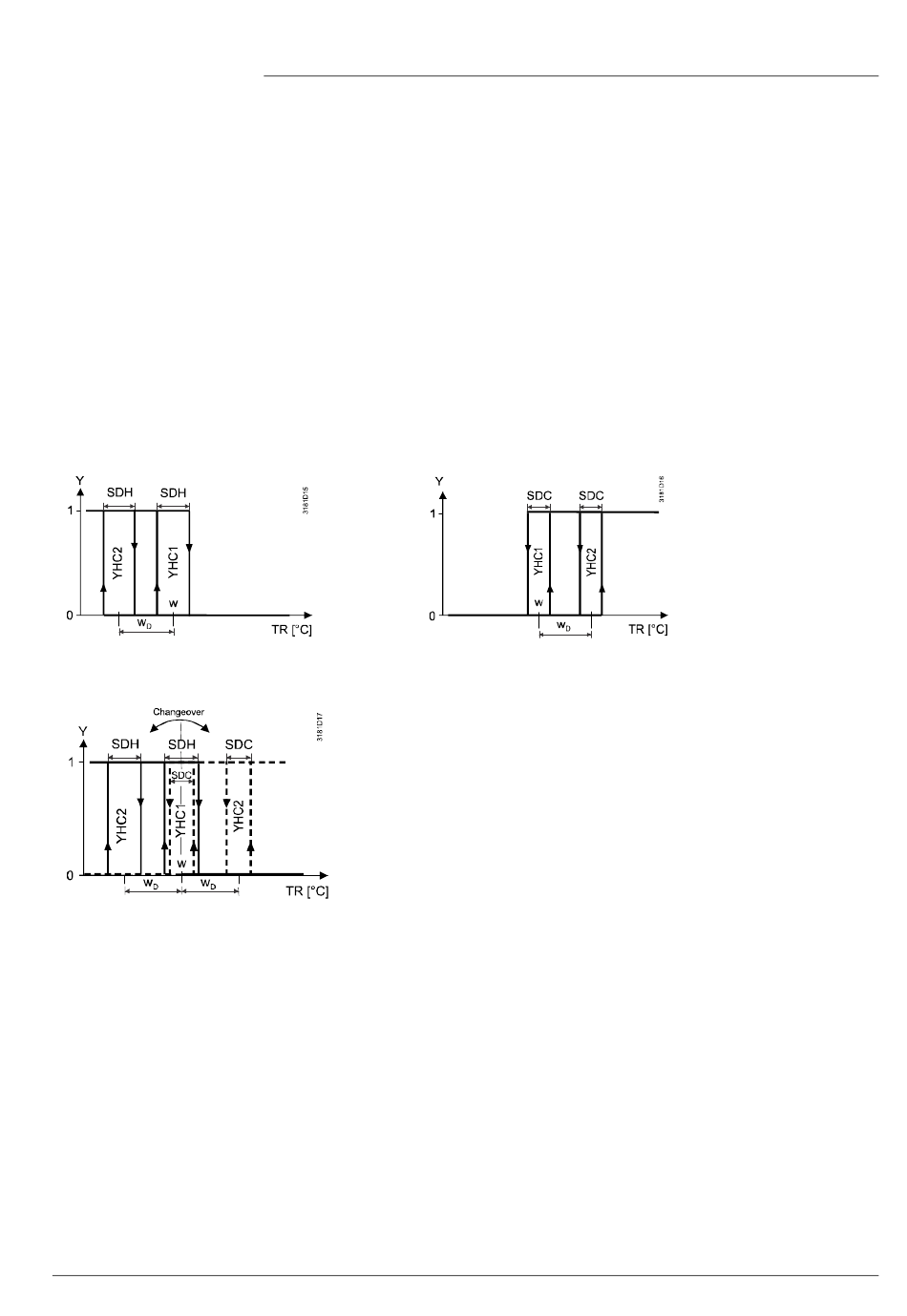

Folgende Diagramme zeigen die Steuersequenz für 2-Punkt-Regelung.
Kühlbetrieb (P01 = 1)
T [°C] Raumtemperatur
w
YHC1 Steuerbefehl "Stufe 1"
YHC2 Steuerbefehl "Stufe 2"
SDH Schaltdifferenz "Heizen" (P30)
SDC Schaltdifferenz "Kühlen" (P31)
X
dz
w
D
RDG100..., RDG110..., RDG160T...
Raumtemperatur-Sollwert
Totzone (P33)
Sollwertdifferenz (P34)
