Bedienung - Siemens Rdg100 Basisdokumentation

Layout
Betätigung der Tasten
64/82
Siemens
Smart Infrastructure
5.2

Bedienung

Siehe hierzu auch die dem Thermostaten beigefügte Bedienungsanleitung
(B3181..).
RDG100
RDG110
RDG110U

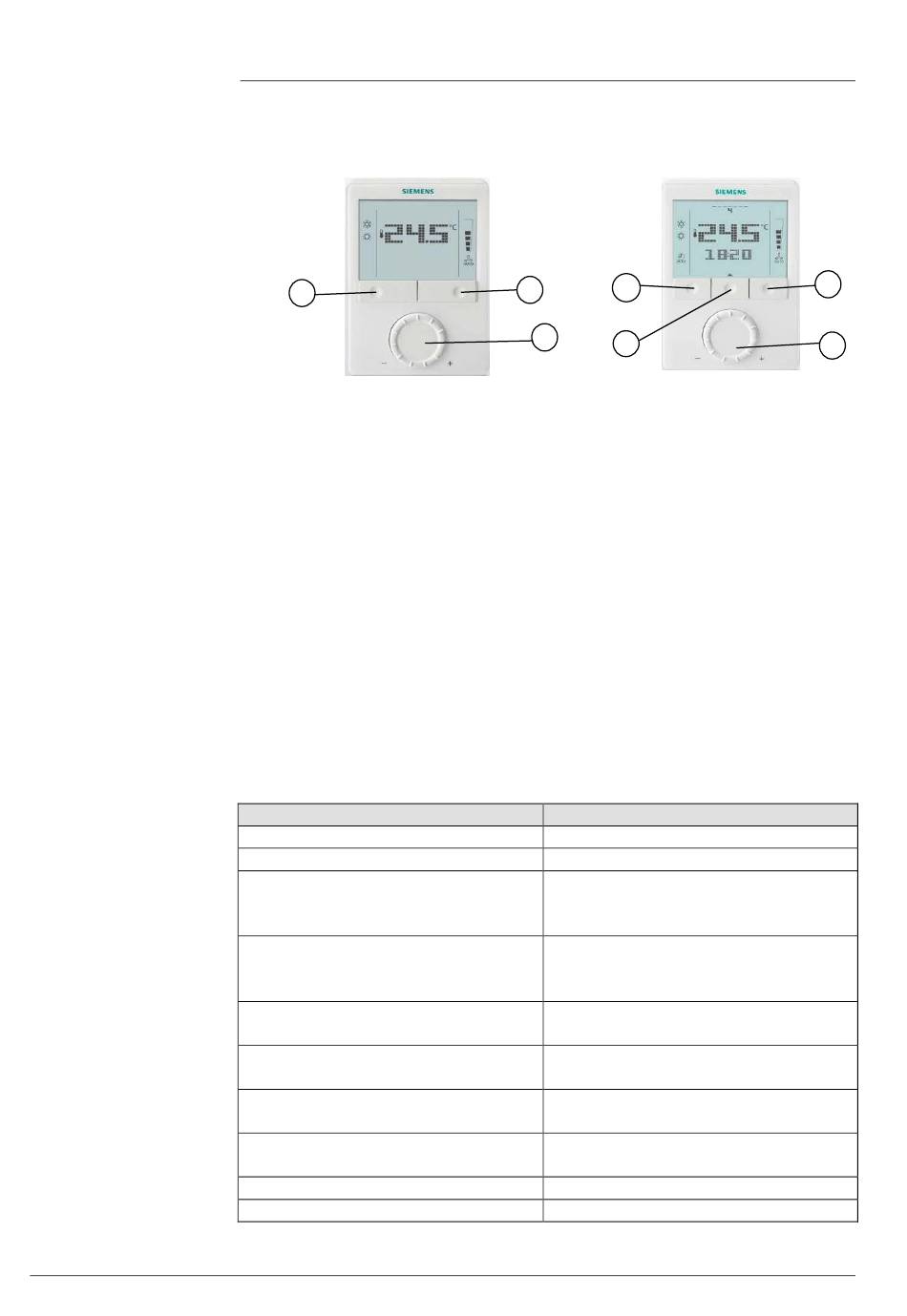

1
1 Betriebsarttaste/zurück zu Normalbetrieb
2 Taste zum Einstellen von Uhrzeit und Schaltzeiten
3 Ventilatortaste/OK
4 Drehknopf für Sollwert- und Parametereinstellungen
·
Befindet sich der Thermostat im normalen Betrieb, so werden die aktuelle
Betriebsart und der Status durch Symbole angezeigt
·
Wird eine Taste gedrückt, so bietet der Thermostat die Wahl einer Betriebsart
an. Das Display mit Hintergrundbeleuchtung wird eingeschaltet, alle möglichen
Betriebsarten (Symbole) und das Anzeigeelement (Pfeil) zur aktuellen
Betriebsart erscheinen
·
Wird die Taste nochmals gedrückt, so wechselt der Pfeil zum nächsten
Betriebsartsymbol etc.
·
Nach dem letzten Drücken der Taste und einem Timeout von 3 Sekunden wird
die neu gewählte Betriebsart bestätigt und die anderen Elemente verschwinden
vom Display
·
Nach einem Timeout von 20 Sekunden wird die Hintergrundbeleuchtung
ausgeschaltet
Bedienaktion
Linke Taste drücken
Linke Taste >3 Sekunden drücken
Linke Taste gedrückt halten und
Drehknopf im Uhrzeigersinn drehen
Linke Taste gedrückt halten und
Drehknopf im Gegenuhrzeigersinn
drehen
Linke Taste drücken während
Betriebsart-Umschaltung aktiviert ist
Rechte Taste >3 Sekunden drücken
Rechte Taste für Ventilatorkonvektor
drücken
Rechte Taste für Kühldecke (P52 = 0)
drücken
Drehknopf drehen
Linke und rechte Taste >3 Sekunden
RDG100..., RDG110..., RDG160T... Basisdokumentation
RDG100T
RDG160T
RDG160TU
1
3
4
2
Auswirkung, Beschreibung
Zur Betriebsartwahl gehen
Schutzbetrieb einstellen
Temporäre Schaltuhr "Velängerung
Anwesenheit" aktivieren und Uhrzeit
einstellen (Details siehe Seite 24)
Temporäre Schaltuhr "Velängerung
Abwesenheit" aktivieren und Uhrzeit
einstellen (Details siehe Seite 24)
"Verlängerung Komfortbetrieb" aktivieren
(Details siehe Seite 24)
Tastenverriegelung
aktivieren/deaktivieren
Ventilatorbetrieb ändern
Schutzbetrieb einstellen
Raumtemperatur-Sollwert einstellen
Für Parametrierung zur "Serviceebene"
3
4
