s
CE1N3191de
01.06.2010

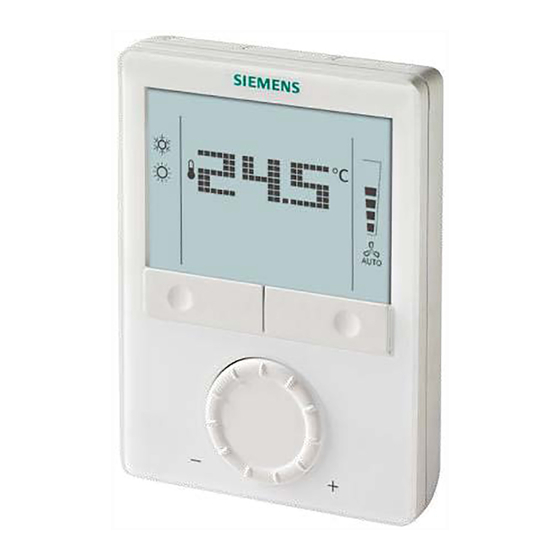

Raumthermostat mit
KNX-Kommunikation
Für Ventilatorkonvektor-Applikationen
Für Universalapplikationen
KNX Buskommunikation (S-Mode und LTE-Mode)
Hintergrundbeleuchtete Anzeige
2P-/ PI-/ P-Regelung
Ausgänge für EIN/AUS, PWM oder 3-Punktregelung
Ausgänge für 3- oder 1-stufigen Ventilator
3 multifunktionale Eingänge für Keycard-Kontakt, externen Fühler etc.
Betriebsarten: Komfort, Economy und Schutzbetrieb
Ventilatordrehzahl automatisch oder manuell
Automatische oder manuelle Umschaltung Heiz- / Kühlbetrieb
Minimale oder maximale Begrenzung des Raumtemperatursollwerts
Regelung abhängig von Raum- oder Rücklauftemperatur
Einstellbare Inbetriebsetzungs- und Regelparameter
Inbetriebnahme mit Synco ACS700, ETS3 Professional oder lokalem HMI
Integration in Synco
Integration in DESIGO über Gruppenadressierung (ETS3) oder Individual
Addressing
Integration in Drittsystem über Gruppenadressierung (ETS3)
Betriebsspannung AC 230 V
3
RDG100KN
Building Technologies
191
Verwandte Anleitungen für Siemens RDG100KN
Inhaltszusammenfassung für Siemens RDG100KN
- Seite 1 RDG100KN Raumthermostat mit KNX-Kommunikation Für Ventilatorkonvektor-Applikationen Für Universalapplikationen KNX Buskommunikation (S-Mode und LTE-Mode) Hintergrundbeleuchtete Anzeige 2P-/ PI-/ P-Regelung Ausgänge für EIN/AUS, PWM oder 3-Punktregelung Ausgänge für 3- oder 1-stufigen Ventilator 3 multifunktionale Eingänge für Keycard-Kontakt, externen Fühler etc.
- Seite 2 Anwendung Der Raumthermostat RDG100KN eignet sich für folgende Anlagentypen: Ventilatorkonvektoren über 2-Punkt- oder stetige Steuerausgänge: 2-Rohr-Anlagen 2-Rohr-Anlagen mit elektrischer Heizung 2-Rohr-Anlagen und Heizkörper / Fussbodenheizung 4-Rohr-Anlagen 4-Rohr-Anlagen mit elektrischer Heizung 2-stufige Heiz- oder Kühlsysteme Kühldecken / Deckenheizung (oder Heizkörper) über 2-Punkt- oder stetige...
- Seite 3 Mit P46 / P47 ändern sie den Ausgang von ON/OFF (Werkseinstellung) zu PWM Mit DIP-Schalter 4 / 5 ändern Sie den Ausgang von ON / OFF zu 3-Punkt 3 / 14 Siemens RDG100KN Raumthermostat mit KNX-Kommunikation CE1N3191de Building Technologies 01.06.2010...
- Seite 4 Mit P46 / P47 ändern sie den Ausgang von ON/OFF (Werkseinstellung) zu PWM Mit DIP-Schalter 4 / 5 ändern Sie den Ausgang von ON / OFF zu 3-Punkt 4 / 14 Siemens RDG100KN Raumthermostat mit KNX-Kommunikation CE1N3191de Building Technologies 01.06.2010...
- Seite 5 AC 230 V 1) EIN/AUS, PWM oder 3-Punkt (Triac-Ausgänge). Bestellung Geben Sie bei der Bestellung den Typ, die Artikelnummer und den Namen an: Z.B. RDG100KN / S55770-T163 Raumtemperaturregler. Ventilantriebe sind separat zu bestellen. Gerätekombinationen Beschreibung Datenblatt Kabeltemperaturfühler...
- Seite 6 Unterputzdosen 4“ x 4“ Adapterplatte 112 x 130 mm für N3009 ARG70.2 Aufputzverdrahtung KNX Netzteil 160 mA (Siemens BT LV) 5WG1 125-1AB01 KNX Netzteil 320 mA (Siemens BT LV) 5WG1 125-1AB11 KNX Netzteil 640 mA (Siemens BT LV) 5WG1 125-1AB21 Ausführung...
-
Seite 7: Symbolbeschreibung
Nachmittags (12-Stundenformat) 1 = Montag / 7 = Sonntag Parameter übernehmen Störung Temporärer Timer; erscheint, wenn Betriebsart verlängert wird (verlängerte An- / Abwesenheit) Symbol, wenn Raumtemperatur angezeigt wird. 7 / 14 Siemens RDG100KN Raumthermostat mit KNX-Kommunikation CE1N3191de Building Technologies 01.06.2010... - Seite 8 Die Kabel des KNX Kommunikationseingangs CE+ / CE- müssen für 230 V isoliert sein, falls die Unterputzdose AC 230 V-Netzspannung führt Keine Kabel mit Metallummantelung Vor Entfernen der Montageplatte sind die Kabel vom Netz zu trennen 8 / 14 Siemens RDG100KN Raumthermostat mit KNX-Kommunikation CE1N3191de Building Technologies 01.06.2010...
- Seite 9 ACS und ETS3 benötigen eine Schnittstelle: RS232 KNX-Schnittstelle (z.B. Siemens N148 / UP146 / UP152) OCI700 USB-KNX-Schnittstelle Eine externe KNX-Busspeisung ist notwendig, wenn RDG100KN direkt über eine Hinweis KNX-Schnittstelle mit einem Tool (ACS oder ETS3) verbunden wird. 9 / 14 Siemens...
- Seite 10 Richtlinie 2002/96/EG (WEEE) und darf nicht als Haushaltmüll entsorgt werden. Befolgen Sie alle nationalen Gesetze. Das Gerät ist über die dazu vorgesehenen Kanäle zu entsorgen. Die örtliche und aktuell gültige Gesetzgebung ist unbedingt zu beachten. 10 / 14 Siemens RDG100KN Raumthermostat mit KNX-Kommunikation CE1N3191de Building Technologies 01.06.2010...
- Seite 11 0…49 °C Genauigkeit bei 25 °C < ± 0.5 K Temperaturabgleichbereich ± 3.0 K Einstellungen und Auflösung der Anzeige: Sollwerte 0.5 °C Anzeige der aktuellen Temperatur 0.5 °C 11 / 14 Siemens RDG100KN Raumthermostat mit KNX-Kommunikation CE1N3191de Building Technologies 01.06.2010...
- Seite 12 CE1P3127 Kommunikation via KNX-Bus für Synco 700, 900 und RXB/RXL Basisdokumentation DESIGO CM1Y9775 DESIGO RXB-Integration – S-Mode CM1Y9776 DESIGO RXB / RXL-Integration – Individual Addressing CM1Y9777 Drittintegration CM1Y9778 Synco-Integration CM1Y9779 Arbeiten mit ETS 12 / 14 Siemens RDG100KN Raumthermostat mit KNX-Kommunikation CE1N3191de Building Technologies 01.06.2010...
- Seite 13 2-stufig Schalter an SELV-Eingang 2-Rohr und (Keycard, Fensterkontakt) Elektroheizung B1, B2 Temperaturfühler (Rücklufttemperatur, externe Raumtemperatur, Umschaltfühler usw.) 4-Rohr und KNX-Daten + Elektroheizung CE– KNX-Daten – 13 / 14 Siemens RDG100KN Raumthermostat mit KNX-Kommunikation CE1N3191de Building Technologies 01.06.2010...
- Seite 14 Massbilder Masse in mm 28.3 28.3 28.3 28.3 128.0 27.7 28.3 16.0 28.5 93.0 28.2 27.8 30.8 14 / 14 © 2010 Siemens Schweiz AG Änderungen vorbehalten Siemens RDG100KN Raumthermostat mit KNX-Kommunikation CE1N3191de Building Technologies 01.06.2010...
