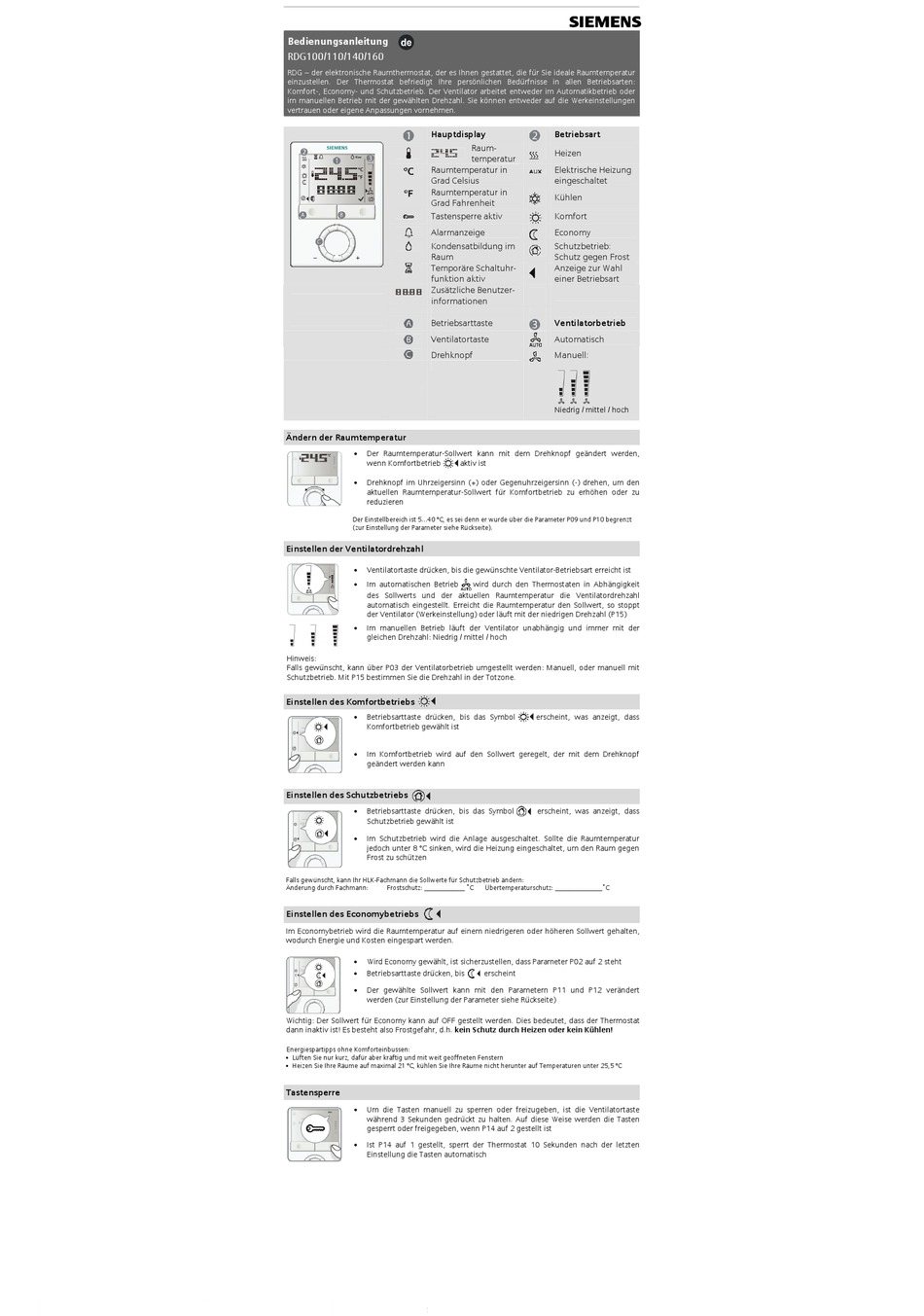

Bedienungsanleitung
RDG100/110/140/160

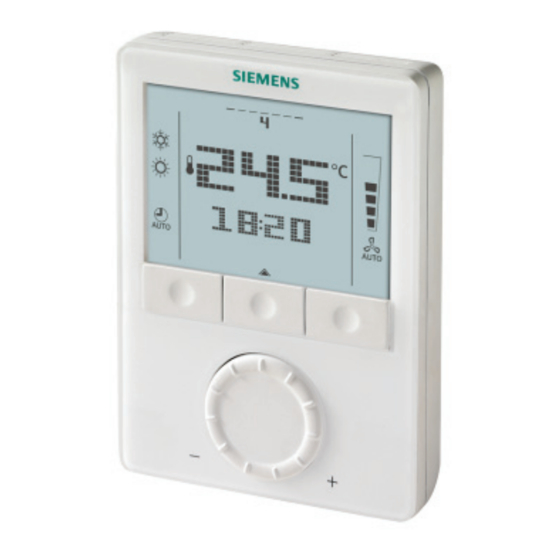

RDG – der elektronische Raumthermostat, der es Ihnen gestattet, die für Sie ideale Raumtemperatur
einzustellen. Der Thermostat befriedigt Ihre persönlichen Bedürfnisse in allen Betriebsarten:
Komfort-, Economy- und Schutzbetrieb. Der Ventilator arbeitet entweder im Automatikbetrieb oder
im manuellen Betrieb mit der gewählten Drehzahl. Sie können entweder auf die Werkeinstellungen
vertrauen oder eigene Anpassungen vornehmen.
Hauptdisplay
Raumtemperatur in
Grad Celsius
Raumtemperatur in
Grad Fahrenheit
Tastensperre aktiv
Alarmanzeige
Kondensatbildung im
Raum
Temporäre Schaltuhr-
funktion aktiv
Zusätzliche Benutzer-
informationen
Betriebsarttaste
Ventilatortaste
Drehknopf
Ändern der Raumtemperatur
 Der Raumtemperatur-Sollwert kann mit dem Drehknopf geändert werden,
wenn Komfortbetrieb aktiv ist
 Drehknopf im Uhrzeigersinn (+) oder Gegenuhrzeigersinn (-) drehen, um den
aktuellen Raumtemperatur-Sollwert für Komfortbetrieb zu erhöhen oder zu
reduzieren
Der Einstellbereich ist 5...40 °C, es sei denn er wurde über die Parameter P09 und P10 begrenzt
(zur Einstellung der Parameter siehe Rückseite).
Einstellen der Ventilatordrehzahl
 Ventilatortaste drücken, bis die gewünschte Ventilator-Betriebsart erreicht ist
 Im automatischen Betrieb
des Sollwerts und der aktuellen Raumtemperatur die Ventilatordrehzahl
automatisch eingestellt. Erreicht die Raumtemperatur den Sollwert, so stoppt
der Ventilator (Werkeinstellung) oder läuft mit der niedrigen Drehzahl (P15)
 Im manuellen Betrieb läuft der Ventilator unabhängig und immer mit der
gleichen Drehzahl: Niedrig / mittel / hoch
Hinweis:
Falls gewünscht, kann über P03 der Ventilatorbetrieb umgestellt werden: Manuell, oder manuell mit
Schutzbetrieb. Mit P15 bestimmen Sie die Drehzahl in der Totzone.
Einstellen des Komfortbetriebs

Betriebsarttaste drücken, bis das Symbol
Komfortbetrieb gewählt ist
 Im Komfortbetrieb wird auf den Sollwert geregelt, der mit dem Drehknopf
geändert werden kann
Einstellen des Schutzbetriebs

Betriebsarttaste drücken, bis das Symbol
Schutzbetrieb gewählt ist

Im Schutzbetrieb wird die Anlage ausgeschaltet. Sollte die Raumtemperatur
jedoch unter 8 °C sinken, wird die Heizung eingeschaltet, um den Raum gegen
Frost zu schützen
Falls gewünscht, kann Ihr HLK-Fachmann die Sollwerte für Schutzbetrieb ändern:
Änderung durch Fachmann: Frostschutz: ____________ ˚C
Einstellen des Economybetriebs
Im Economybetrieb wird die Raumtemperatur auf einem niedrigeren oder höheren Sollwert gehalten,
wodurch Energie und Kosten eingespart werden.

Wird Economy gewählt, ist sicherzustellen, dass Parameter P02 auf 2 steht

Betriebsarttaste drücken, bis
 Der gewählte Sollwert kann mit den Parametern P11 und P12 verändert
werden (zur Einstellung der Parameter siehe Rückseite)
Wichtig: Der Sollwert für Economy kann auf OFF gestellt werden. Dies bedeutet, dass der Thermostat
dann inaktiv ist! Es besteht also Frostgefahr, d.h. kein Schutz durch Heizen oder kein Kühlen!
Energiespartipps ohne Komforteinbussen:
• Lüften Sie nur kurz, dafür aber kräftig und mit weit geöffneten Fenstern
• Heizen Sie Ihre Räume auf maximal 21 °C, kühlen Sie Ihre Räume nicht herunter auf Temperaturen unter 25,5 °C
Tastensperre
 Um die Tasten manuell zu sperren oder freizugeben, ist die Ventilatortaste
während 3 Sekunden gedrückt zu halten. Auf diese Weise werden die Tasten
gesperrt oder freigegeben, wenn P14 auf 2 gestellt ist
 Ist P14 auf 1 gestellt, sperrt der Thermostat 10 Sekunden nach der letzten
Einstellung die Tasten automatisch
s
Betriebsart
Raum-
Heizen
temperatur
Elektrische Heizung
eingeschaltet
Kühlen
Komfort
Economy
Schutzbetrieb:
Schutz gegen Frost
Anzeige zur Wahl
einer Betriebsart
Ventilatorbetrieb
Automatisch
Manuell:
Niedrig / mittel / hoch
wird durch den Thermostaten in Abhängigkeit
erscheint, was anzeigt, dass
erscheint, was anzeigt, dass
Übertemperaturschutz: ______________˚C
erscheint
