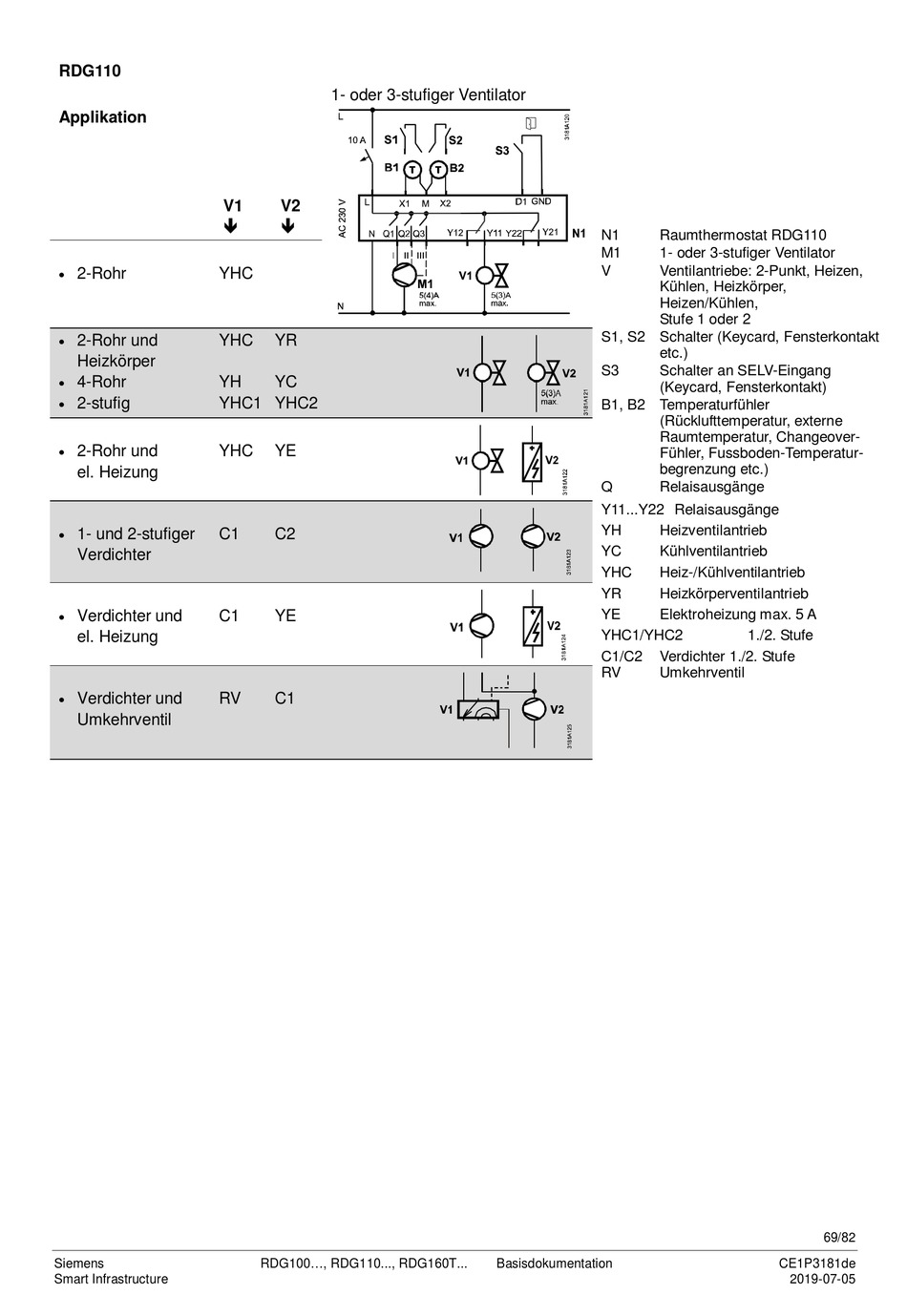

RDG110
Applikation
·
2-Rohr YHC
·
2-Rohr und YHC
Heizkörper
·
4-Rohr YH
·
2-stufig YHC1
·
2-Rohr und YHC
el. Heizung
·
1- und 2-stufiger C1
Verdichter
·
Verdichter und C1
el. Heizung
·
Verdichter und RV
Umkehrventil
Siemens
Smart Infrastructure
1- oder 3-stufiger Ventilator
V1 V2
ê ê
YR
YC
YHC2
YE
C2
YE
C1
RDG100..., RDG110..., RDG160T...
N1 Raumthermostat RDG110
M1 1- oder 3-stufiger Ventilator
V Ventilantriebe: 2-Punkt, Heizen,
Kühlen, Heizkörper,
Heizen/Kühlen,
Stufe 1 oder 2
S1, S2 Schalter (Keycard, Fensterkontakt
etc.)
S3 Schalter an SELV-Eingang
(Keycard, Fensterkontakt)
B1, B2 Temperaturfühler
(Rücklufttemperatur, externe
Raumtemperatur, Changeover-
Fühler, Fussboden-Temperatur-
begrenzung etc.)
Q Relaisausgänge
Y11...Y22 Relaisausgänge
YH Heizventilantrieb
YC Kühlventilantrieb
YHC Heiz-/Kühlventilantrieb
YR Heizkörperventilantrieb
YE Elektroheizung max. 5 A
YHC1/YHC2
C1/C2 Verdichter 1./2. Stufe
RV Umkehrventil
Basisdokumentation
1./2. Stufe
69/82
CE1P3181de
2019-07-05
