Projektierung; Anschlussklemmen - Siemens Rdg100 Basisdokumentation

RDG100,
RDG100T L X1
N Q1 Q2 Q3
RDG110
L X1
N Q1 Q2 Q3
RDG110U
G X1
G0 Q1 Q2 Q3
RDG160T
G X1
G0 L
RDG160TU
G X1
G0 C
Siemens
Smart Infrastructure
6

Projektierung

6.1

Anschlussklemmen

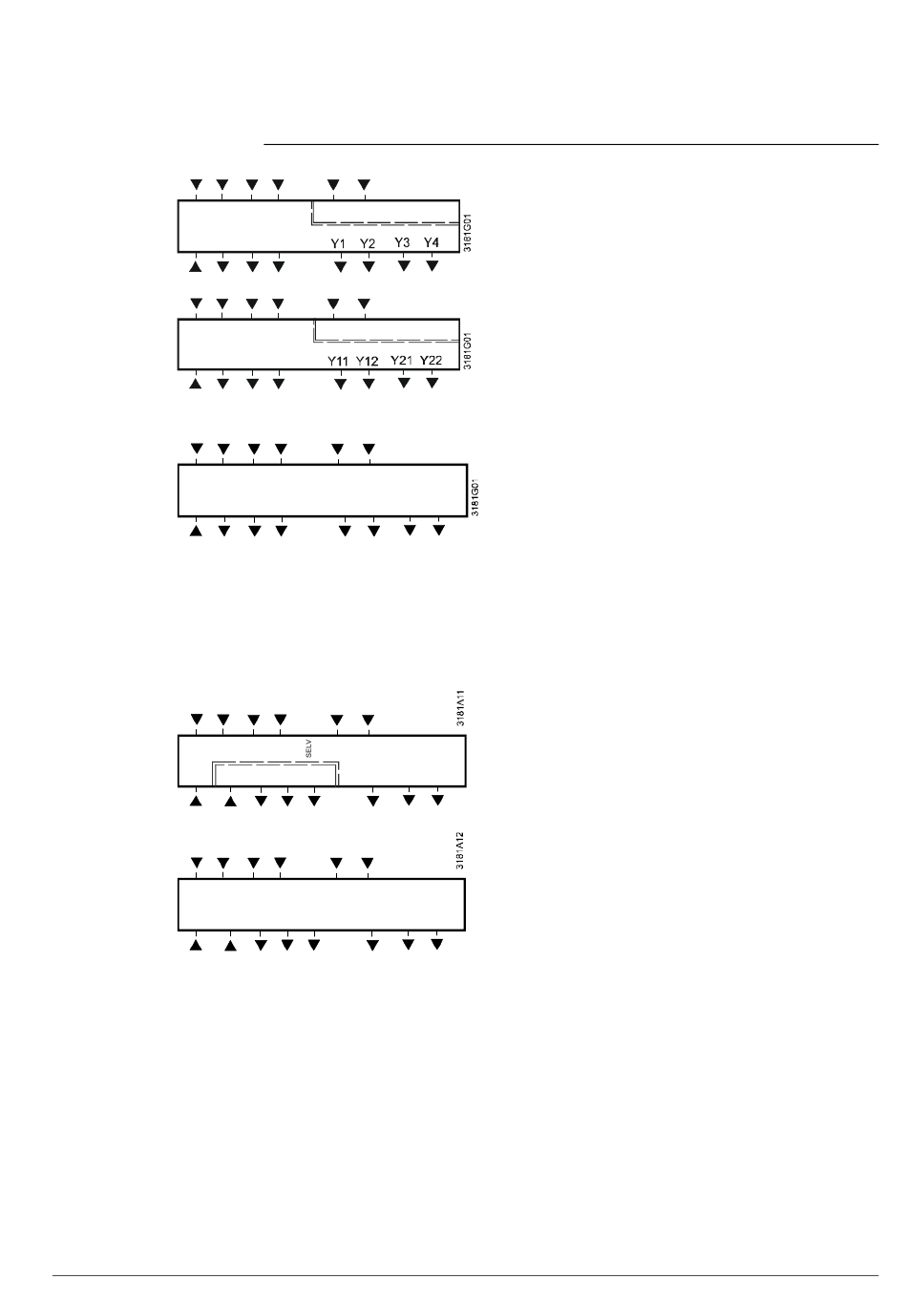

M X2 D1 GND
M X2 D1 GND
M X2 D1 GND
Y11 Y12 Y21 Y22
M X2 D1 GND
Q1 Q2 Q3 Y50 Y10 Y20
M X2 D1 GND
Q1 Q2 Q3 Y50 Y10 Y20
RDG100..., RDG110..., RDG160T...
L, N Betriebsspannung AC 230 V
G, G0 Betriebsspannung AC/DC 24 V
Hinweis: Für DC 24 V: G0 = –; G = +
SELV
X1, X2 Multifunktionaler Eingang für Temperaturfühler (z.B.
QAH11.1) oder potentialfreien Schalter
Werkeinstellung:
- X1 = externer Raumtemperaturfühler
- X2 = Fühler oder Schalter für Umschaltung
Heizen/Kühlen
Änderung der Einstellung: Parameter P38, P40
SELV
M Messnull für Fühler und Schalter
D1, GND Multifunktionaler Eingang für potentialfreien Schalter
Werkeinstellung: Betriebsart-Umschaltkontakt
Änderung der Einstellung: Parameter P42
Q1 Steuerausgang Ventilatordrehzahl "niedrig"
Q2 Steuerausgang Ventilatordrehzahl "mittel"
Q3 Steuerausgang Ventilatordrehzahl "hoch"
SELV
Y1...Y4 Steuerausgang "Ventil" AC 230 V für RDG110
Steuerausgang "Ventil" AC 24 V für RDG110U (N/O-
Triac für NC-Ventile), Ausgang für elektrische
Heizung über externes Relais
Y11, Y21 Steuerausgang "Ventil" AC 230 V für RDG110
Steuerausgang "Ventil" AC 24 V für RDG110U (N/O-
Relais für NC-Ventile), Ausgang für Verdichter oder
elektrische Heizung
Y12, Y22 Steuerausgang "Ventil" AC 230 V (N/O-Relais für NC-
Ventile)
Y10, Y20 Steuerausgang für Antrieb DC 0...10 V
G, G0 Betriebsspannung AC/DC 24 V
Hinweis: Für DC24 V, G0 = –; G = +
L (-N) Netzversorgungs-Relaisausgang Q1...3
AC 24...230 V für RDG160T
Y10, Y20 Steuerausgang für DC 0...10 V Antrieb
Y50 Steuerausgang "Ventilator" DC 0...10 V
Q1 . . . 3 Steuerausgang Ventilator, Ventil, Elektroheizung oder
ext. Geräte
C (-G0) Netzversorgungs-Relaisausgang Q1...3
SELV
AC 24 V für RDG160TU
