Bedienungsanleitung

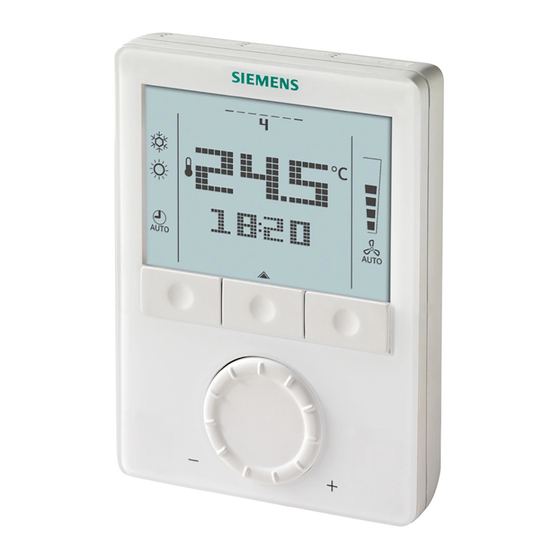

RDG100T / RDG160T – der elektronische Raumthermostat, der es Ihnen gestattet, die für Sie ideale
Raumtemperatur einzustellen. Der Thermostat bietet Komfort-, Economy- und Schutzbetrieb und
verfügt über einen Auto Timer mit 8 programmierbaren Schaltuhren. Der Ventilator arbeitet entweder
im Automatikbetrieb oder im manuellen Betrieb mit der gewählten Drehzahl. Sie können entweder
auf die Werkeinstellungen vertrauen oder eigene Anpassungen vornehmen.
Hauptdisplay
Raumtemperatur
Raumtemperatur in ° Celsius
Raumtemperatur in ° Fahrenheit
Tastensperre aktiv
Alarmanzeige
Kondensatbildung im Raum
Temporäre Timerfunktion aktiv
Wochentag
Einstellung Uhrzeit & Wochentag
Betriebsarttaste
Einstellung Auto-Timer
Programmiertaste Aktuelle Uhrzeit
Escape (löschen)
Ventilatortaste
Drehknopf Bestätigung (OK)
Ändern der Raumtemperatur
Der Raumtemperatur-Sollwert kann mit dem Drehknopf geändert werden, wenn
Komfortbetrieb aktiv ist oder bei
Drehknopf im Uhrzeigersinn (+) oder Gegenuhrzeigersinn (-) drehen, um den
aktuellen Raumtemperatur-Sollwert für Komfortbetrieb zu erhöhen oder zu reduzieren
Der Einstellbereich ist 5...40 °C, es sei denn er wurde über die Parameter P09 und P10 begrenzt
(zur Einstellung der Parameter siehe Rückseite).
Einstellen der Ventilatordrehzahl
Ventilatortaste drücken, bis die gewünschte Ventilator-Betriebsart erreicht ist
Im automatischen Betrieb wird durch den Thermostaten in Abhängigkeit des
Sollwerts und der aktuellen Raumtemperatur die Ventilatordrehzahl automatisch
eingestellt. Erreicht die Raumtemperatur den Sollwert, so stoppt der Ventilator
(Werkeinstellung) oder läuft mit der niedrigen Drehzahl (P15).
Im manuellen Betrieb läuft der Ventilator unabhängig und immer mit der gleichen
Drehzahl: Niedrig / mittel / hoch
Klein Mittel Hoch
Hinweis:
Falls gewünscht, kann über P03 der Ventilatorbetrieb umgestellt werden: Manuell, oder manuell mit
Schutzbetrieb. Mit P15 bestimmen Sie die Drehzahl in der Totzone.
Umschaltung von Heiz- auf Kühlbetrieb
Je nach Art der Anlage erfolgt sie Umschaltung von Heiz- auf Kühlbetrieb (oder
umgekehrt) entweder automatisch durch einen Changeover-Fühler oder -Schalter
oder manuell durch Betätigen der Betriebsarttaste (siehe Parameter P01)
Zur manuellen Einstellung von Heiz- oder Kühlbetrieb (P01=2), die Betriebsarttaste
drücken, bis die gewünschte Betriebsart erscheint
Bei automatischer Umschaltung oder dauerndem Heiz- / Kühlbetrieb zeigen die
Symbole an, dass sich die Anlage gegenwärtig im Heiz- oder Kühlbetrieb
/
befindet
Bei manueller Umschaltung erscheint das Symbol , was bedeutet, dass sich die
Anlage gegenwärtig im Heiz- oder Kühlbetrieb befindet
Umschaltung der Betriebsart
Betriebsarttaste drücken, bis das Symbol
Komfort- / Auto Timer- / Economy gewählt ist.
1. Schutzbetrieb
Im Schutzbetrieb wird die Anlage ausgeschaltet. Sollte die Raumtemperatur unter
8 °C sinken, wird die Heizung jedoch eingeschaltet, um den Raum gegen Frost zu
schützen
Falls gewünscht, kann Ihr HLK-Fachmann die Sollwerte für Schutzbetrieb ändern:
Änderung durch Fachmann: Frostschutz: ________ C
2. Komfortbetrieb
Im Komfortbetrieb wird auf den Sollwert geregelt, der mit dem Drehknopf verändert
werden kann
3. Auto Timer-Betrieb
Im Auto Timer-Betrieb schaltet der Thermostat automatisch gemäss den 8 pro-
grammierten Schaltuhren zwischen Komfort- und Economy um
4. Economy
Wird Economy gewählt, ist sicherzustellen, dass Parameter P02 auf 2 steht
Im Economy-Betrieb wird die Raumtemperatur auf einem niedrigeren oder höheren
Sollwert gehalten, wodurch Energie und Kosten eingespart werden.
Der gewählte Sollwert kann mit den Parametern P11 und P12 verändert werden.
(zur Einstellung der Parameter siehe Rückseite)
Wichtig: Der Sollwert für Economy kann auf OFF gestellt werden. Dies bedeutet, dass
der Thermostat dann inaktiv ist! Es besteht also Frostgefahr, d.h. kein Schutz durch
Heizen oder Kühlen!
Einstellen der Uhrzeit und des Wochentags
1. Programmiertaste drücken.
2. Taste (OK) drücken, um die Uhrzeit einstellen zu können.
3. Die Zeitanzeige beginnt zu blinken. Drehknopf im Uhrzeiger- oder Gegenuhrzeigersinn drehen, um
die Uhrzeit einzustellen.
Ist die Uhrzeit im 24-Stundenformat und Sie möchten auf das 12-Stundenformat umstellen, so ist der
Drehknopf im Uhrzeigersinn über 23:59 hinaus oder im Gegenuhrzeigersinn über 00:00 hinaus zu
drehen. Zurück zum 24-Stundenformat ist umgekehrt zu verfahren.
4. Uhrzeit durch Drücken der Taste bestätigen, und die Wochentagsanzeige beginnt zu blinken.
5. Drehknopf im Uhr- oder Gegenuhrzeigersinn drehen, um den aktuellen Wochentag einzustellen.
6. Aktuellen Wochentag durch Drücken der Taste
7. Taste (Esc) drücken, um die Programmierung zu verlassen.
Hinweis:
Nach einem Spannungsunterbruch beginnt die Tageszeitanzeige zu blinken, um die Unterbrechung zu signalisieren.
Allerdings läuft der Auto Timer mit der Zeit vor dem Spannungsunterbruch weiter. Ist eine Zeitkorrektur erforderlich,
so ist der Einstellmodus zu wählen.
s
RDG100T
RDG160T
Betriebsart
Heizen
Elektrische Heizung
eingeschaltet
Kühlen
Komfort
Economy
Auto-Timer
Schutzbetrieb:
Schutz gegen Frost
1 = Montag
Anzeige zur Wahl
7 = Sonntag
einer Betriebsart
Ventilatorbetrieb
Automatisch
Manuell
Klein Mittel Hoch
erscheint, was anzeigt, dass Schutz- /
Übertemperaturschutz: __________ C
(OK) bestätigen.
