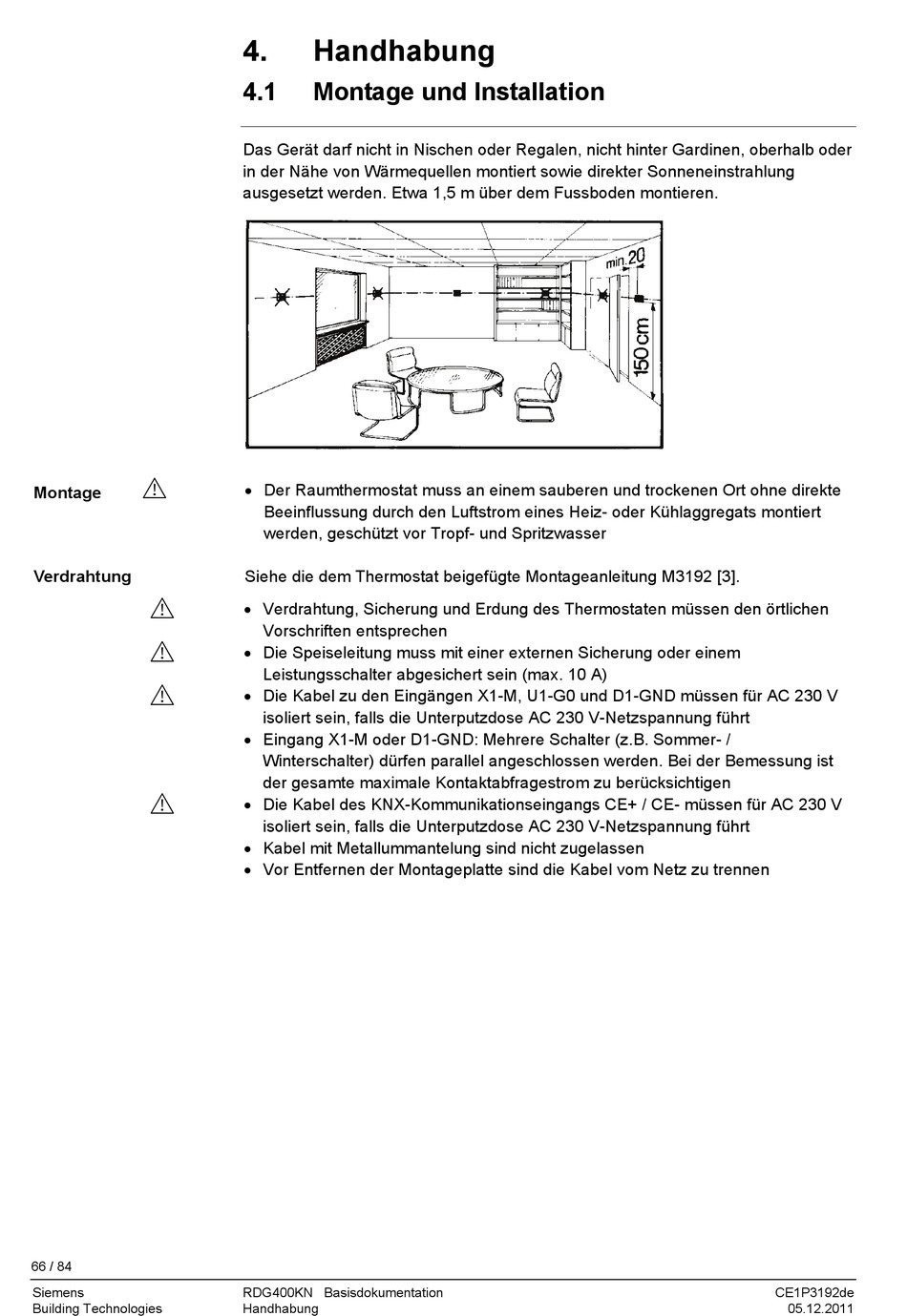

4.

Handhabung

4.1

Montage und Installation

Das Gerät darf nicht in Nischen oder Regalen, nicht hinter Gardinen, oberhalb oder
in der Nähe von Wärmequellen montiert sowie direkter Sonneneinstrahlung
ausgesetzt werden. Etwa 1,5 m über dem Fussboden montieren.
 Der Raumthermostat muss an einem sauberen und trockenen Ort ohne direkte
Beeinflussung durch den Luftstrom eines Heiz- oder Kühlaggregats montiert
werden, geschützt vor Tropf- und Spritzwasser
Siehe die dem Thermostat beigefügte Montageanleitung M3192 [3].
 Verdrahtung, Sicherung und Erdung des Thermostaten müssen den örtlichen
Vorschriften entsprechen
 Die Speiseleitung muss mit einer externen Sicherung oder einem
Leistungsschalter abgesichert sein (max. 10 A)
 Die Kabel zu den Eingängen X1-M, U1-G0 und D1-GND müssen für AC 230 V
isoliert sein, falls die Unterputzdose AC 230 V-Netzspannung führt
 Eingang X1-M oder D1-GND: Mehrere Schalter (z.B. Sommer- /
Winterschalter) dürfen parallel angeschlossen werden. Bei der Bemessung ist
der gesamte maximale Kontaktabfragestrom zu berücksichtigen
 Die Kabel des KNX-Kommunikationseingangs CE+ / CE- müssen für AC 230 V
isoliert sein, falls die Unterputzdose AC 230 V-Netzspannung führt
 Kabel mit Metallummantelung sind nicht zugelassen
 Vor Entfernen der Montageplatte sind die Kabel vom Netz zu trennen
