REGULACE RT
230 VAC

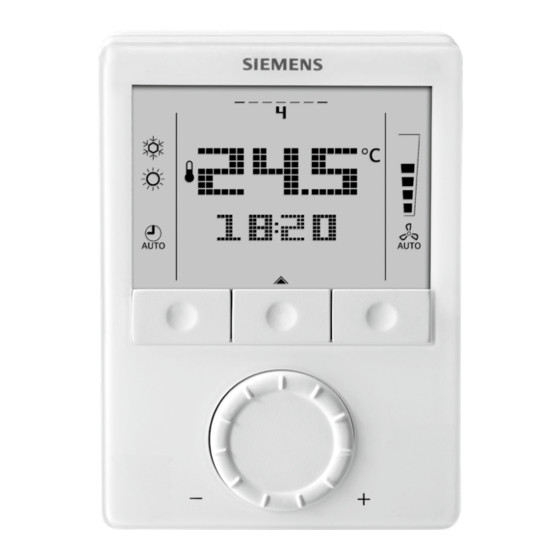

TERMOSTAT SIEMENS RDG 160T
NAPÁJECÍ ZDROJ
230 VAC/ 24 VDC
FCR BOX
REGULACE R1
4
TEPLOTNÍ ČIDLO SIEMENS QAAH32
SNGD
Valve
TEPLOTNÍ ČIDLO
+Upwr
+
Ucntrl
VALVE
C
-
0Vpwr
+
VALVE
H
-
LICON HEAT, s. r. o. Svárovská 699, Průmyslová zóna Sever, Stráž nad Nisou, 460 11
Czech Republic, e-mail: info@licon.cz, www.licon.cz , e.č.12/2019

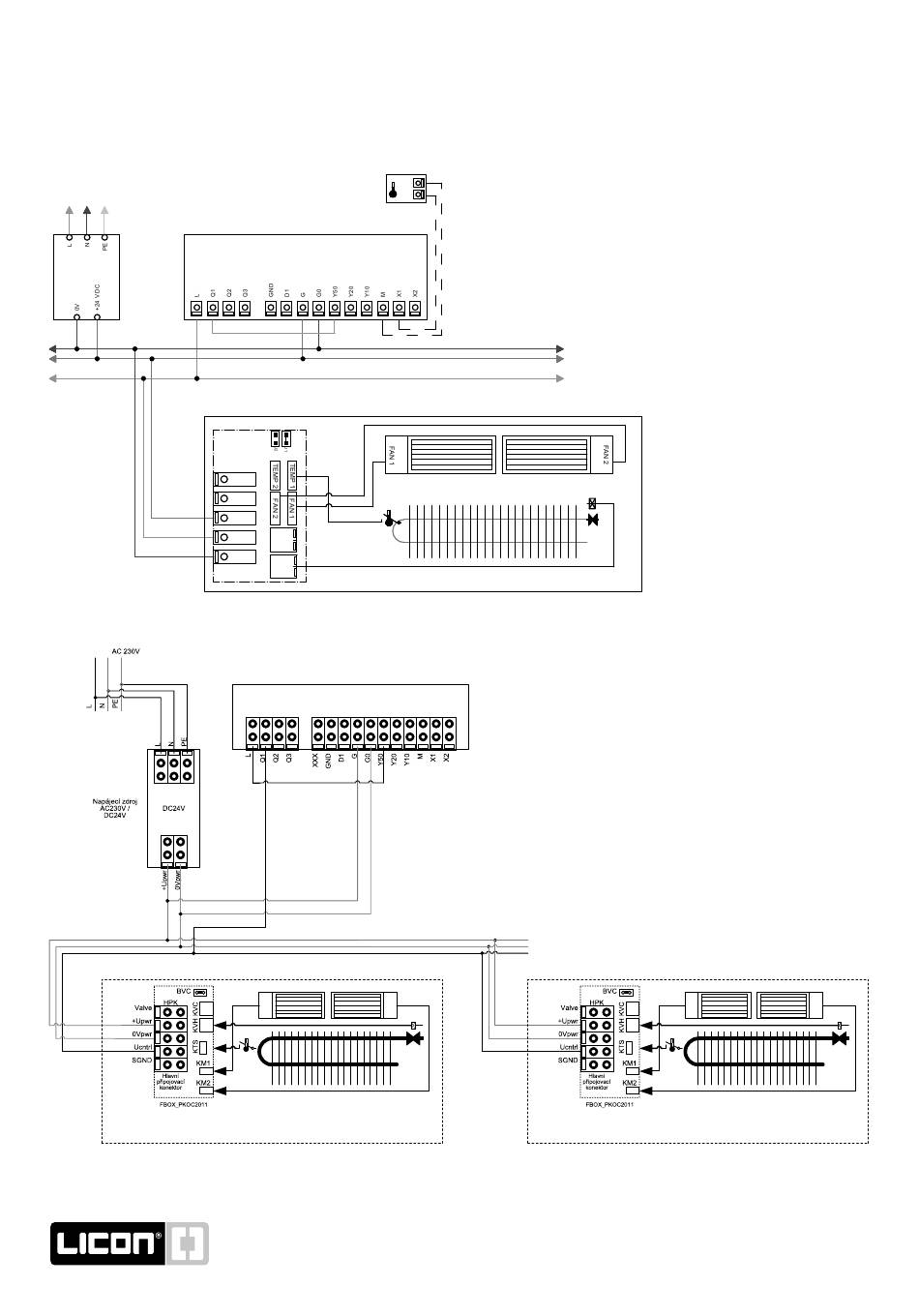

Schéma zapojení konvektorů s termostatem
SIEMENS RDG 160T
Connection diagram for 24 V DC regulation
of OC convectors
24-V-Gleichspannungsschaltplan
RDG-160T für die Konvektoren OC mit optimierter
Konvektion–
B1
X
Le schéma de raccordement de la régulation 24 V DC
avec le thermostat RDG-160T des caniveaux OC–
système à deux tube
Схема подлючения 24 В регулировки
для конвекторов Licon OC – двухтрубная система
GND
24 VDC
0-10 VDC
VENTIL TOPENÍ
24 VDC
Schéma zapojení konvektorů s termostatem
SIEMENS RDG 160T
Connection diagram for 24 V DC regulation
of OC convectors
24-V-Gleichspannungsschaltplan
RDG-160T für die Konvektoren OC mit optimierter
Konvektion – Zweirohrsystem
Le schéma de raccordement de la régulation
24 V DC avec le thermostat RDG-160T des caniveaux
OC – système à deux tubes
Схема подлючения 24 В регулировки для
конвекторов Licon OC – двухтрубная система
-
dvoutrubkový systém
mit
Zweirohrsystem
NAPÁJECÍ NAPĚTÍ
OVLÁDACÍ NAPĚTÍ
– dvoutrubkový systém
mit
Thermostat
Thermostat
