Stetige Regelung: 3-Punkt, PWM oder DC 0...10 V
Heizbetrieb (P01 = 0)
Umschaltung (P01 = 2 oder P01 = 3)
Hinweis:
Einstellung der Steuersequenz und der Steuerausgänge
38/82
Siemens
Smart Infrastructure

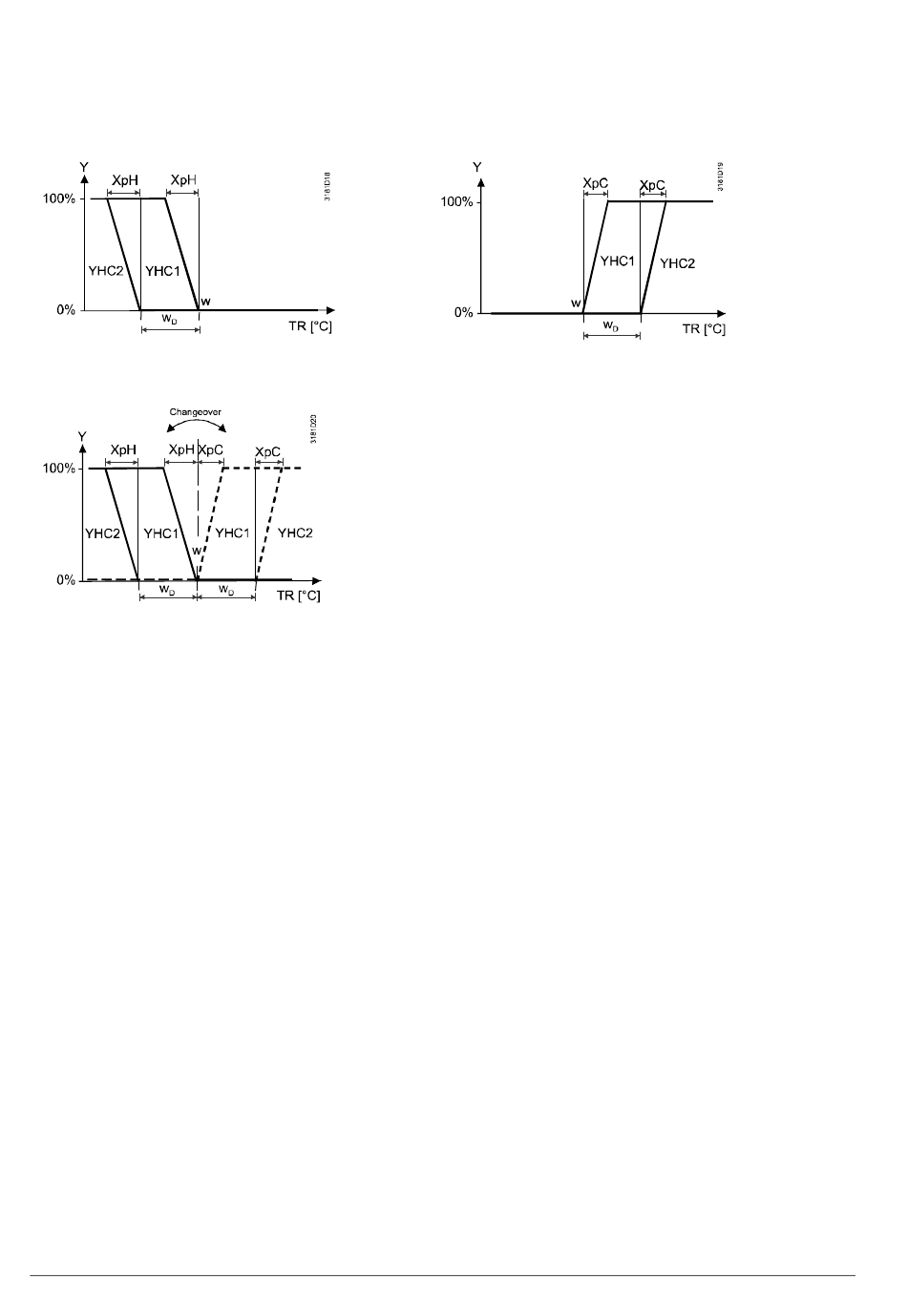

Folgende Diagramme zeigen die Steuersequenz für stetige PI-Regelung.
Die Diagramme zeigen nur den Proportionalanteil der PI-Regelung.
Siehe hierzu die Kapitel 4.5, 4.7 und 4.7.2.
RDG100..., RDG110..., RDG160T... Basisdokumentation
Kühlbetrieb (P01 = 1)
T [°C] Raumtemperatur
w Raumtemperatur-Sollwert
YHC1 Steuerbefehl "Stufe 1"
YHC2 Steuerbefehl "Stufe 2"
XpH Proportionalband "Heizen" (P30)
XpC Proportionalband "Kühlen" (P31)
X Totzone (P33)
dz
w Sollwertdifferenz (P34)
D
