Hardware
2-Punkt-Regelung
40/82
Siemens
Smart Infrastructure
4.7.11 1-stufiges Heizen oder Kühlen mit Umkehrventil
(RDG110..)
Bei dieser Anwendung steuert der Thermostat einen Verdichter im Heiz- oder
Kühlbetrieb mit Umschaltung (automatisch oder manuell). Werkeinstellung ist "nur
Kühlen" (P01 = 1).
·
Basisanwendung "4-Rohr" wählen (siehe Kapitel 4.7.6)
·

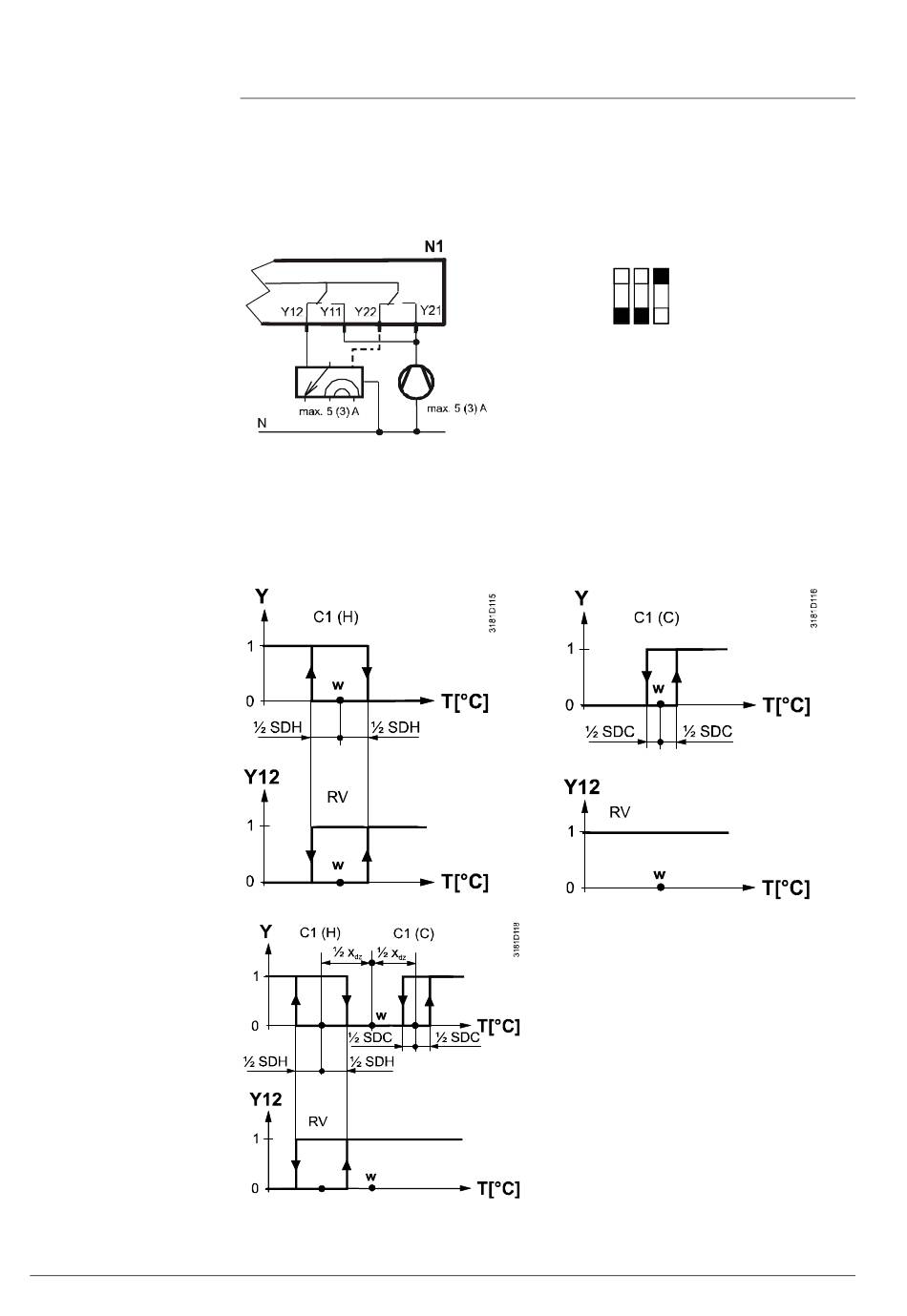

Verdichter und Umkehrventil wie folgt anschliessen:
RV
Diese Anwendung steht nur bei RDG110.. zur Verfügung.
Folgende Diagramme zeigen die Steuersequenzen für 2-Punkt-Regelung.
Heizbetrieb mit manueller Wahl
(P01 = 2)
Heiz- und Kühlbetrieb (P01 = 4)
RDG100..., RDG110..., RDG160T... Basisdokumentation
ON
OFF
C1
Kühlbetrieb mit manueller Wahl
(P01 = 2)
T [°C] Raumtemperatur
w Raumtemperatur-Sollwert
Y11 Steuerbefehl "Verdichter" (H)
Y21 Steuerbefehl "Verdichter" (C)
Y12 Steuerbefehl "Umkehrventil"
(Heizen = ON)
SDH Schaltdifferenz "Heizen" (P30)
SDC Schaltdifferenz "Kühlen" (P31)
X Totzone (P33)
dz
1 2 3
CE1P3181de
2019-07-05
