2-Rohr/2-Stufiges Heizen Oder Kühlen - Siemens RDG200KN Basisdokumentation

Funktionen
4
Regelsequenzen
4.7.6 2-Rohr/2-stufiges Heizen oder Kühlen
2-stufiges Heizen oder
Kühlen
Heizbetrieb
Kühlbetrieb
Swap-Funktion
Ventilator in der 2. Stufe
Anzahl Heiz-/Kühlsequenz
begrenzen
2-Punkt-Regelung
68 | 158
Bei 2-stufigen Applikationen steuert der Thermostat 2 Ventile oder 2-stufige
Verdichter in Heiz- oder Kühlbetrieb oder mit Umschaltung (automatisch oder
manuell).
"Nur Kühlen" (P001 = 1) ist Werkseinstellung.
Im Heizbetrieb wird die 1. Stufe aktiviert, wenn die erfasste Raumtemperatur unter
dem Sollwert liegt.
Die 2. Stufe wird aktiviert, falls die erfasste Raumtemperatur unter den "Sollwert"
minus "Sollwertdifferenz" fällt.
Im Kühlbetrieb wird die 1. Stufe aktiviert, wenn die erfasste Raumtemperatur über
dem Sollwert liegt.
Die 2. Stufe wird aktiviert, falls die erfasste Raumtemperatur den "Sollwert" plus
"Sollwertdifferenz" übersteigt.
Ist die Swap-Funktion freigegeben, schaltet die 1. Stufe der Heizung (YHC1) auf
die 2. Stufe in der Kühlung. Diese Funktion optimiert den Einsatz der Heiz-
/Kühlenergie in Systemen mit unterschiedlichen Einrichtungen. Z.B.
Ventilatorkonvektoren kombiniert mit Strahlungs-Heiz-/Kühlpanels oder
Fussbodenheizung/-kühlung. Siehe Zusätzliche Funktionen [➙ 45] zur Freigabe
der Funktion über P254.
Abhängig von der Einrichtung kann die Ventilatorsteuerung in der 2. Stufe gestartet
werden (in der 1. Stufe bleibt der Ventilator auf Aus), entweder in der Heiz- oder
Kühlsequenz. Für angeforderte Applikation kann der Ventilator in verschiedenen
Sequenzen freigegeben oder gesperrt werden. Für Details, siehe:
Ventilatorsteuerung [➙ 92].
In der 2-Rohr/2-stufigen Applikation, mit Parameter P200 "Anzahl Heiz-
/Kühlsequenzen", kann die Anzahl der Ausgänge auf eine Kühlsequenz (P200 = 2)
oder eine Heizsequenz begrenzt werden (P200 = 3).
P200 = 1
P200 = 2
P200 = 3

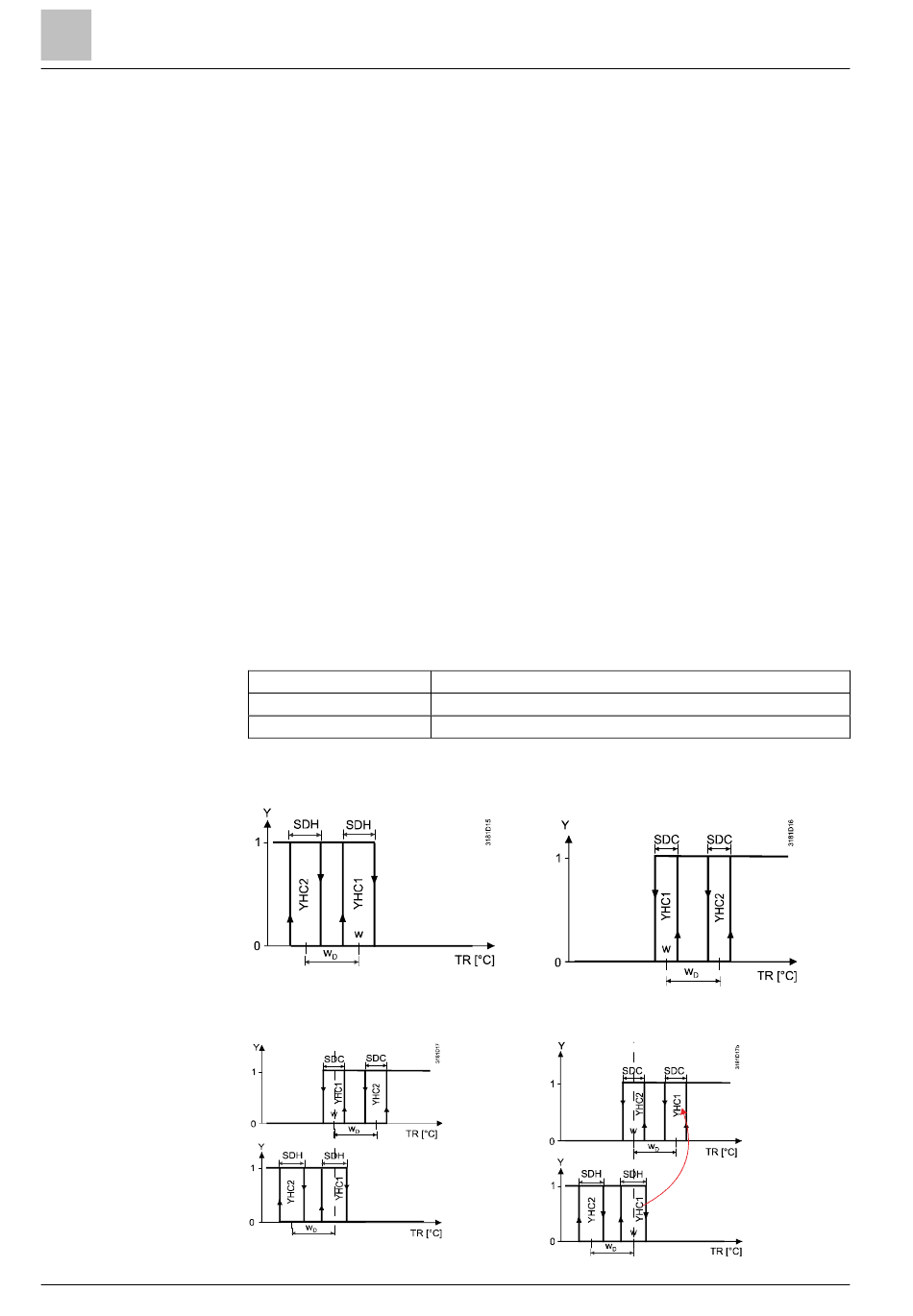

Die folgenden Diagramme zeigen die Regelsequenz bei 2-Punkt-Regelung:
Heizbetrieb (P001 = 0)
Umschaltung (P001 = 2 oder P001 = 3,
P254 = 0)
2 Sequenzen Heizen, 2 Sequenzen Kühlen
2 Sequenzen Heizen, 1 Sequenzen Kühlen
1 Sequenzen Heizen, 2 Sequenzen Kühlen
Kühlbetrieb (P001 = 1)
Umschaltung (P001 = 2 oder P001 = 3,
P254 = 1) (Swap-Funktion)
Umschaltung
Kühlen
Umschaltung
Heizen
Umschaltung
Kühlen
(YHC2:
1 Sequenz)
Umschaltung
Heizen
A6V11545892_de--_a
