4.7.3 2-Rohr-Ventilatorkonvektor

2-Punkt-Regelung
Regelsequenz
2-Punkt-Regelung
Stetige Regelung:
3-Punkt, PWM oder
DC 0...10 V
Regelsequenz stetiger
Ausgang
Hinweis
Hinweis
A6V11545892_de--_a
Bei 2-Rohr-Applikationen steuert der Thermostat ein Ventil im Heiz-/Kühlbetrieb mit
Umschaltung (automatisch oder manuell), bei "Nur Heizen" oder "Nur Kühlen".
"Nur Kühlen" (Werkseinstellung, P001 = 1).

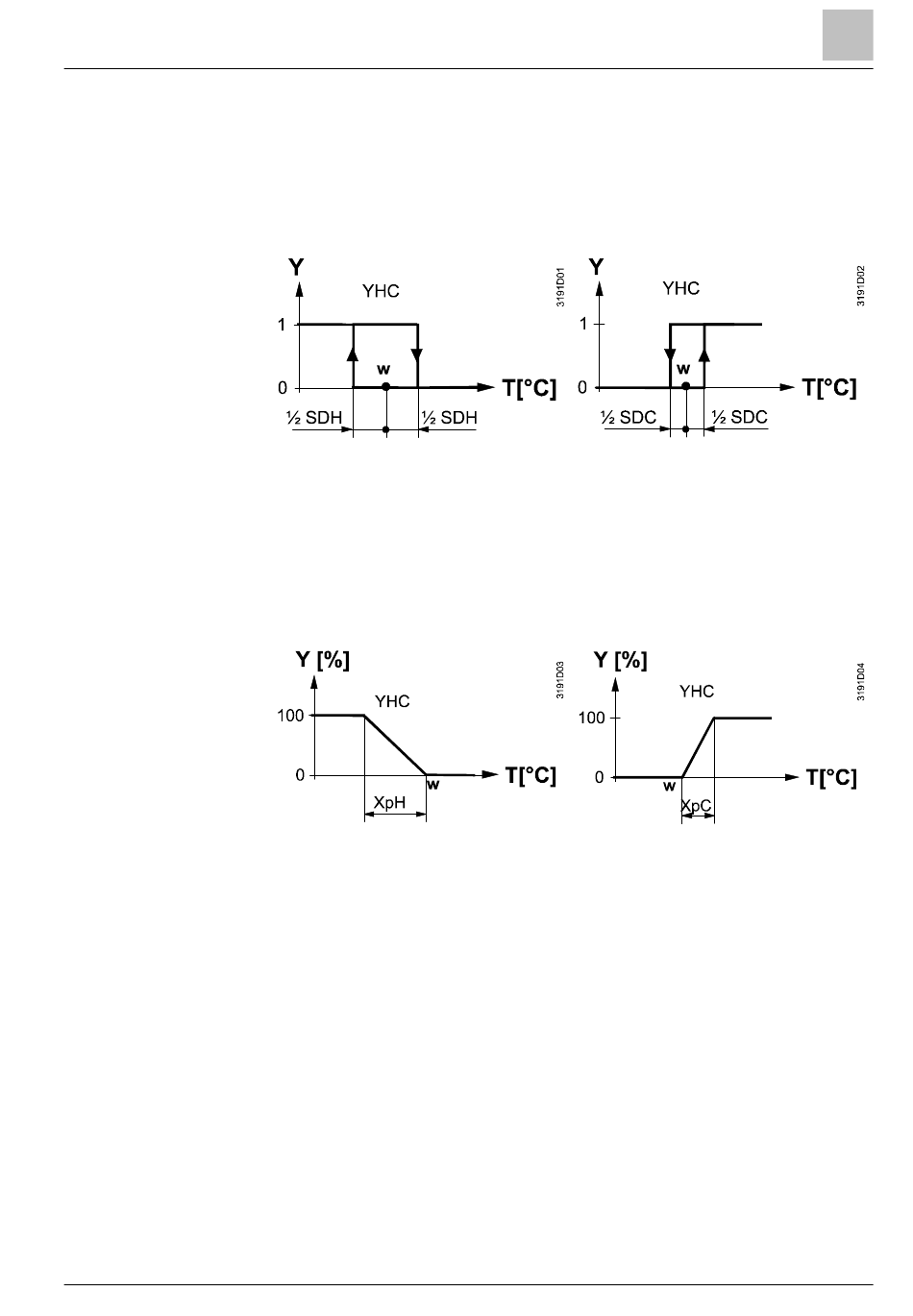

Die folgenden Diagramme zeigen die Regelsequenz bei 2-Punkt-Regelung:
Heizbetrieb
T[℃] Raumtemperatur
w Raumtemperatursollwert
YHC Steuerbefehl "Ventil"
Die folgenden Diagramme zeigen die Regelsequenz bei stetiger PI-Regelung.
Heizbetrieb
T[℃] Raumtemperatur
w Raumtemperatursollwert
YHC Steuerbefehl "Ventil"
Die Diagramme zeigen lediglich den Proportionalanteil des PI-Thermostats.
Für die Einstellung der Sequenzen und Steuerausgänge, siehe
Applikationsübersicht [➙ 40], Sequenzübersicht (Einstellung über P01) [➙ 60] und
Steuerausgänge [➙ 83].
Parameter P256 (RDG260KN) bestimmt die Wärmedurchflussbegrenzung beim
Einsatz eines PICV. Siehe Zusätzliche Funktionen [➙ 45].
Funktionen
Regelsequenzen
Kühlbetrieb
SDH Schaltdifferenz "Heizen"
(P051)
SDC Schaltdifferenz "Kühlen"
(P053)
Kühlbetrieb
XpH Proportionalband "Heizen"
(P050)
XpC Proportionalband "Kühlen"
(P052)
