Hintergrundwissen zur Funktionsweise von Oszilloskopen

Flanke und Pegel

Die Bedienelemente Flanke und Pegel helfen bei der Trigger-
definition. Mit der Option Flanke (nur bei Flankentriggern verfügbar)
wird festgelegt, ob der Triggerpunkt auf der steigenden oder
abfallenden Flanke liegen soll. Über den Drehknopf TRIGGER-
PEGEL wird eingestellt, wo der Triggerpunkt auf der Flanke erscheint.

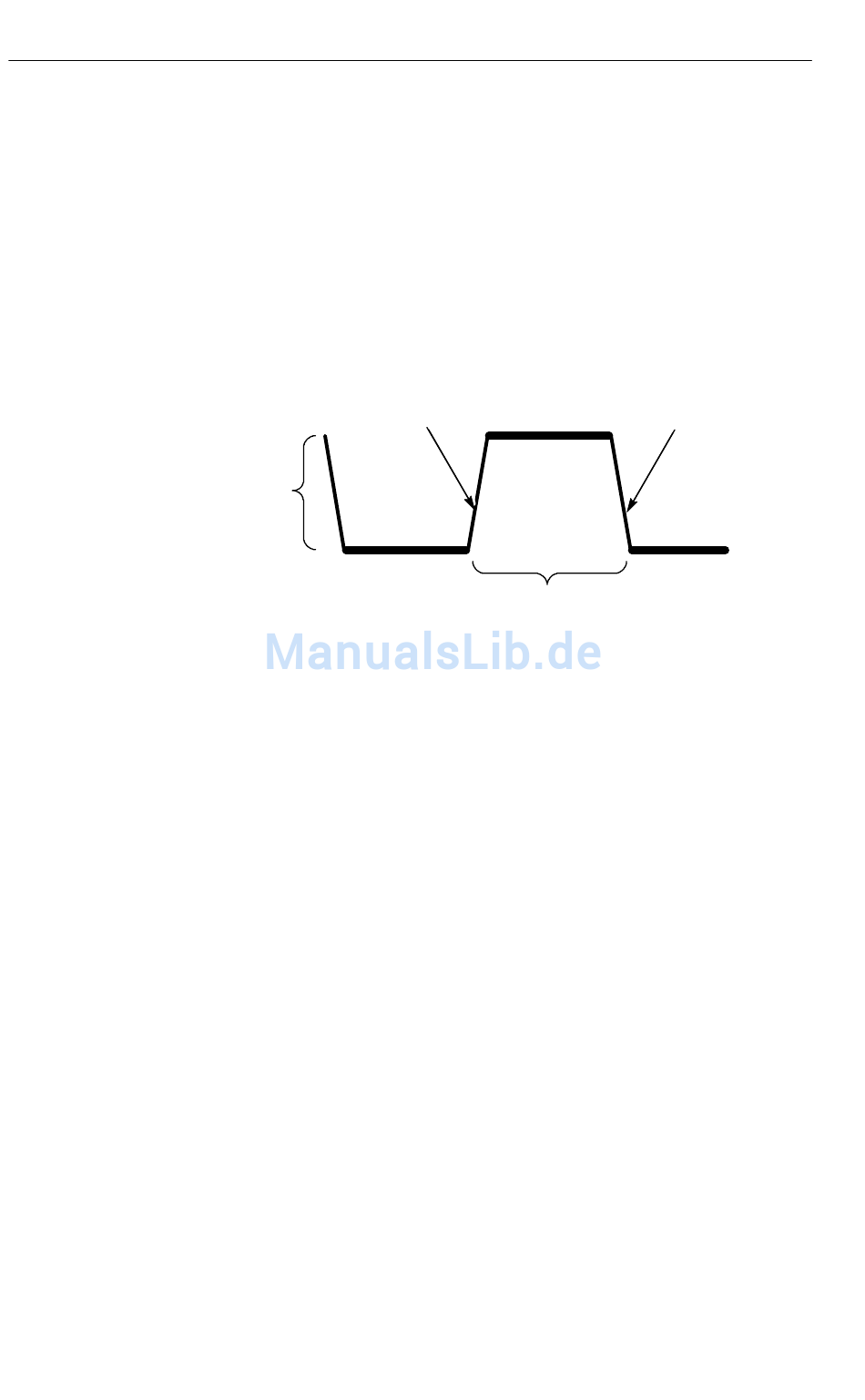

Der Triggerpegel
lässt sich vertikal

Signalerfassung

Bei der Signalerfassung wird das Signal vom Oszilloskop
digitalisiert und als Kurvenzug angezeigt. Im Erfassungsmodus
ist festgelegt, auf welche Weise das Signal digitalisiert wird.
Die Einstellung der Zeitbasis beeinflusst die Zeitdauer und
Detailgenauigkeit der Erfassung.

Erfassungsmodi

Es gibt drei Erfassungsmodi: Sample (Abtasten), Pk Detect
(Spitzenwert) und Mittelwert.
3-6
einstellen.
Benutzerhandbuch des Digitaloszilloskops der Serie TPS2000
Steigende Flanke
Die Triggerflanke kann steigend oder
fallend sein.
Fallende Flanke
