Rechtecksignal oder Impuls

Wenn Sie die Funktion Auto-Setup verwenden und das Oszilloskop
feststellt, dass das Signal einem Rechtecksignal oder Impuls ähnelt,
werden folgende Optionen angezeigt:

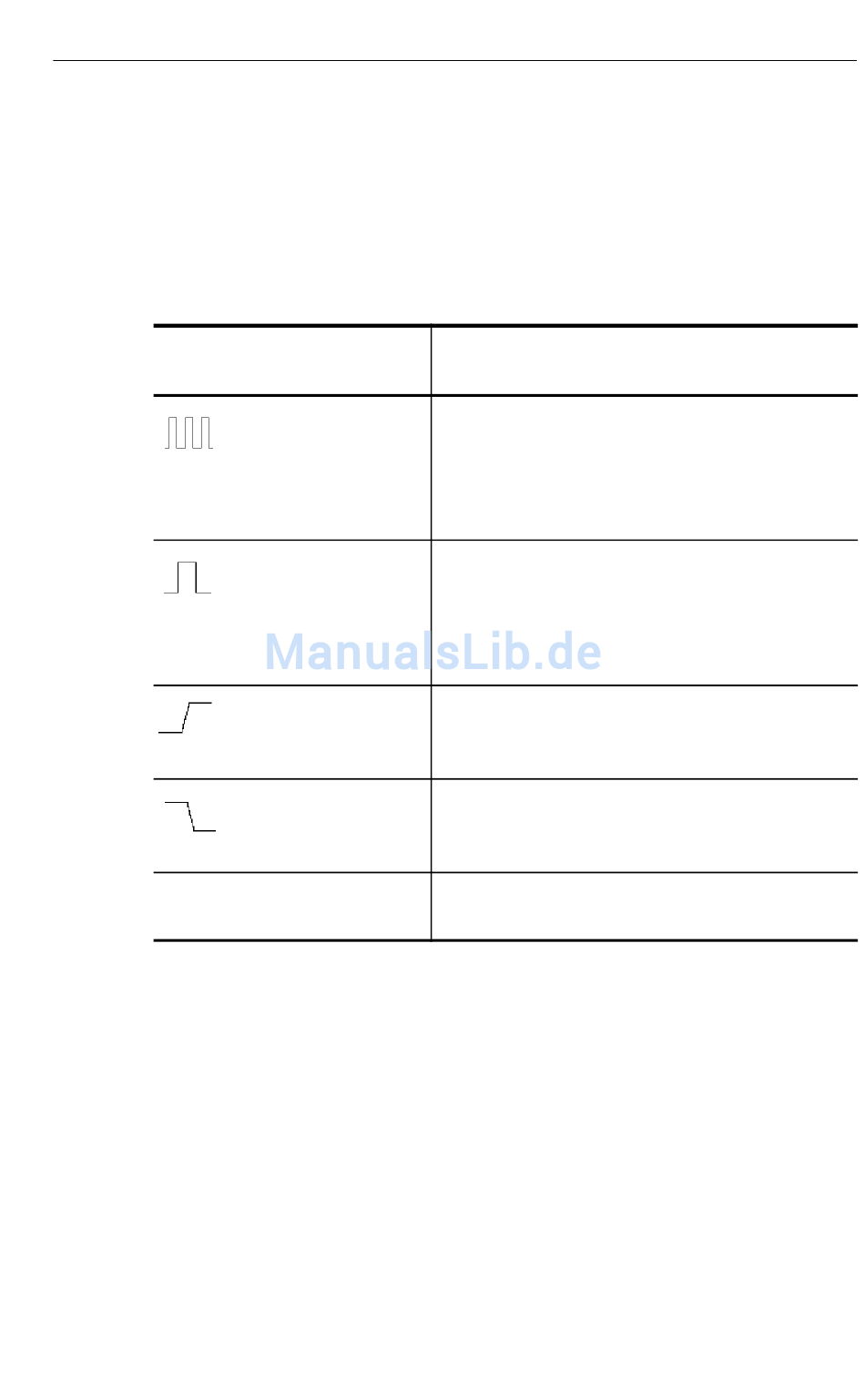

Optionen für Rechteck-
signal oder Impuls
Multi-Zyklus-Rechtecksignal
Einzelzyklus-Rechtecksignal
Steigende Flanke
Fallende Flanke
Auto-Setup rückgängig
Benutzerhandbuch des Digitaloszilloskops der Serie TPS2000
Details
Zeigt mehrere Zyklen mit entsprechender
vertikaler und horizontaler Skalierung an;
das Oszilloskop zeigt die automatischen
Messungen für Spitze-zu-Spitze, Mittelwert,
Periode und Frequenz an.
Hier wird die Horizontalskala so eingestellt,
dass ungefähr ein Zyklus des Signals
dargestellt wird; das Oszilloskop zeigt die
automatischen Messungen für Min, Max,
Mittelwert und positive Breite an.
Das Oszilloskop zeigt die Flanke und die
automatischen Messungen für Anstiegszeit und
Spitze-zu-Spitze an.
Das Oszilloskop zeigt die Flanke und die
automatischen Messungen für Abfallzeit und
Spitze-zu-Spitze an.
Das Oszilloskop zeigt wieder die vorherige
Einstellung an.
