Erste Schritte
Durchführen von potenzialfreien Messungen

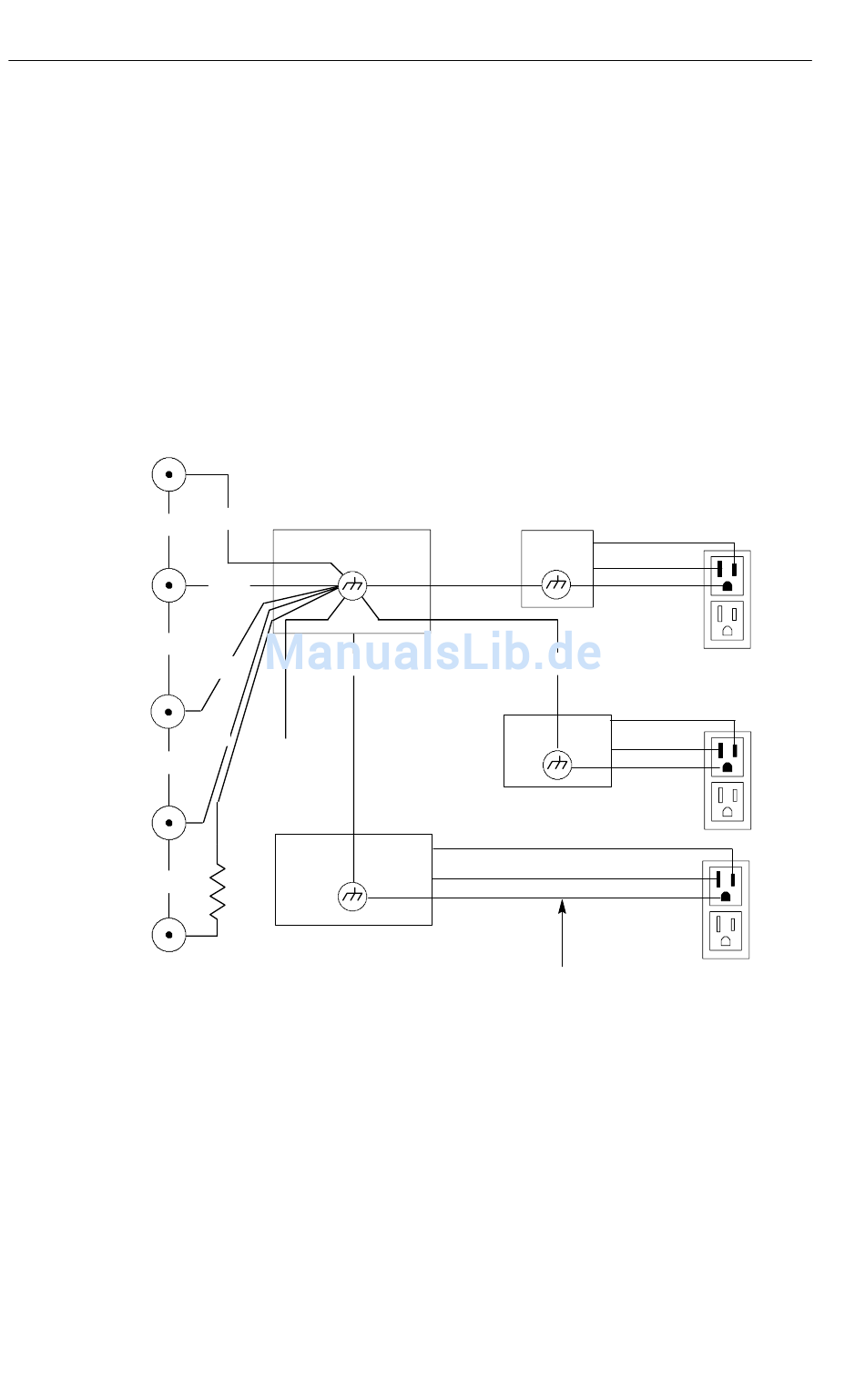

Zum Durchführen von potenzialfreien Messungen werden der
Kanal und die EXT TRIG-Eingänge (3 MΩ) am Oszilloskop
vom Gerätegehäuse und voneinander isoliert. Dies ermöglicht
unabhängige potenzialfreie Messungen mit Kanal 1, Kanal 2 und
EXT TRIG (bei 4-Kanal-Modellen auch mit Kanal 3 und Kanal 4).
CH 1
NC
CH 2
NC
CH 3
NC
CH 4
NC
EXT. TRIG.
* 3 MΩ Impedanz.
NC steht für „nicht angeschlossen".
1-4
Oszilloskop-Gehäuse
NC
NC
RS-232
NC
NC
PROBE
COMP
R*
Benutzerhandbuch des Digitaloszilloskops der Serie TPS2000
Centronics
PC
Anschluss an Erdung durch Gebäudeverkabelung
(typisch für Nordamerika).
Netzgerät
Steckdose
Drucker
