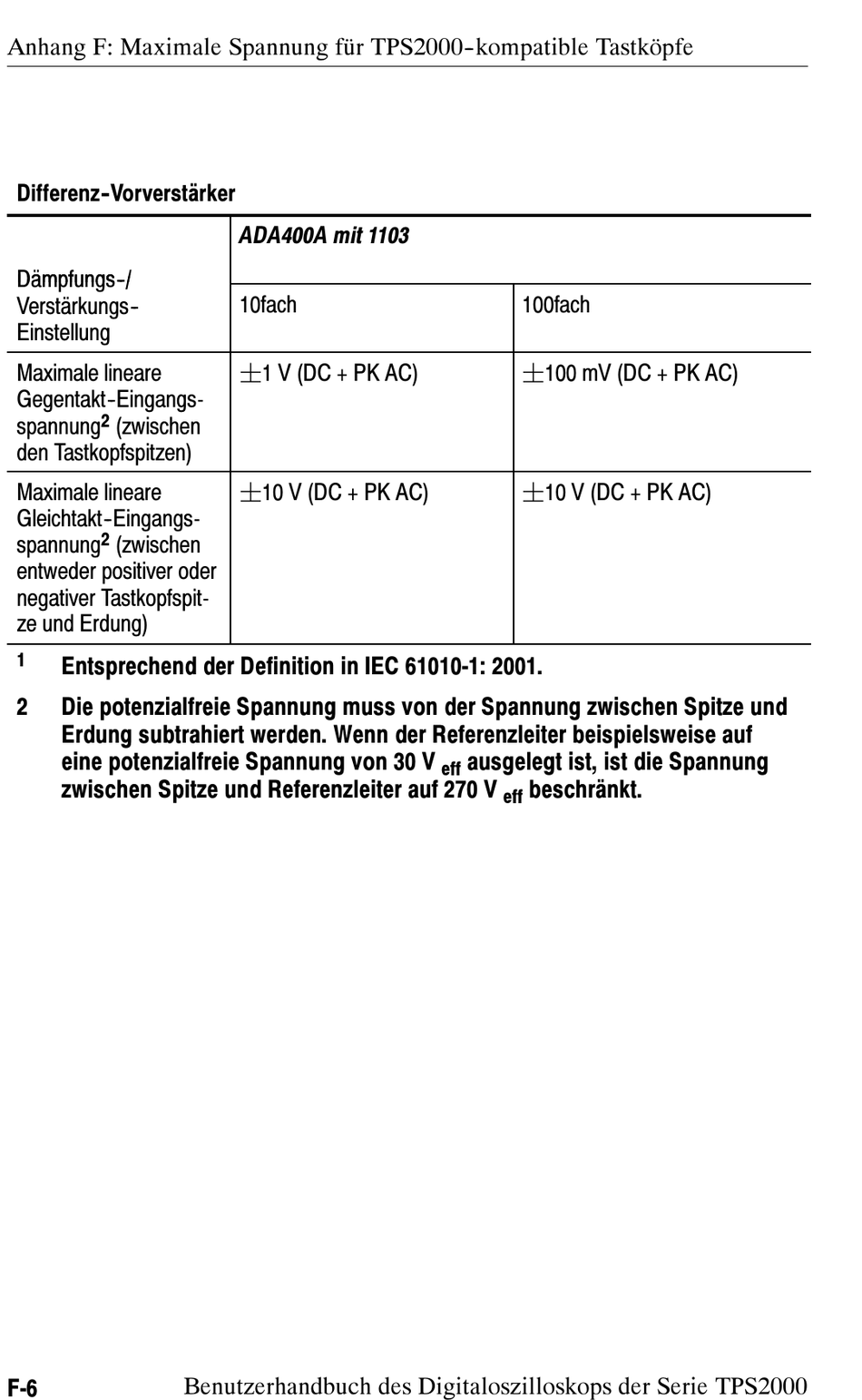

Anhang F: Maximale Spannung für TPS2000- - kompatible Tastköpfe
Differenz- - Vorverstärker
Dämpfungs--/ Dämpfungs--/
Verstärkungs--
Einstellung
Maximale lineare
Gegentakt--Eingangs-
2
spannung (zwischen
den Tastkopfspitzen)
Maximale lineare
Gleichtakt--Eingangs-
2
spannung (zwischen
entweder positiver oder
negativer Tastkopfspit-
ze und Erdung)
1
Entsprechend der Definition in IEC 61010-1: 2001.
2 Die potenzialfreie Spannung muss von der Spannung zwischen Spitze und
Erdung subtrahiert werden. Wenn der Referenzleiter beispielsweise auf
eine potenzialfreie Spannung von 30 V
zwischen Spitze und Referenzleiter auf 270 V
F-6
ADA400A mit 1103
10fach
¦1 V (DC + PK AC)
¦10 V (DC + PK AC)
Benutzerhandbuch des Digitaloszilloskops der Serie TPS2000
100fach
¦100 mV (DC + PK AC)
¦10 V (DC + PK AC)
ausgelegt ist, ist die Spannung
eff
beschränkt.
eff
