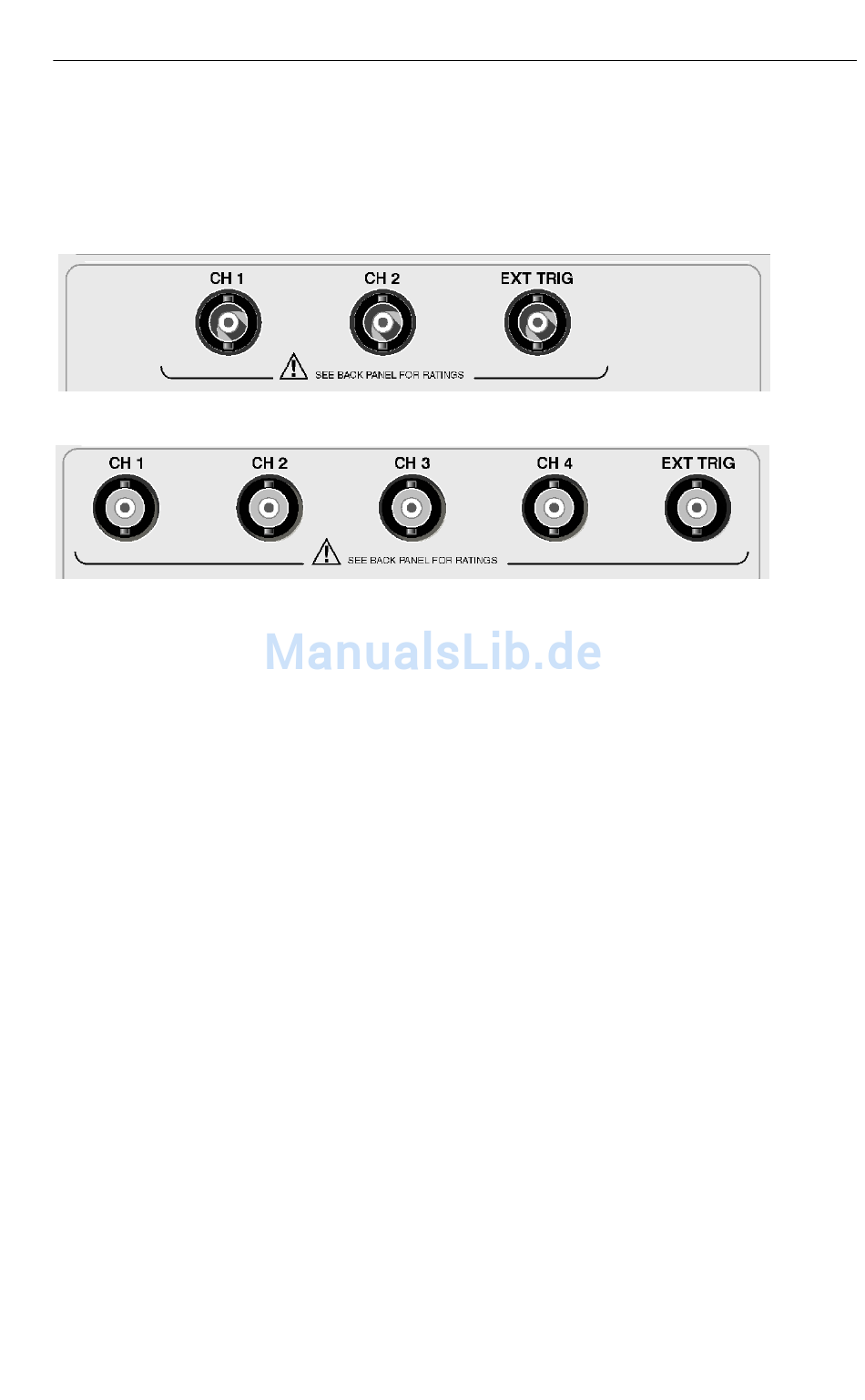

Eingangsstecker

2-Kanal-Modell
4-Kanal-Modelle
CH 1, CH 2, CH 3 & CH 4. Eingangsstecker zur Anzeige von Signalen.
EXT TRIG. Eingangsstecker für eine externe Triggerquelle. Verwenden
Sie das Triggermenü, um die Triggerquelle Ext, Ext/5 oder Ext/10
auszuwählen. Halten Sie die Taste TRIG ANZEIGE gedrückt,
um feststellen, wie sich die Triggereinstellungen z.B. bei
Triggerkopplung auf das Triggersignal auswirken.
Benutzerhandbuch des Digitaloszilloskops der Serie TPS2000
Bedienungsgrundlagen
2-15
