Tektronix TPS2000 Series Benutzerhandbuch Seite 96

Anwendungsbeispiele

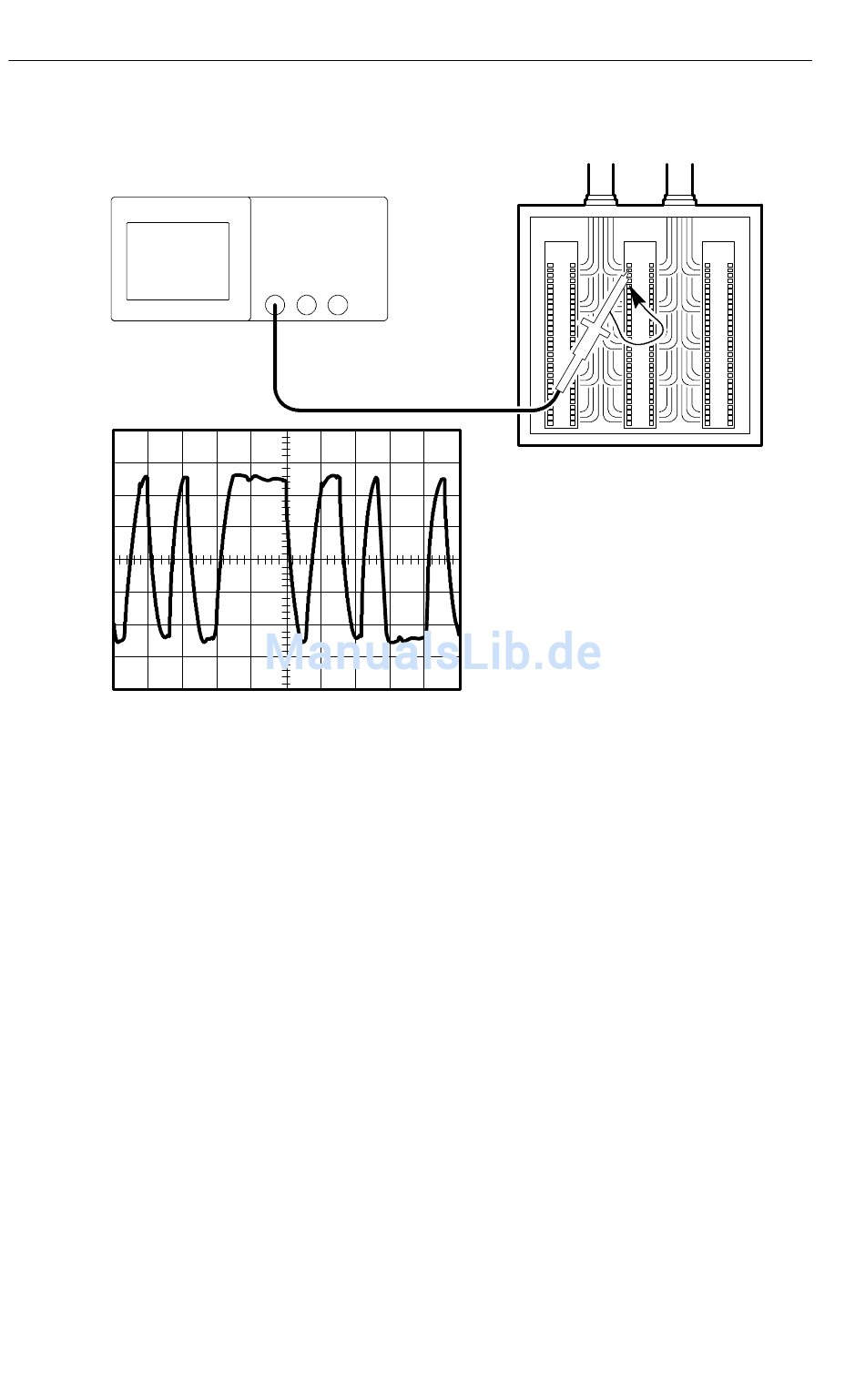

Zum Anzeigen des differenzierten Signals gehen Sie wie folgt vor:
1. Schließen Sie die Tastkopfspitze an einer Seite des Signals an.
2. Schließen Sie den Tastkopf-Referenzleiter an der anderen Seite
des Signals an.
3. Drücken Sie die Taste AUTO-SETUP.
Um eine stabilere Anzeige zu erhalten, drücken Sie die Taste
EINZELFOLGE, um die Signalerfassung zu steuern. Jedes Mal,
wenn Sie die Taste drücken, erfasst das Oszilloskop eine Moment-
aufnahme des digitalen Datenstroms. Zur Signalanalyse können die
Cursor oder die automatischen Messungen verwendet werden, oder
Sie speichern das Signal ab, um es zu einem späteren Zeitpunkt zu
analysieren.
4-10
CH 1
Benutzerhandbuch des Digitaloszilloskops der Serie TPS2000
