Anzeige eines berechneten momentanen Leistungssignals

Ein berechnetes momentanes Leistungssignal können Sie mit einem
Spannungstastkopf, einem Stromtastkopf und der Multiplikations-
funktion des Oszilloskops anzeigen.
HINWEIS. Achten Sie unbedingt auf den Grenzwert des verwendeten
Spannungs- oder Stromtastkopfes. Überschreiten Sie nicht diesen
Grenzwert. Siehe Seite 1-5.
Zum Anzeigen eines berechneten momentanen Leistungssignals
gehen Sie wie folgt vor:

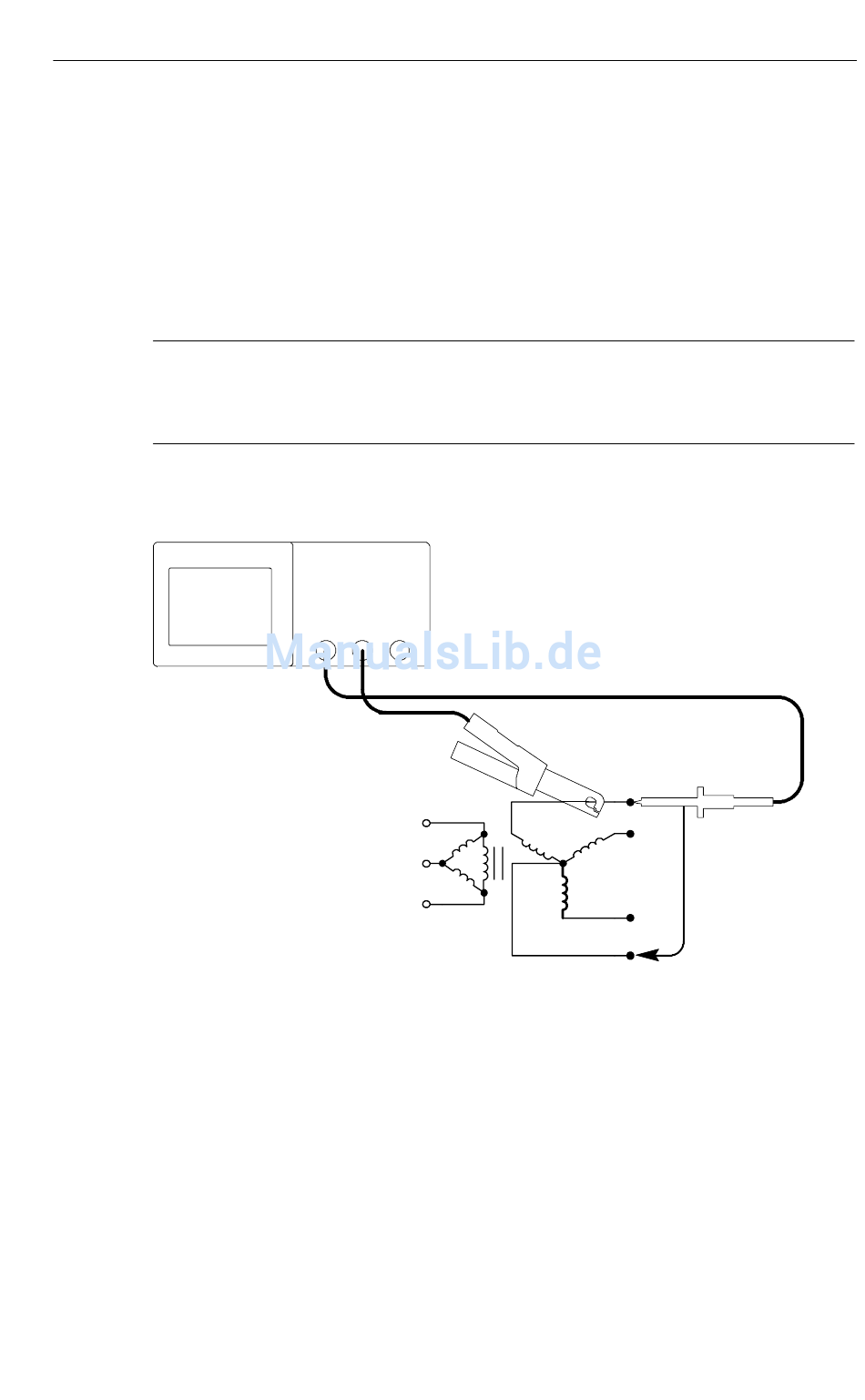

1. Schließen Sie einen Spannungstastkopf an Kanal 1 und einen
Stromtastkopf an Kanal 2 an.
