Referenz
1

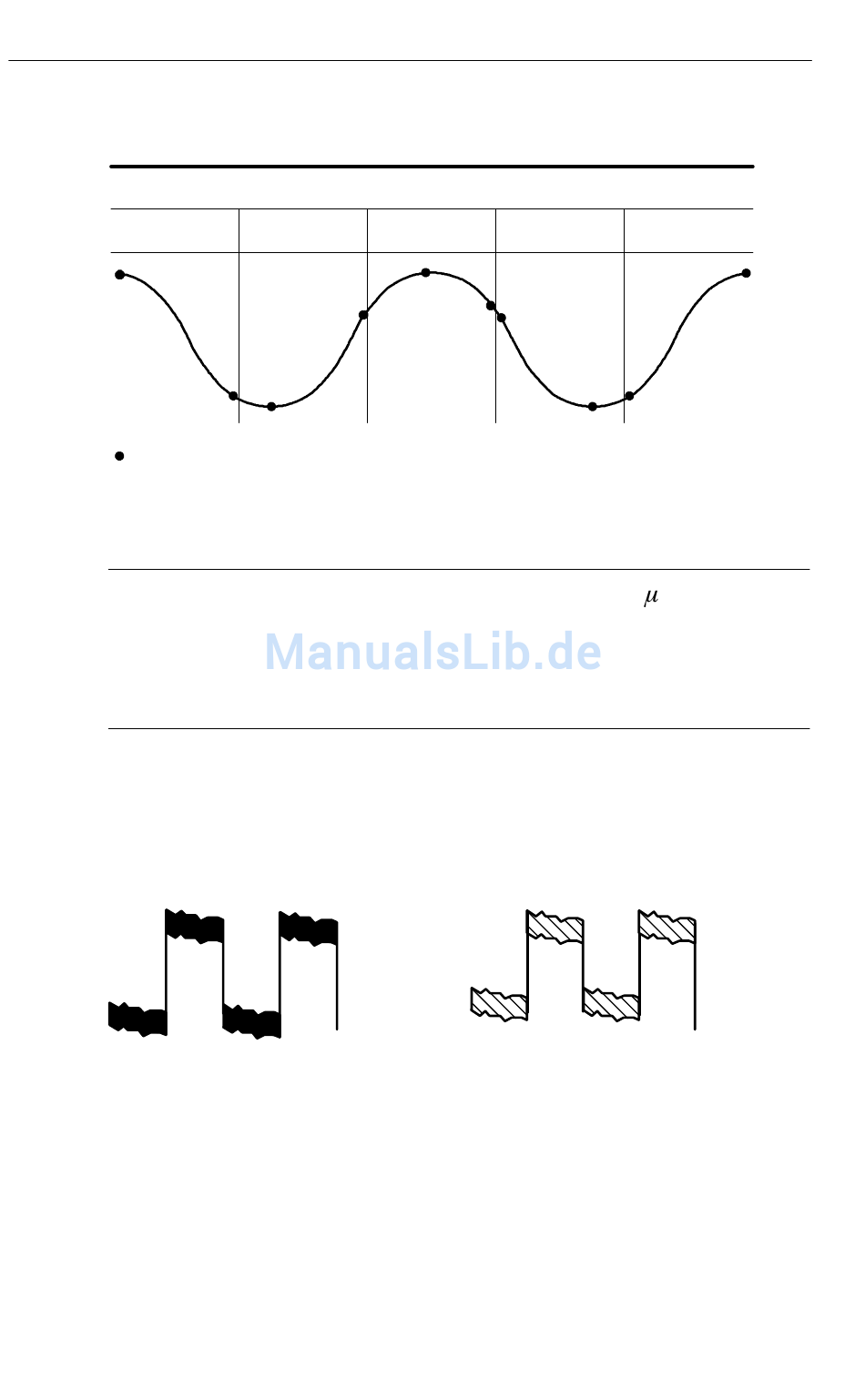

Angezeigte Abtastpunkte
Beim Spitzenwerterfassungsmodus werden die höchsten und niedrigsten in
einem Intervall erfassten Spannungen angezeigt.
HINWEIS. Wenn Sie die SEC/DIV-Einstellung auf 2,5 s/div oder
schneller einstellen, wechselt der Erfassungsmodus auf Abtastung,
da die Abtastrate hoch genug ist, sodass keine Spitzenwerterfassung
erforderlich ist. Allerdings zeigt das Oszilloskop keine Meldung an,
um auf den auf Abtastung geänderten Modus hinzuweisen.
Wenn das Signal über ein hinreichendes Rauschen verfügt, weist
eine typische Spitzenwertanzeige große schwarze Bereiche auf.
Zur Verbesserung der Anzeigeleistung wird dieser Bereich mit
Diagonallinien dargestellt.
Spitzenwertanzeige
9-4
Erfassungsintervalle im Spitzenwerterfassungsmodus (1250)
2
Typische
Benutzerhandbuch des Digitaloszilloskops der Serie TPS2000
3
4
Spitzenwertanzeige bei
Modell TPS2000
5
