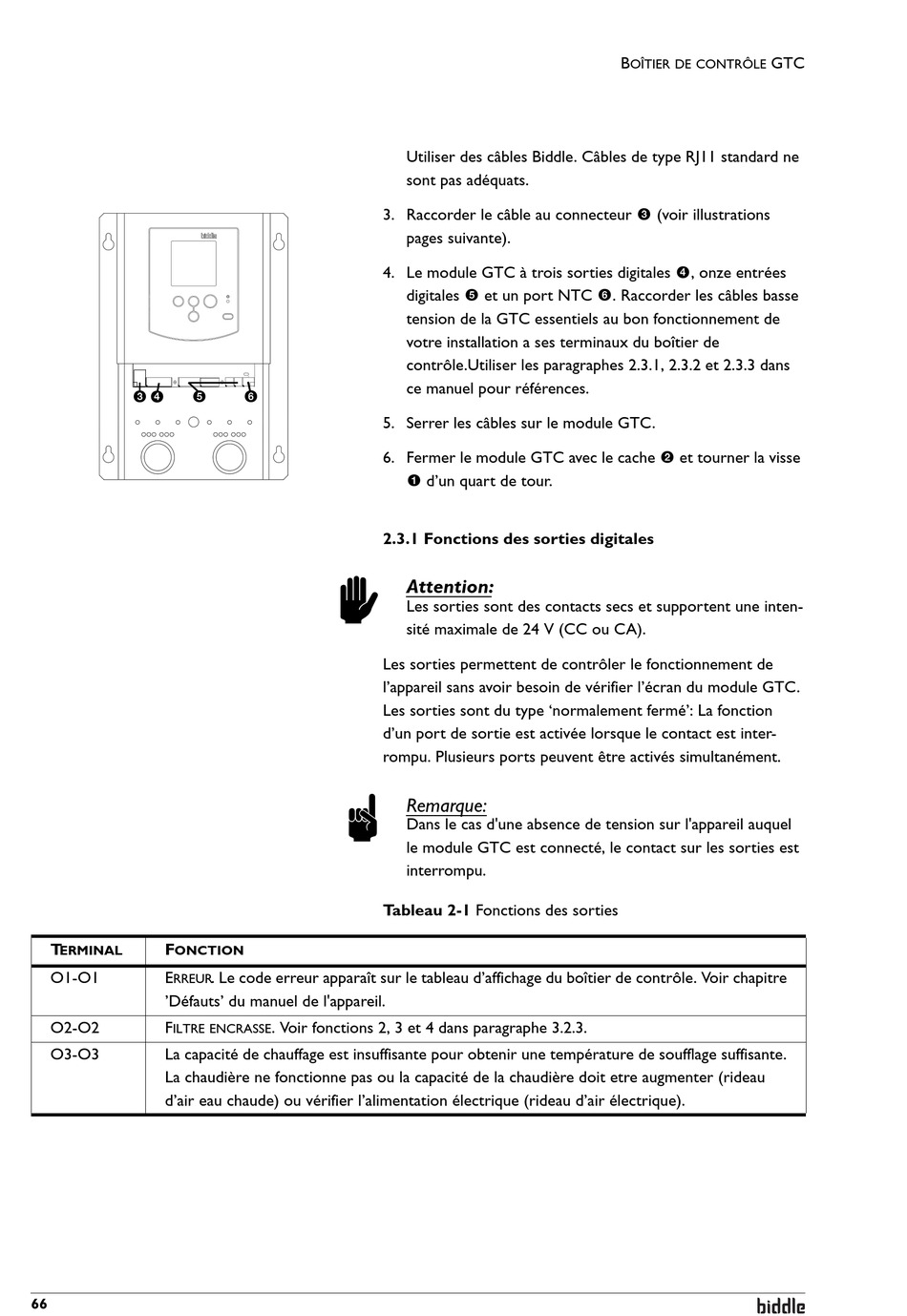

Biddle CA Anleitung Seite 66

5
3 4
T F
ERMINAL ONCTION
O1-O1 E
RREUR
'Défauts' du manuel de l'appareil.
O2-O2 F
ILTRE ENCRASSE
O3-O3 La capacité de chauffage est insuffisante pour obtenir une température de soufflage suffisante.
La chaudière ne fonctionne pas ou la capacité de la chaudière doit etre augmenter (rideau
d'air eau chaude) ou vérifier l'alimentation électrique (rideau d'air électrique).
66
6
c
n
. Le code erreur apparaît sur le tableau d'affichage du boîtier de contrôle. Voir chapitre
. Voir fonctions 2, 3 et 4 dans paragraphe 3.2.3.
Utiliser des câbles Biddle. Câbles de type RJ11 standard ne
sont pas adéquats.
3. Raccorder le câble au connecteur 3 (voir illustrations
pages suivante).
4. Le module GTC à trois sorties digitales 4, onze entrées
digitales 5 et un port NTC 6. Raccorder les câbles basse
tension de la GTC essentiels au bon fonctionnement de
votre installation a ses terminaux du boîtier de
contrôle.Utiliser les paragraphes 2.3.1, 2.3.2 et 2.3.3 dans
ce manuel pour références.
5. Serrer les câbles sur le module GTC.
6. Fermer le module GTC avec le cache 2 et tourner la visse
1 d'un quart de tour.
2.3.1 Fonctions des sorties digitales
Attention:
Les sorties sont des contacts secs et supportent une inten-
sité maximale de 24 V (CC ou CA).
Les sorties permettent de contrôler le fonctionnement de
l'appareil sans avoir besoin de vérifier l'écran du module GTC.
Les sorties sont du type 'normalement fermé': La fonction
d'un port de sortie est activée lorsque le contact est inter-
rompu. Plusieurs ports peuvent être activés simultanément.
Remarque:
Dans le cas d'une absence de tension sur l'appareil auquel
le module GTC est connecté, le contact sur les sorties est
interrompu.
Tableau 2-1 Fonctions des sorties
B GTC
OÎTIER DE CONTRÔLE
