ODE D EMPLOI

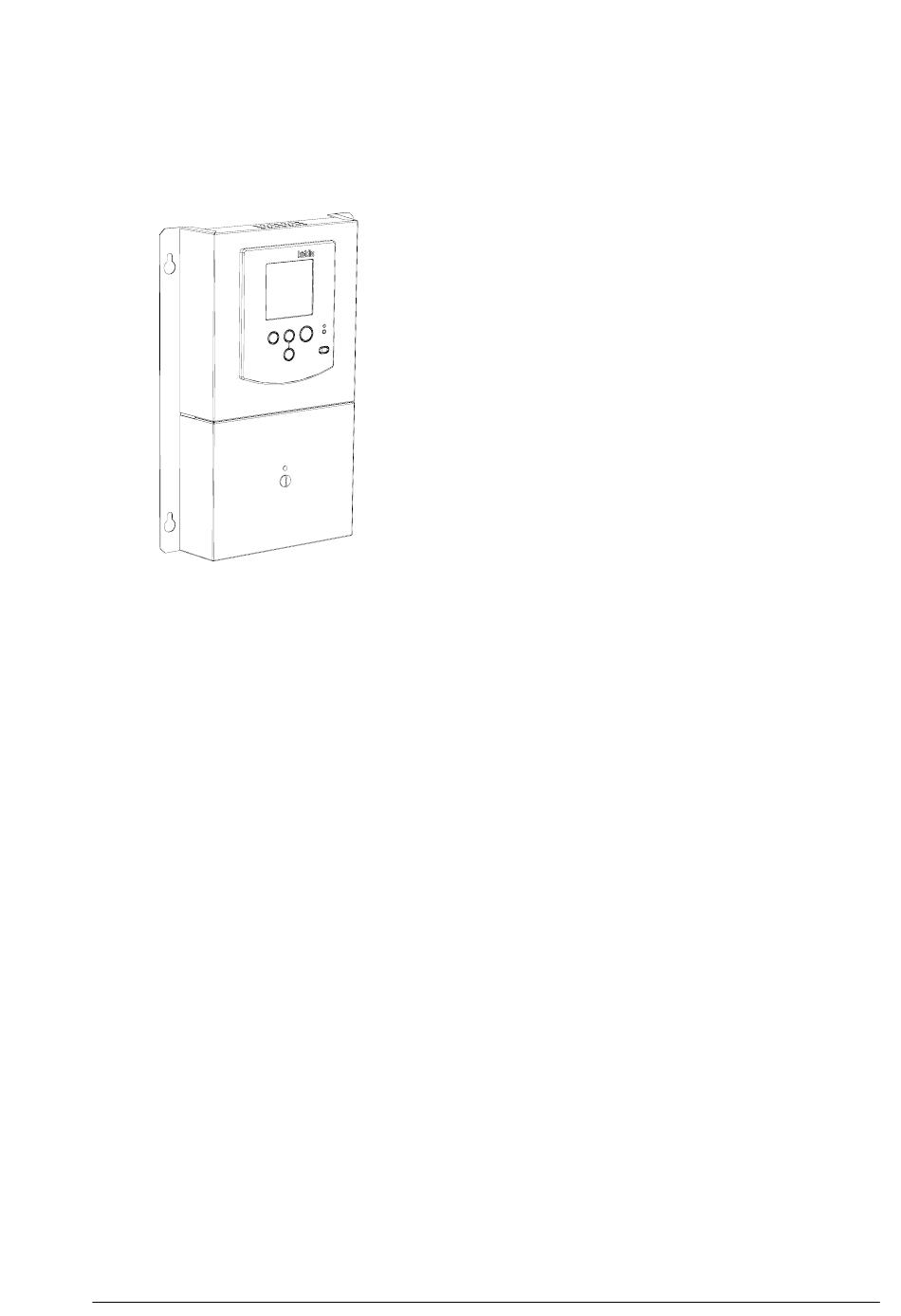

1.3 A propos du boîtier de contrôle GTC
Version: 4.0 (10-11-2011)
1.3.1 Applications
Le boîtier de contrôle GTC est destiné à piloter le rideau d'air
de confort de type CA et CA
tion Technique Centralisée. Il est utilisé en remplacement d'un
boîtier de contrôle de type local.
Il permet de piloter toutes les fonctions utilisateur et certains
paramètres de fonctionnement du rideau d'air sans l'interven-
tion de l'utilisateur. Le boîtier de contrôle permet de renvoyer
à la GTC, des informations sur le bon fonctionnement du
rideau d'air.
La connexion entre le rideau d'air et le boîtier de contrôle
GTC s'effectue par un câble de type RJ.
La connexion entre la Gestion Technique Centralisée et le cir-
cuit imprimé du boîtier de contrôle s'effectue par un ou plu-
sieurs câbles basse tension.
1.3.2 Fonctionnement
Le bornier du boîtier de contrôle GTC est équipé de plu-
sieurs entrées et sorties permettant deux fonctions
principales:
1. Adapter le fonctionnement du rideau d'air en fonction des
changements climatiques intérieurs et extérieurs au local
en ouvrant ou fermant les entrées.
2. Informer la Gestion Technique Centralisée du bâtiment sur
le fonctionnement du rideau d'air
Voir paragraphe 2.3 pour les fonctions Entrées et Sorties.
Par ailleurs, les entrées et sorties prévues dans l'appareil peu-
vent être utilisées et programmées en suivant les prescrip-
tions du paragraphe 3.4.
Le boîtier de contrôle situé au-dessus des connexions GTC
permet d'installer les différentes options de fonctionnement
du rideau d'air:
• Installer les options d'utilisation et de maintenance du
rideau d'air
• Régler le fonctionnement du rideau d'air au niveau installa-
teur
Les réglages sont expliqués dans le chapitre 'Réglages'.
à partir d'un système de Ges-
