ODE D EMPLOI
2

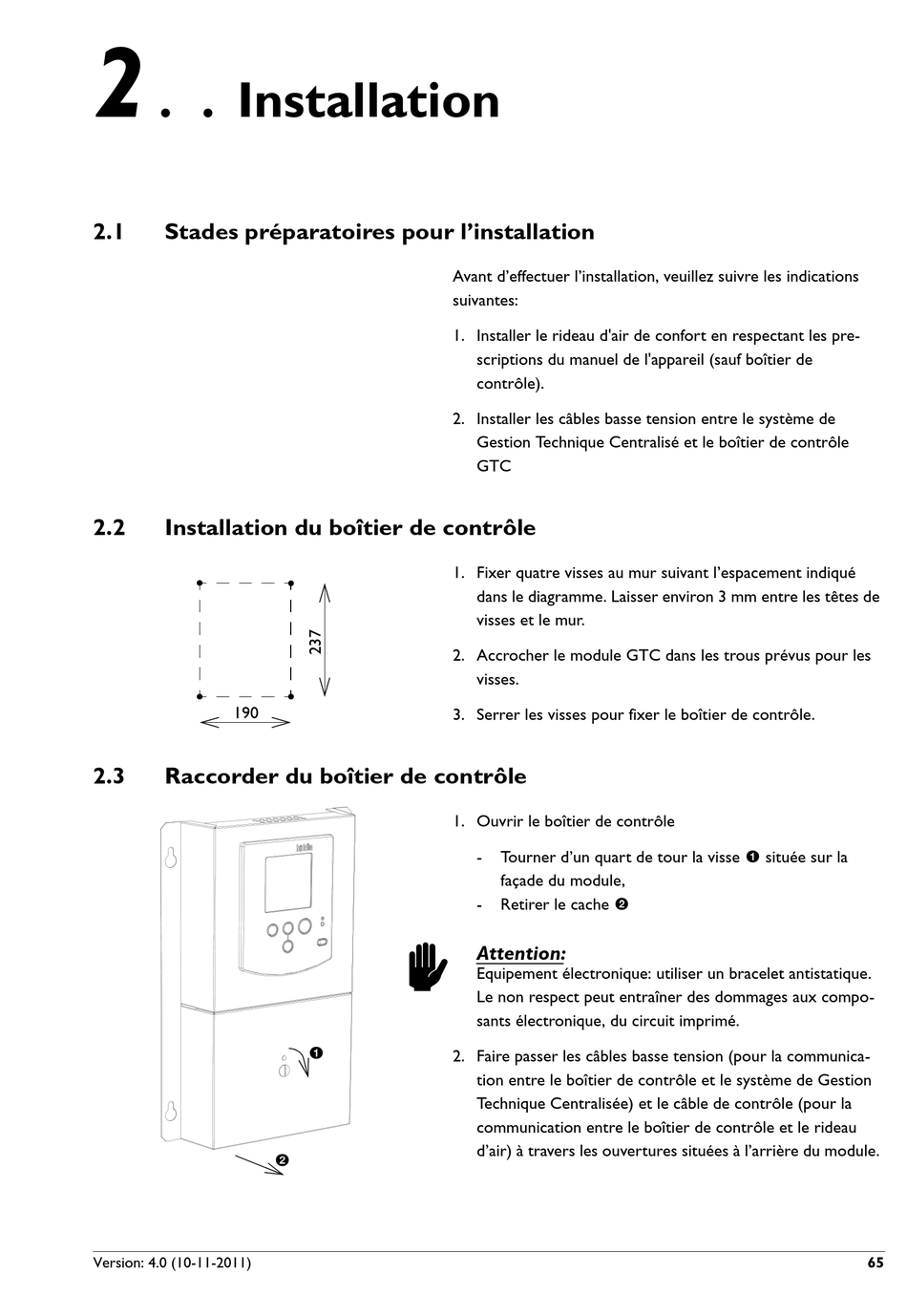

. . Installation
2.1 Stades préparatoires pour l'installation
2.2 Installation du boîtier de contrôle
190
2.3 Raccorder du boîtier de contrôle
Version: 4.0 (10-11-2011)
c
1
2
Avant d'effectuer l'installation, veuillez suivre les indications
suivantes:
1. Installer le rideau d'air de confort en respectant les pre-
scriptions du manuel de l'appareil (sauf boîtier de
contrôle).
2. Installer les câbles basse tension entre le système de
Gestion Technique Centralisé et le boîtier de contrôle
GTC
1. Fixer quatre visses au mur suivant l'espacement indiqué
dans le diagramme. Laisser environ 3 mm entre les têtes de
visses et le mur.
2. Accrocher le module GTC dans les trous prévus pour les
visses.
3. Serrer les visses pour fixer le boîtier de contrôle.
1. Ouvrir le boîtier de contrôle
Tourner d'un quart de tour la visse 1 située sur la
-
façade du module,
Retirer le cache 2
-
Attention:
Equipement électronique: utiliser un bracelet antistatique.
Le non respect peut entraîner des dommages aux compo-
sants électronique, du circuit imprimé.
2. Faire passer les câbles basse tension (pour la communica-
tion entre le boîtier de contrôle et le système de Gestion
Technique Centralisée) et le câble de contrôle (pour la
communication entre le boîtier de contrôle et le rideau
d'air) à travers les ouvertures situées à l'arrière du module.
65
