H
ANDLEIDING
2

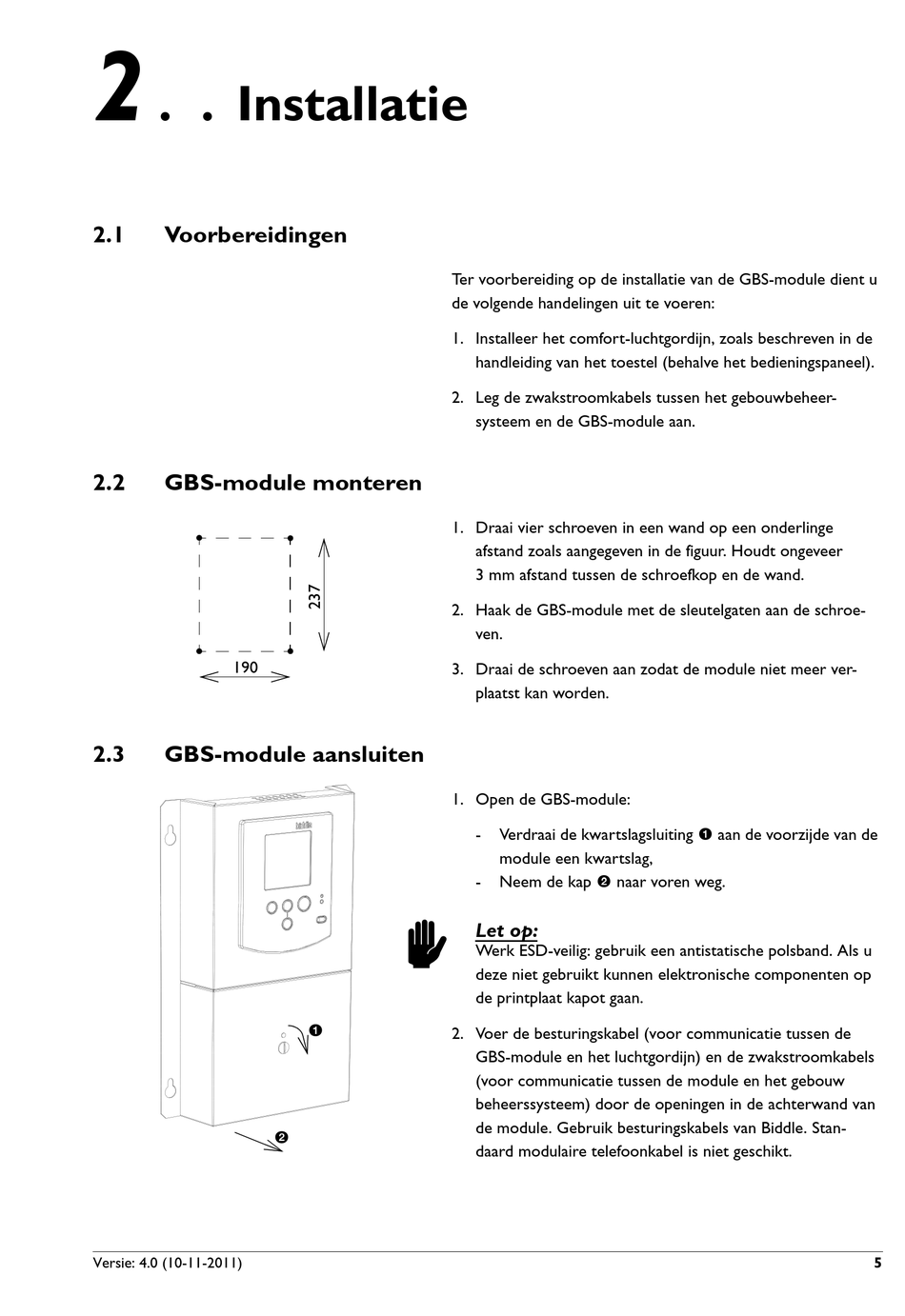

. . Installatie
2.1 Voorbereidingen
2.2 GBS-module monteren
190
2.3 GBS-module aansluiten
Versie: 4.0 (10-11-2011)
c
1
2
Ter voorbereiding op de installatie van de GBS-module dient u
de volgende handelingen uit te voeren:
1. Installeer het comfort-luchtgordijn, zoals beschreven in de
handleiding van het toestel (behalve het bedieningspaneel).
2. Leg de zwakstroomkabels tussen het gebouwbeheer-
systeem en de GBS-module aan.
1. Draai vier schroeven in een wand op een onderlinge
afstand zoals aangegeven in de figuur. Houdt ongeveer
3 mm afstand tussen de schroefkop en de wand.
2. Haak de GBS-module met de sleutelgaten aan de schroe-
ven.
3. Draai de schroeven aan zodat de module niet meer ver-
plaatst kan worden.
1. Open de GBS-module:
Verdraai de kwartslagsluiting 1 aan de voorzijde van de
-
module een kwartslag,
Neem de kap 2 naar voren weg.
-
Let op:
Werk ESD-veilig: gebruik een antistatische polsband. Als u
deze niet gebruikt kunnen elektronische componenten op
de printplaat kapot gaan.
2. Voer de besturingskabel (voor communicatie tussen de
GBS-module en het luchtgordijn) en de zwakstroomkabels
(voor communicatie tussen de module en het gebouw
beheerssysteem) door de openingen in de achterwand van
de module. Gebruik besturingskabels van Biddle. Stan-
daard modulaire telefoonkabel is niet geschikt.
5
