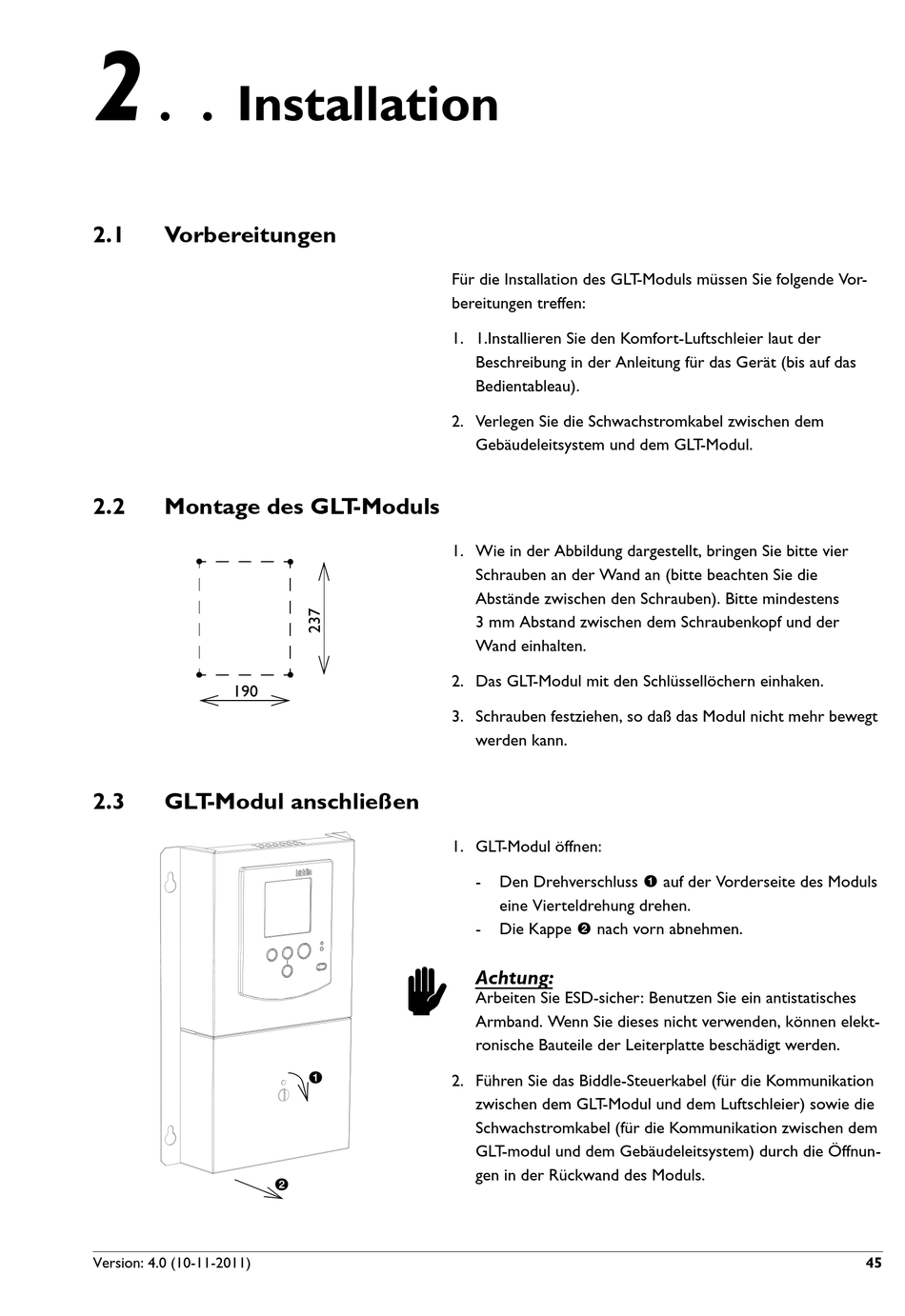

. . Installation

2.1 Vorbereitungen
2.2 Montage des GLT -Moduls
190
2.3 GLT -Modul anschließen
Version: 4.0 (10-11-2011)
c
1
2
Für die Installation des GLT-Moduls müssen Sie folgende Vor-
bereitungen treffen:
1. 1.Installieren Sie den Komfort-Luftschleier laut der
Beschreibung in der Anleitung für das Gerät (bis auf das
Bedientableau).
2. Verlegen Sie die Schwachstromkabel zwischen dem
Gebäudeleitsystem und dem GLT-Modul.
1. Wie in der Abbildung dargestellt, bringen Sie bitte vier
Schrauben an der Wand an (bitte beachten Sie die
Abstände zwischen den Schrauben). Bitte mindestens
3 mm Abstand zwischen dem Schraubenkopf und der
Wand einhalten.
2. Das GLT-Modul mit den Schlüssellöchern einhaken.
3. Schrauben festziehen, so daß das Modul nicht mehr bewegt
werden kann.
1. GLT-Modul öffnen:
Den Drehverschluss 1 auf der Vorderseite des Moduls
-
eine Vierteldrehung drehen.
Die Kappe 2 nach vorn abnehmen.
-
Achtung:
Arbeiten Sie ESD-sicher: Benutzen Sie ein antistatisches
Armband. Wenn Sie dieses nicht verwenden, können elekt-
ronische Bauteile der Leiterplatte beschädigt werden.
2. Führen Sie das Biddle-Steuerkabel (für die Kommunikation
zwischen dem GLT-Modul und dem Luftschleier) sowie die
Schwachstromkabel (für die Kommunikation zwischen dem
GLT-modul und dem Gebäudeleitsystem) durch die Öffnun-
gen in der Rückwand des Moduls.
