Er is een storing opgetreden.
De storingscode kan worden uitgelezen op het display van het bedieningspaneel in de module.
Zie ook hoofdstuk Storingen in de handleiding van het toestel.
O2-O2
De ingestelde standtijd van het filter is verstreken.
Zie ook functies 2, 3 en 4 in paragraaf 3.2.3.
O3-O3
Er is onvoldoende verwarmingscapaciteit beschikbaar om de gewenste uitblaastemperatuur te
realiseren (warmtevraag). De CV-installatie werkt niet of het verwarmingsvermogen van de
ketel van de CV-installatie moet worden vergroot (bij waterverwarming). De voedingsspan-
ning van het toestel moet worden gecontroleerd (bij elektrische verwarming)
6

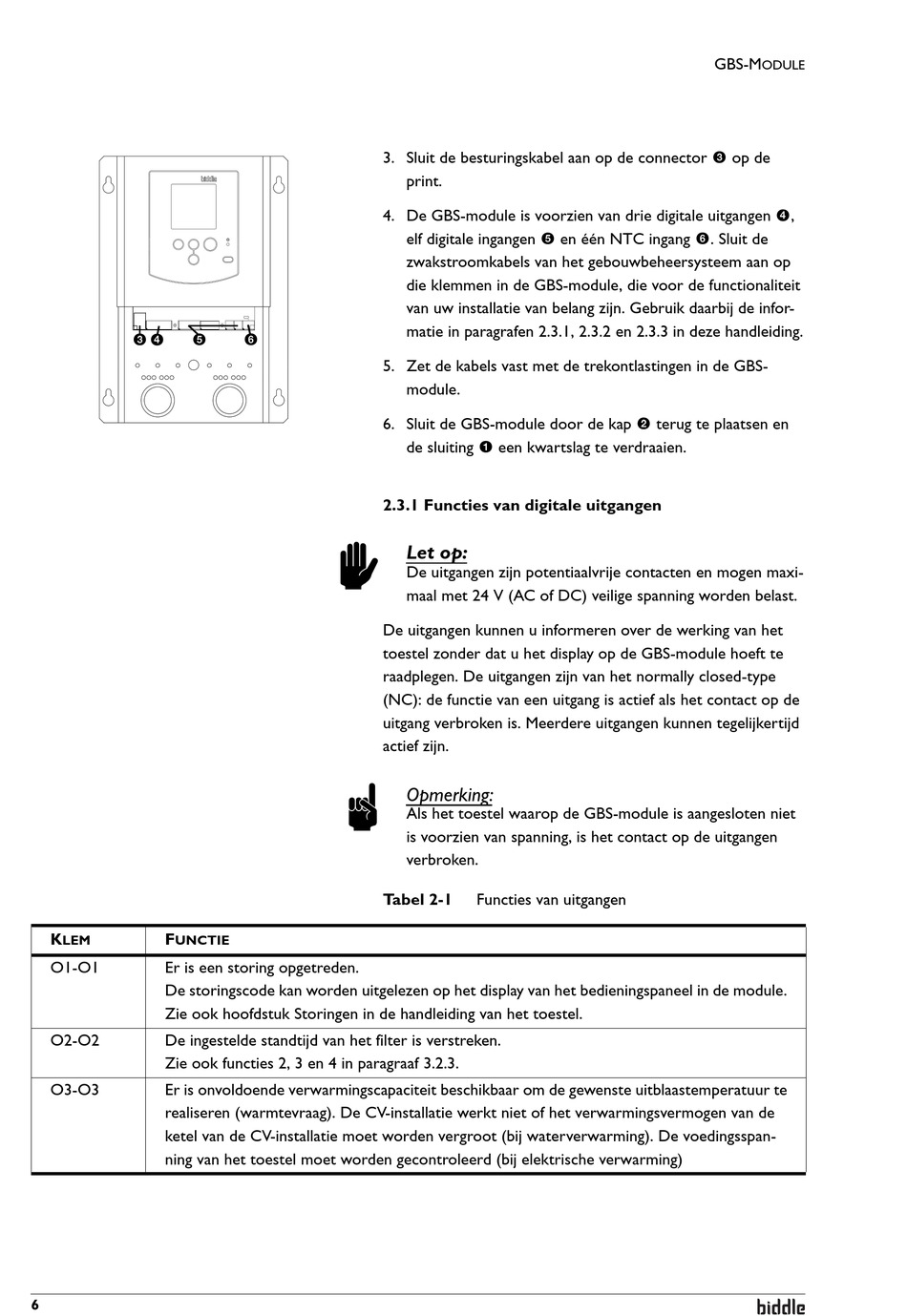

3. Sluit de besturingskabel aan op de connector 3 op de
print.
4. De GBS-module is voorzien van drie digitale uitgangen 4,
elf digitale ingangen 5 en één NTC ingang 6. Sluit de
zwakstroomkabels van het gebouwbeheersysteem aan op
die klemmen in de GBS-module, die voor de functionaliteit
van uw installatie van belang zijn. Gebruik daarbij de infor-
matie in paragrafen 2.3.1, 2.3.2 en 2.3.3 in deze handleiding.
6
5. Zet de kabels vast met de trekontlastingen in de GBS-
module.
6. Sluit de GBS-module door de kap 2 terug te plaatsen en
de sluiting 1 een kwartslag te verdraaien.
2.3.1 Functies van digitale uitgangen
c
Let op:
De uitgangen zijn potentiaalvrije contacten en mogen maxi-
maal met 24 V (AC of DC) veilige spanning worden belast.
De uitgangen kunnen u informeren over de werking van het
toestel zonder dat u het display op de GBS-module hoeft te
raadplegen. De uitgangen zijn van het normally closed-type
(NC): de functie van een uitgang is actief als het contact op de
uitgang verbroken is. Meerdere uitgangen kunnen tegelijkertijd
actief zijn.
n
Opmerking:
Als het toestel waarop de GBS-module is aangesloten niet
is voorzien van spanning, is het contact op de uitgangen
verbroken.
Tabel 2-1
Functies van uitgangen
GBS-M
ODULE
