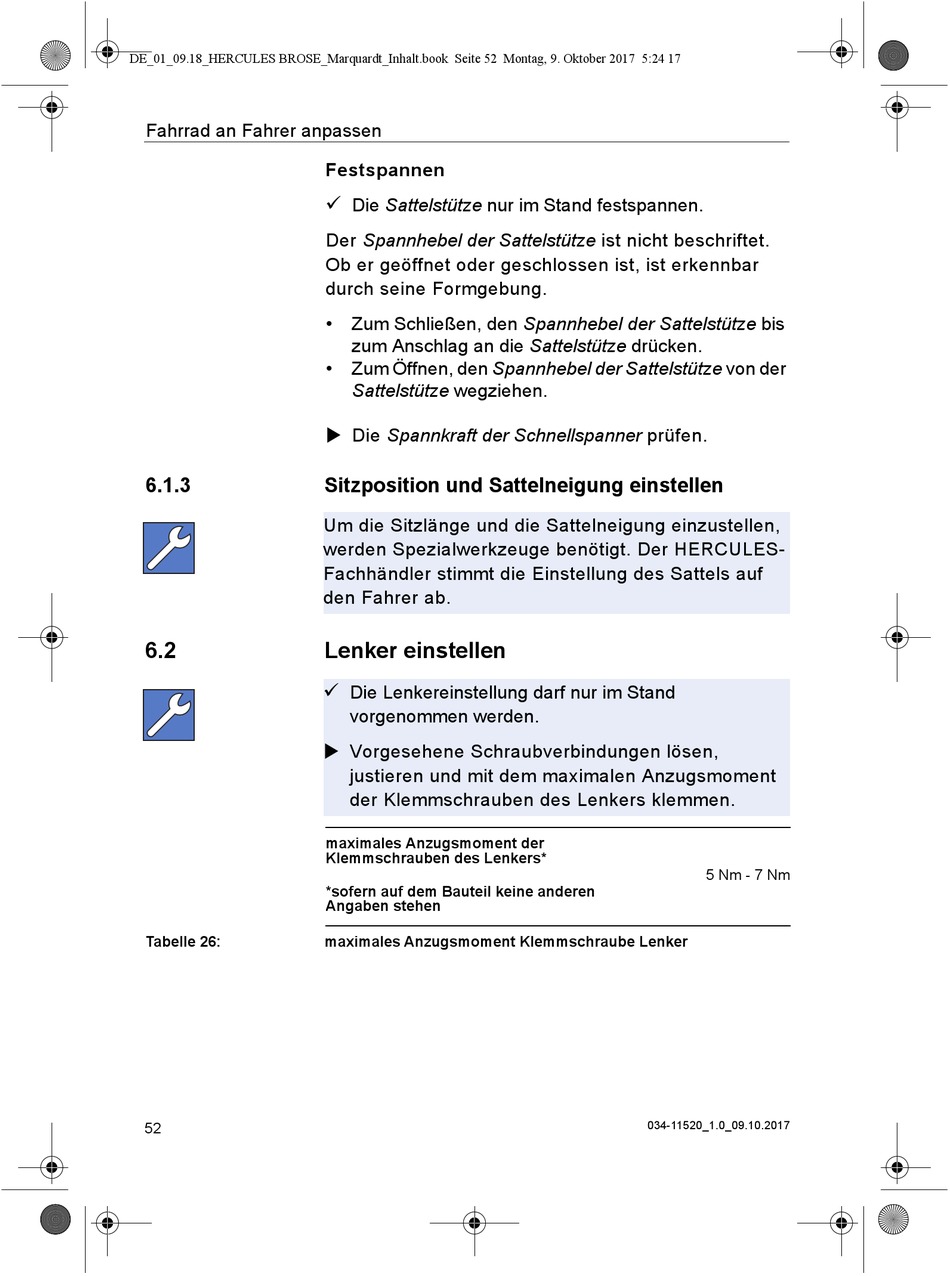

Fahrrad an Fahrer anpassen
6.1.3
6.2
Tabelle 26:
52
Festspannen

Die Sattelstütze nur im Stand festspannen.
Der Spannhebel der Sattelstütze ist nicht beschriftet.
Ob er geöffnet oder geschlossen ist, ist erkennbar
durch seine Formgebung.
• Zum Schließen, den Spannhebel der Sattelstütze bis
zum Anschlag an die Sattelstütze drücken.
• Zum Öffnen, den Spannhebel der Sattelstütze von der
Sattelstütze wegziehen.
 Die Spannkraft der Schnellspanner prüfen.

Sitzposition und Sattelneigung einstellen

Um die Sitzlänge und die Sattelneigung einzustellen,
werden Spezialwerkzeuge benötigt. Der HERCULES-
Fachhändler stimmt die Einstellung des Sattels auf
den Fahrer ab.

Lenker einstellen


Die Lenkereinstellung darf nur im Stand
vorgenommen werden.
 Vorgesehene Schraubverbindungen lösen,
justieren und mit dem maximalen Anzugsmoment
der Klemmschrauben des Lenkers klemmen.
maximales Anzugsmoment der
Klemmschrauben des Lenkers*
*sofern auf dem Bauteil keine anderen
Angaben stehen

maximales Anzugsmoment Klemmschraube Lenker

5 Nm - 7 Nm
