Instandhaltung
8.4.1
8.4.1.1

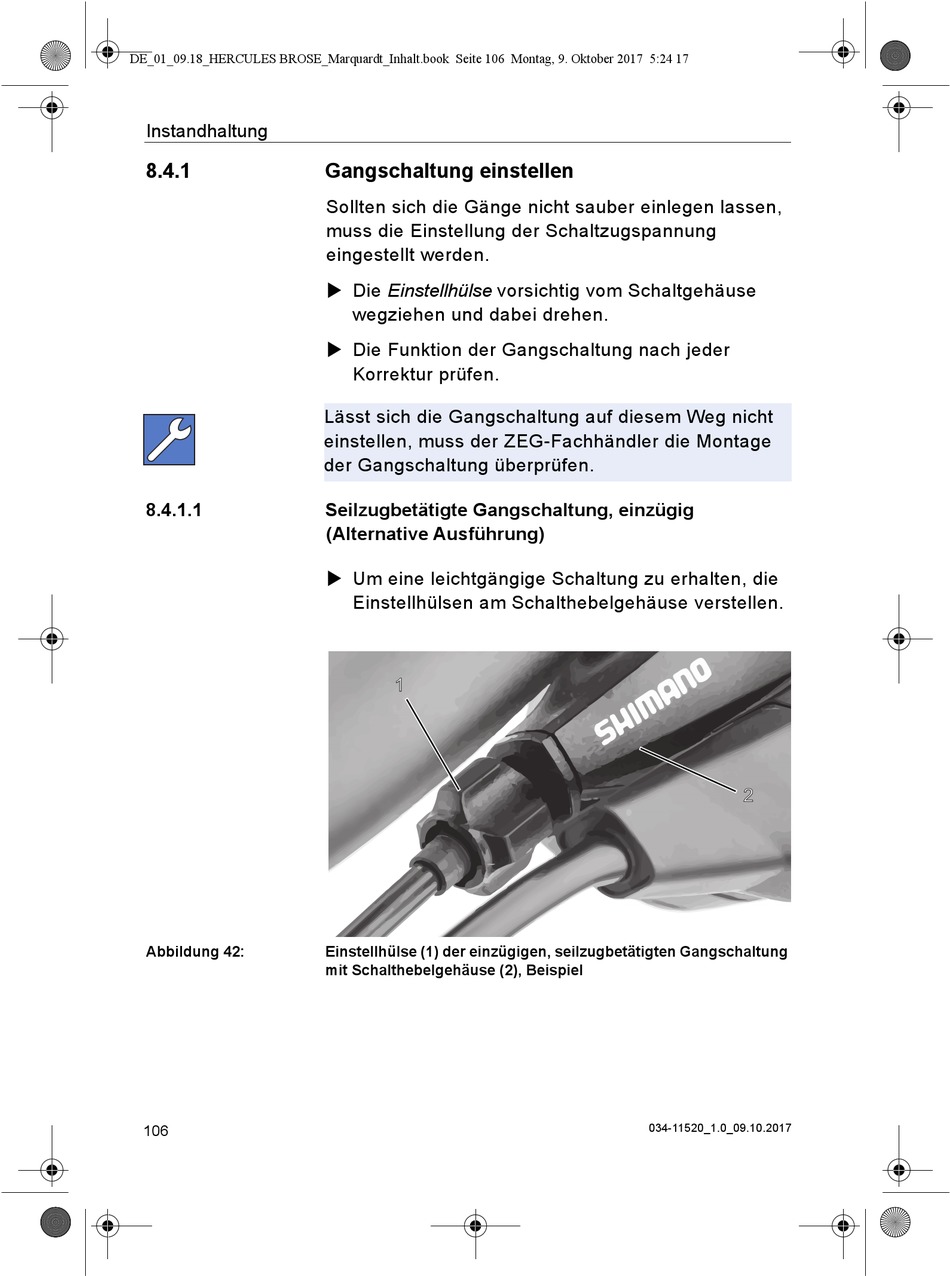

Abbildung 42:
106

Gangschaltung einstellen

Sollten sich die Gänge nicht sauber einlegen lassen,
muss die Einstellung der Schaltzugspannung
eingestellt werden.
 Die Einstellhülse vorsichtig vom Schaltgehäuse
wegziehen und dabei drehen.
 Die Funktion der Gangschaltung nach jeder
Korrektur prüfen.
Lässt sich die Gangschaltung auf diesem Weg nicht
einstellen, muss der ZEG-Fachhändler die Montage
der Gangschaltung überprüfen.
Seilzugbetätigte Gangschaltung, einzügig
(Alternative Ausführung)
 Um eine leichtgängige Schaltung zu erhalten, die
Einstellhülsen am Schalthebelgehäuse verstellen.
1
Einstellhülse (1) der einzügigen, seilzugbetätigten Gangschaltung
mit Schalthebelgehäuse (2), Beispiel
2
034-11520_1.0_09.10.2017
