Instandhaltung
8.4.1.1
8.4.1.2

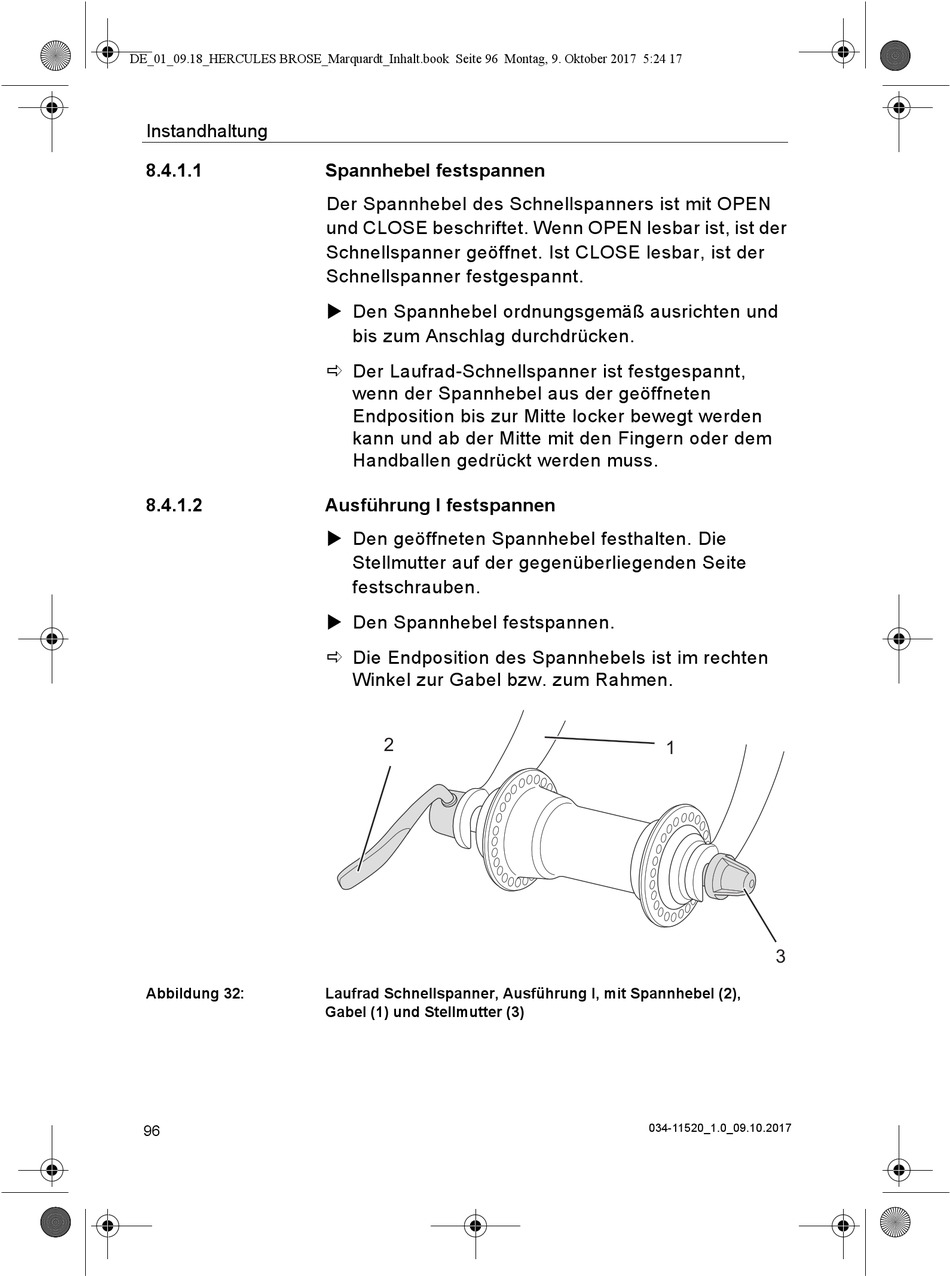

Abbildung 32:
96

Spannhebel festspannen

Der Spannhebel des Schnellspanners ist mit OPEN
und CLOSE beschriftet. Wenn OPEN lesbar ist, ist der
Schnellspanner geöffnet. Ist CLOSE lesbar, ist der
Schnellspanner festgespannt.
 Den Spannhebel ordnungsgemäß ausrichten und
bis zum Anschlag durchdrücken.
 Der Laufrad-Schnellspanner ist festgespannt,
wenn der Spannhebel aus der geöffneten
Endposition bis zur Mitte locker bewegt werden
kann und ab der Mitte mit den Fingern oder dem
Handballen gedrückt werden muss.
Ausführung I festspannen
 Den geöffneten Spannhebel festhalten. Die
Stellmutter auf der gegenüberliegenden Seite
festschrauben.
 Den Spannhebel festspannen.
 Die Endposition des Spannhebels ist im rechten
Winkel zur Gabel bzw. zum Rahmen.
2
Laufrad Schnellspanner, Ausführung I, mit Spannhebel (2),
Gabel (1) und Stellmutter (3)
1
3
